为你的液晶显示屏选择正确的背光模组

什么是 LCD 背光模组?

LCD 背光模组体现了“发光与成像分离”这一核心架构原理,作为不可或缺的照明光源,它赋予了被动的液晶层生成可见图像的能力。从概念上讲,它不仅仅是一盏灯,更是一个基础性的子系统,决定了 LCD 显示器的亮度、对比度以及整体的视觉表现能力。


  • LCD 背光模组的概念内涵

从核心来看,LCD 背光模组代表了显示工程领域的一项基本设计原理:即发光与成像的分离。与 OLED 等自发光显示技术不同(后者每个像素都能独立发光),液晶显示器(LCD)本质上属于被动式显示。液晶本身并不发光;它们仅通过扭转和排列来阻挡或透射光线。因此,LCD 背光模组充当了不可或缺的光源,为图像注入了生命力,将原本无色的像素阵列转化为生动鲜活的视觉体验。


从概念层面理解,LCD 背光模组可被视为一个受控的照明系统,它与两个关键组件协同工作:液晶层和彩色滤光片。其主要功能是为面板后方提供一个均匀、稳定且可调节的光源。当液晶分子响应电压信号调整其排列方向时,它们便调节了透过光线的强度,从而控制有多少光线能够穿过红、绿、蓝三色滤光片。从这个意义上讲,LCD 背光模组奠定了亮度的基础,而液晶分子则充当了精密的“阀门”,逐个像素地塑造出最终的图像。


LCD 背光模组的演进历程,也折射出一种概念思维的转变——即从单纯的照明功能向主动式图像增强功能的转变。早期的背光方案采用冷阴极荧光灯(CCFL),虽然能提供均匀的光线,但在控制灵活性上存在局限。而现代基于 LED 的背光技术——尤其是那些采用了全阵列局部调光(Full-array Local Dimming)和 Mini-LED 技术的方案——已将 LCD 背光模组视为一种自适应组件,能够针对屏幕的不同区域动态地调节光照强度。这一转变使得背光模组不再仅仅是一个静态的辅助元件,而是成为了提升对比度、优化 HDR 性能以及提高能源效率的关键参与者。


综上所述,LCD 背光模组绝不仅仅是屏幕后方的一盏灯;这是一个基础性的子系统,它决定了LCD显示器的亮度、均匀度、色域以及整体视觉表现能力。其核心理念在于“光源提供”与“光线调制”之间精妙的分工——正是凭借这一架构,LCD技术得以在从智能手机到大尺寸电视的各类产品领域中始终占据主导地位。


LCD背光模组的演进历程


LCD 背光模组的演进历史.jpg

LCD背光技术的发展历程,折射出业界对更高亮度、更精细对比度控制及更宽广色域的不懈追求。在早期阶段,LCD背光系统主要依赖冷阴极荧光灯(CCFL);尽管这种光源能提供均匀的照明效果,但其体积庞大、能耗极高,且对环境不够友好。向LED背光技术的转型标志着一个重要的转折点:LCD背光系统变得更加轻薄、节能,并具备了动态调光的能力。


随着LED技术的日趋成熟,两种截然不同的背光架构应运而生。侧入式LCD背光系统将LED光源排布在屏幕边缘,虽然这种设计有助于实现超薄机身,但也限制了局部调光的精准度。直下式LCD背光阵列则将LED光源直接置于面板后方,从而为实现更高级别的局部调光技术奠定了坚实基础。全阵列局部调光(FALD)技术的引入,通过将背光划分为多个可独立控制的区域,极大地提升了LCD背光的整体性能,不仅显著增强了画面对比度,还有效抑制了光晕现象。


随后的技术创新进一步完善了LCD背光系统。以QLED技术为代表的量子点增强层,通过将蓝色LED光转化为纯净的红光与绿光,极大地拓展了色彩表现力。而最新的突破性技术——Mini LED,则将数千颗微型LED集成至背光阵列之中,实现了数千个独立的调光分区;这使得LCD背光在保持其固有的高亮度和长寿命优势的同时,在对比度表现上已足以媲美OLED技术。展望未来,Micro LED被视为显示技术演进的终极形态——尽管从技术本质上讲,它属于一种自发光技术,但它依然传承并延续了LCD背光技术发展历程中所确立的那种对精准、高密度光线控制的设计理念。从CCFL到Mini LED,LCD背光已然完成了从单纯的照明光源向一种动态化核心组件的华丽蜕变,并以此重新定义了现代显示设备的卓越视觉体验。






LCD背光模组的结构

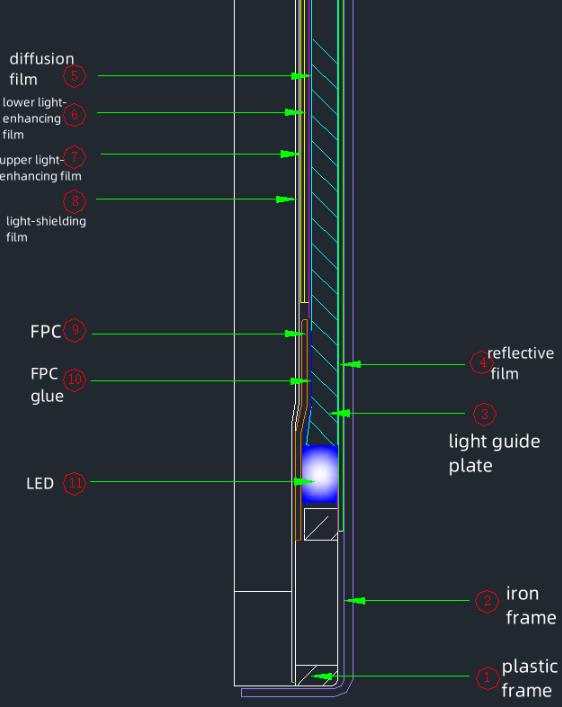

LCD背光模组是一种经过精密工程设计的光学组件,旨在为LCD面板提供均匀的照明。作为其核心,LCD背光模组始于安装在柔性印刷电路板(FPC)上的LED芯片——这些芯片通过FPC胶固定,构成了主要的光源。随后,光线由导光板引导,从而将照明均匀地分布至整个表面。

导光板下方铺设着反射膜,其作用是将任何向下传播的光线反射回上方,以实现光能利用效率的最大化。在导光板上方,一系列光学膜层构成的堆叠结构用于提升光线品质:首先由扩散膜对光线进行匀化处理;紧接着,下增亮膜和上增亮膜(即棱镜片)将光线汇聚并导向观看者,从而显著提升屏幕亮度。此外,遮光膜则用于防止边缘区域出现不必要的光线泄漏。

所有这些组件均被精密对齐并固定在结构框架内部:塑料框负责将各光学层精准定位,而铁框则提供结构刚性、散热功能以及电磁屏蔽保护。这些组件协同工作,共同构成了完整的LCD背光模组,在光学性能、机械稳定性及热管理方面实现了完美的平衡。LCD背光模组的品质直接决定了屏幕的亮度均匀性、能源利用效率以及整体的视觉体验。






LCD背光模组中各组件的作用



  • 塑料框:在LCD背光模组内部,塑料框提供保护性支撑,用于固定所有内部层级组件,并确保整个组件结构的完整性。

  • 铁框:由铁质材料制成,铁框凭借其坚韧的特性,对LCD背光模组起到加固作用,有效防止在搬运和操作过程中发生机械变形或破裂。

  • 导光板: 作为LCD背光模组的核心光学组件,导光板由光学级亚克力材料制成。它接收来自LED的光线,并通过精密排布的导光点将其均匀地分布至整个表面,从而确保光照的均匀性。

  • 反射膜: 位于导光板下方,LCD背光模组中的反射膜将原本可能从底部逸出的光线重新反射向上,从而提高了整体的光利用效率。

  • 扩散膜:作为LCD背光模组中的关键元件,扩散膜通过其内部嵌入的散射颗粒对入射光进行散射处理,从而使光线均匀化,将点光源或线光源转化为适用于LCD显示屏的均匀面光源。

  • 6&7. 上、下增亮膜:这些棱镜结构的薄膜对于LCD背光模组的亮度表现至关重要。通过将散射的光线汇聚并导向前方,它们显著提升了显示屏的轴向亮度及整体亮度均匀性。

  • 遮光膜: 遮光膜用于防止LCD背光模组边缘出现光束散逸(散光)及漏光现象,确保所有发出的光线都能被有效地导向至显示屏的有效显示区域。

  • FPC(柔性印刷电路板): 在LCD背光模组内部,FPC提供带有正负极端的导电通路,负责向LED供电。

  • FPC胶:通常由硅胶制成,FPC胶用于将柔性电路板牢固地固定在LCD背光模组的指定位置上,同时提供防水和防腐蚀功能,以保护电气连接点。

  • LED:作为LCD背光模组的核心发光源,LED负责将电能转化为光能;这些光线最终穿透整个光学堆叠层,从而在屏幕上形成可见的图像。




LCD背光模组是液晶显示器的不可或缺的伙伴

液晶显示器由两个基本组件构成:LCD单元(即液晶玻璃)和LCD背光模组。LCD单元包含夹在两块玻璃基板之间的液晶层,以及彩色滤光片和薄膜晶体管。然而,液晶本身并不发光。它们的功能纯粹是充当“光阀”,通过扭转和排列来透射或阻挡光线。因此,如果没有LCD背光模组,LCD单元对于观看者而言将完全不可见。

在典型的组装结构中,LCD背光模组直接位于LCD单元的后方。这两个组件经过精密对准并相互贴合——通常被整合在同一个框架结构内——从而构成一个完整的显示面板。LCD背光模组充当唯一的照明光源,通过其内部的LED阵列产生均匀的光线。这些光线向上穿过光学堆栈——包括扩散膜、棱镜片和反射层——以确保在进入LCD单元之前,整个显示表面具有均匀的亮度分布。


当均匀的光线抵达LCD单元后,受薄膜晶体管发出的电信号控制,液晶会选择性地旋转,从而调节穿过每个子像素的光量。随后,光线穿过彩色滤光片(红、绿、蓝三色),这些滤光片赋予被调节的光线以色彩,最终形成一幅全彩图像。在这一工作流程中,LCD背光模组提供了基础的光源亮度,而LCD单元则充当了塑造图像的精密快门。


LCD背光模组的重要性无论如何强调都不为过。其光学性能直接决定了屏幕的最大亮度、对比度、色彩均匀性以及能源效率。高质量的LCD背光模组能够实现诸如“局部调光”(以呈现更深邃的黑色)和HDR(高动态范围)性能等高级功能,从而显著提升视觉体验。相反,即使配备了最先进的LCD单元,如果搭配的是劣质的背光模组,也无法呈现出令人满意的图像效果。LCD背光模组与LCD单元共同构成了一个共生系统——前者提供光源,后者控制光线——这使得LCD背光模组对于液晶显示器而言,确实是不可或缺的关键组件。




LCD 背光模组有哪些不同类型?

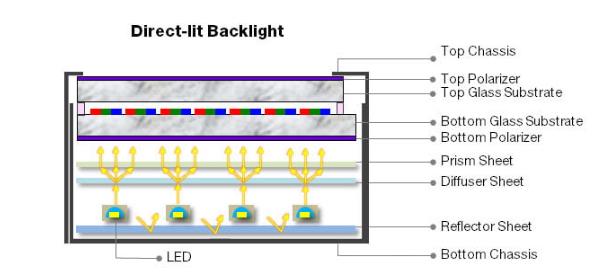

l 正背光



此类 LCD 背光模组的结构特征在于,其平面光源横跨并覆盖了整个液晶显示器件的背面。在直下式 LCD 背光模组中,这一整体背光源既可以是连续且均匀的平面光源——例如 EL 面板或平面荧光灯;也可以是由大量点光源阵列组合而成的均匀背景光源,或是由点光源与反射器协同构成的背光配置——例如点阵式 LED 或白炽灯背光方案。直下式 LCD 背光模组具有极佳的光均匀度和高亮度特性,因此特别适用于那些对显示性能要求至关重要的应用场景。

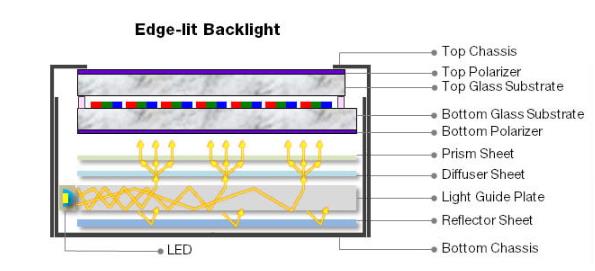

l侧背光




侧入式LCD背光模组的结构特征在于,其线性或点状光源被布置在液晶显示器件的侧边缘。通过特制的导光板及光学匀光器件,该背光模组能将侧向入射的光线转化为均匀的背景照明,其照明范围恰好契合LCD显示窗口的尺寸,并紧贴于液晶表面。侧入式LCD背光模组通常可以设计得极其纤薄,从而有助于实现外观时尚、轻薄的产品设计。此外,它能确保整个屏幕亮度均匀;且由于光源位于侧边,灯泡产生的热量对液晶显示屏的影响也相对较小。然而,侧入式LCD背光模组的光利用效率通常低于直下式背光模组,一般在40%至50%之间。


这两种配置均为至关重要的LCD背光模组解决方案,各具独特的优势;具体选用哪种方案,往往取决于设计时的首要考量——究竟是优先追求极致的光学性能,还是旨在实现超薄的产品形态。



正背光与侧面LCD 背光模组的特性差异

结构类型

具体结构

优点

缺点

正背光

单层导光板 / 散射板

可做得更薄

亮度损失大


多层导光板

利用率高(45%),可做大尺寸

加工难度大


导光板 / 散射反射片

利用率高(50%),可量产

指向角小


特殊形态导光板

高亮度,指向性好

易产生光斑,厚度大

侧背光

直管型

亮度高(55%)

有光影


直管 / 控光膜

亮度高(55%)

易产生光斑,厚度大


U型管

亮度高(55%)

易产生光斑,厚度大




 如何为您的 LCD 显示屏选择合适的 LCD 背光模组?——关键考量

  • 消费电子产品(智能手机、笔记本电脑):选用侧入式 LCD 背光模组,以实现纤薄的外形设计和高能效。

  • 电视和显示器:选用直下式 LCD 背光模组(具备全阵列局部调光功能)或 Mini LED 背光模组,以获得卓越的对比度和 HDR 性能。

  • 工业、车载或户外显示屏:选用具备强大热管理能力的超高亮度直下式 LCD 背光模组。


亮度与均匀性

  • 室内使用:250–400 尼特(nits)的亮度即已足够。

  • 户外或高环境光照环境:应选用额定亮度在 800 尼特及以上的 LCD 背光模组。

  • 通常而言,直下式背光模组在亮度均匀性方面的表现优于侧入式设计。


局部调光与对比度

  • 若需呈现深邃的黑色和极高的对比度,应选用搭载全阵列局部调光(FALD)或 Mini LED 技术的 LCD 背光模组;此类技术可实现精准的分区控制,并最大程度地减少光晕效应。


结构尺寸限制

  • 侧入式 LCD 背光模组:是实现超薄产品设计的理想选择。

  • 直下式 LCD 背光模组:虽然模组厚度较大,但能提供更为卓越的光学性能。


功耗与热管理

  • 侧入式 LCD 背光模组:功耗较低,适用于采用电池供电的设备。

  • 高亮度直下式 LCD 背光模组:发热量较大,因此需要配备充分的散热措施(例如:采用铁框结构或加装散热片)。


与 LCD 液晶面板的兼容性

  • 务必确保所选用的 LCD 背光模组在尺寸、安装对位、电气规格以及光学堆叠高度等方面均与 LCD 液晶面板相匹配,从而避免出现亮度均匀性问题或结构干涉现象。
