eDP接口是什么？
主控芯片（MCU、MPU或CPU）与LCD之间有多种通信接口可选，eDP接口是常见的一种。
eDP（Embedded DisplayPort，嵌入式DisplayPort）是由PC和芯片制造商联盟开发、视频电子标准协会（VESA）标准化的数字显示接口。该接口主要用于将视频源连接到显示设备，也可以承载音频、USB等多种形式的数据。
DisplayPort旨在取代VGA、DVI和FPD-Link。通过使用有源或无源适配器，该接口向后兼容HDMI和DVI等其他接口。它主要用于更大尺寸和更高分辨率的显示器，是医疗设备、工业工控、高端笔电等场景的首选方案。

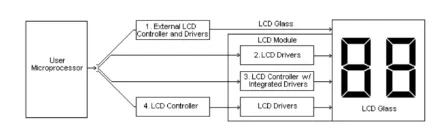

图1 MCU与LCD的连接
LCD驱动基础知识
在了解eDP接口之前，有必要了解LCD驱动的基本原理。
LCD不能用直流电（DC）驱动，必须用交流电（AC）驱动，并且总电流必须为零。 否则，液晶材料迟早会被损坏。

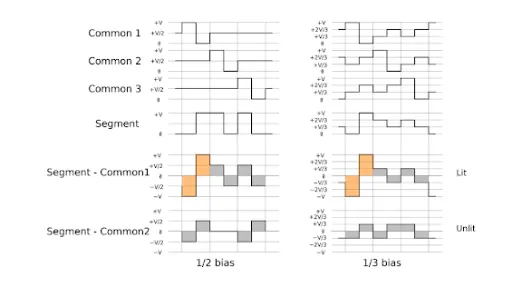

图2 LCD驱动波形
LCD控制器与驱动器
驱动器IC有两种类型：
| 类型 | 功能 |
| 通用驱动器 | 输出信号以创建行（ROW） |
| 分段驱动器 | 输出信号以创建字符或列（COLUMN） |
控制器IC从MPU（微处理器）接收以ASCII或JIS代码写入的数据，并将该数据存储在RAM中。然后，该数据被转换为串行字符模式并传输至LCD驱动器IC。
驱动器/控制器IC是图形模块中最常见的方案。该IC从MPU接收数据并将其存储在RAM中，同时还直接从MPU接受公共驱动程序和段驱动程序的命令。
eDP接口引脚定义

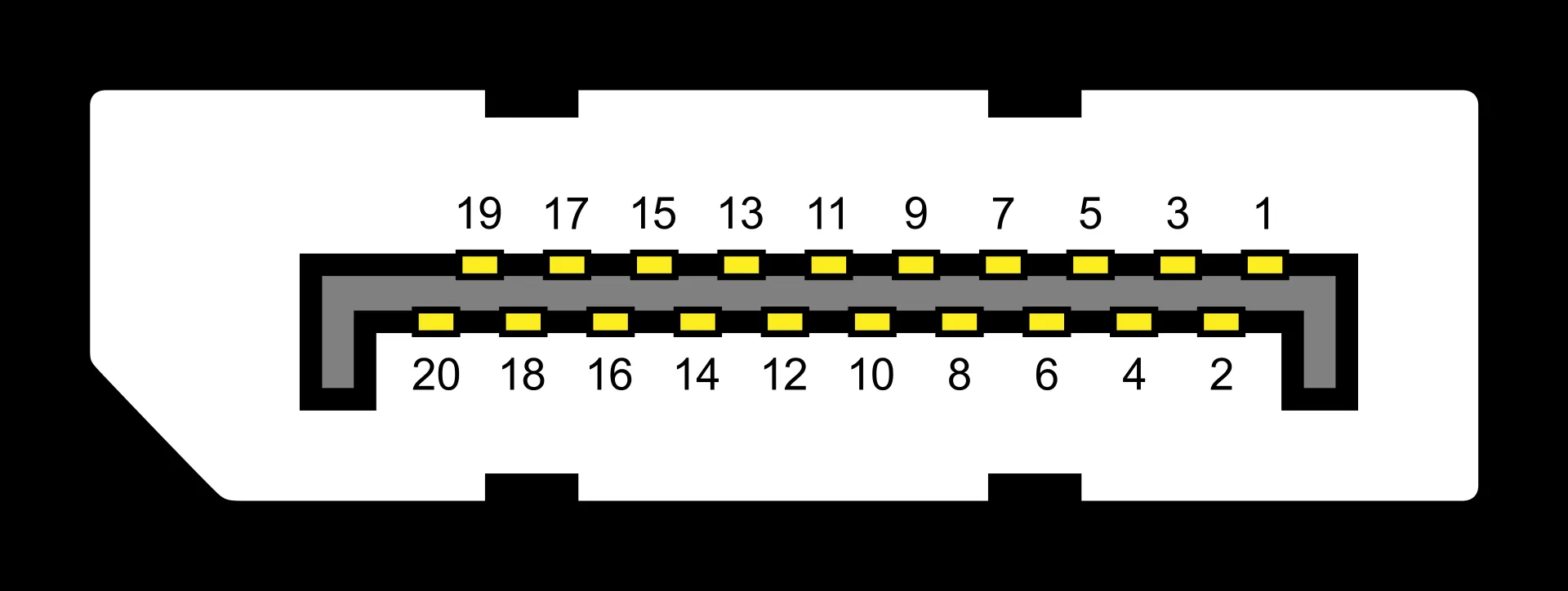

图3 eDP接口
eDP接口的用途
医疗设备：便携式超声、手术导航、病人监护仪、医疗影像终端
工业工控：PLC人机界面、设备参数设置屏、自动化控制面板
高端笔电/平板：高分辨率屏幕的主流连接方案
车载显示：车载娱乐屏、仪表盘、后排头枕屏
总结
eDP接口作为VESA标准化的数字显示接口，凭借高带宽、低功耗、少引脚、强抗干扰等优势，已成为高分辨率显示屏的首选接口方案。无论是医疗设备、工业工控还是高端消费电子，eDP都能提供稳定可靠的显示连接。
