连接主控芯片（MCU、MPU或CPU）与液晶显示屏的方式有很多种，IIC (I²C)是其中的一种。

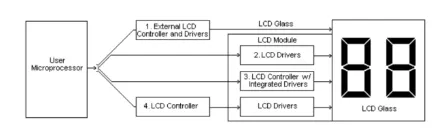

图1 MCU与液晶之间的连接

LCD驱动基础：为什么必须用交流电？

LCD（液晶显示屏）不能使用直流电驱动，必须采用交流电，并且要求总电流必须为零。这是因为直流电会导致液晶材料发生电化学反应，长期使用会不可逆地损坏液晶特性。

图2：LCD驱动波形示意图

LCD控制器与驱动器的分工

在液晶显示系统中，驱动IC主要分为两类：

公共驱动（Common Driver）：负责产生行扫描信号，决定显示哪一行

分段驱动（Segment Driver）：负责产生列数据信号，决定该行显示什么内容

控制器IC负责接收来自MPU的数据（通常为ASCII或JIS编码），将其暂存在内部RAM中，并转换成串行信号发送给驱动IC。

IIC（I²C）接口详细说明

I²C（Inter-Integrated Circuit，内部集成电路）是一种简单、双向、二线制同步串行总线，仅需两根线即可完成通信：

SCL（串行时钟线） ——由主控产生，为数据传输提供同步时钟脉冲

SDA（串行数据线） ——用于发送和接收数据及地址信息，双向传输

总线通过上拉电阻连接到正电压，当总线空闲时，两条线路均为高电平。

I²C总线通信时序

I²C通信遵循“SCL高电平时SDA必须稳定，SCL低电平时SDA才能变化”的基本规则，由以下关键信号组成：

起始信号：SCL为高电平时，SDA从高电平跳变至低电平，表示传输开始

地址信号：7位从机地址 + 1位读写位（0=写，1=读）

应答信号：接收方在第9个时钟脉冲时将SDA拉低，表示接收成功（ACK）

数据信号：按Byte传输，先发送最高位MSB，最后发送最低位LSB

停止信号：SCL为高电平时，SDA从低电平跳变至高电平，表示传输结束

发送器每发送一个字节，接收器需反馈应答信号。有效应答要求接收方在第9个时钟脉冲的低电平期间将SDA线拉低，并在高电平期间保持稳定低电平。

I²C的核心优势

引脚极少：仅需2根信号线，大幅节省主控IO资源

多设备支持：同一总线可挂载多个设备（理论最多127个），通过唯一地址区分

多主多从：支持多个主机和多个从机，具备总线仲裁机制

应答确认：每字节传输后都有ACK/NACK响应，确保通信可靠

I²C的速率规格

标准模式：100kbit/s

快速模式：400kbit/s（嵌入式系统最常用）

高速模式：3.4Mbit/s（特殊应用场景）

I²C与SPI的对比

信号线数量：I²C仅需2根（SCL + SDA），SPI需要4根（SCLK, MOSI, MISO, SS）

通信方式：I²C为半双工，SPI为全双工

传输速率：I²C为100kbps~400kbps，SPI为1MHz~100MHz

主从结构：I²C支持多主多从及总线仲裁，SPI为单主多从

从机片选：I²C通过地址寻址无需独立CS线，SPI每个从机需要独立CS线

引脚占用：I²C极少，SPI较多

典型应用场景

字符型LCD模块——控制指令传输

图形点阵LCD模块——配置参数和状态读取

小型TFT显示屏——通过I2C发送控制命令（亮度调节、睡眠/唤醒等）

电容触摸屏（CTP） ——绝大多数触摸芯片（如GT911、FT6336G等）均通过I²C接口传输触摸坐标数据

传感器——温度传感器、加速度计等

EEPROM——存储配置信息

总结

I²C接口以其极简的引脚、多设备寻址能力和成熟的应用生态，在嵌入式系统中占据不可替代的地位。
