连接主控芯片（MCU、MPU或CPU）与液晶显示屏的方式有很多种，RS232是其中的一种。

图1 MCU与液晶之间的连接

LCD驱动基础：为什么必须用交流电？

LCD（液晶显示屏）不能使用直流电驱动，必须采用交流电，并且要求总电流必须为零。这是因为直流电会导致液晶材料发生电化学反应，长期使用会不可逆地损坏液晶特性。

图2：LCD驱动波形示意图

LCD控制器与驱动器的分工

在液晶显示系统中，驱动IC主要分为两类：

公共驱动（Common Driver）：负责产生行扫描信号，决定显示哪一行

分段驱动（Segment Driver）：负责产生列数据信号，决定该行显示什么内容

控制器IC负责接收来自MPU的数据（通常为ASCII或JIS编码），将其暂存在内部RAM中，并转换成串行信号发送给驱动IC。

RS232接口

RS232是一种用于串行通信的标准协议，用于连接计算机及其外围设备，实现它们之间的串行数据交换。它通过定义电压电平来规范设备之间的数据交换路径。

RS232接口主要包括以下连接：

TX：发送数据线

RX：接收数据线

VSS：信号地

VDD：+5V电源

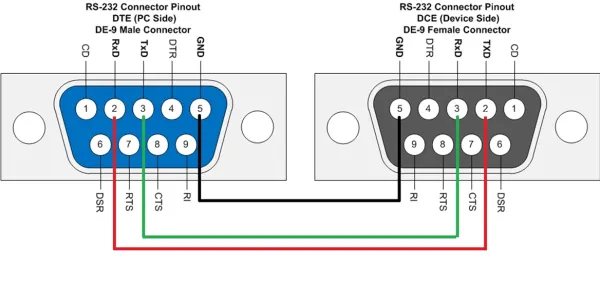

图3：RS232接口

RS232的技术特点

1. 传输方式

RS232采用异步串行传输方式，数据以位为单位逐位发送和接收。通信双方需要预先约定相同的波特率（如9600bps、115200bps等），以确保数据采样的正确时序。

2. 电压电平

RS232使用负逻辑电平：

逻辑“1”：-3V ~ -15V（通常为-10V）

逻辑“0”：+3V ~ +15V（通常为+10V）

与TTL电平（0V/3.3V或5V）不同，RS232的电压摆幅较大，因此需要电平转换芯片（如MAX232）实现MCU的TTL电平与RS232电平之间的转换。

3. 连接器类型

标准RS232通常使用9针D-sub连接器（DB9）或25针D-sub连接器（DB25），其中DB9最为常见。

RS232的核心优势

标准成熟：早期经典串行通信规范，协议简单，软件开发与硬件实现难度低

硬件成本低：仅需2~3根信号线，外围电路简洁，整体方案成本低廉

传输距离更远：相比 TTL 电平 UART，更大电压摆幅支持最远约15米传输距离

兼容性广泛：大量工业设备、仪器、串口显示屏原生支持 RS232，生态完善

点对点稳定通信：适配短距离点对点低速有线数据交互，运行稳定可靠

RS232的局限性

传输速度有限：对比 RS422、RS485、以太网，通信速率偏低

传输距离上限 15 米，无法满足远距离设备通信需求

电压摆幅大，功耗更高，必须额外增加电平转换 IC

DB9 连接器体积偏大，不利于设备小型化结构设计

仅支持点对点通信，不支持多节点总线组网

主流PC逐步取消原生RS232接口，通常需要 USB 转 RS232 模块拓展

RS232的典型应用场景

尽管USB已取代RS232在个人电脑上的大部分外围接口角色，但在以下工业领域，RS232仍然被广泛使用：

工业控制设备：PLC编程、变频器配置、工业仪表数据采集

串口屏控制：通过RS232发送指令控制串口屏显示内容

网络设备配置：交换机、路由器的Console口管理

科学仪器通信：实验室设备、测量仪器的数据交换

嵌入式调试：通过RS232进行系统日志输出和参数配置

总结

RS232作为最早的串行通信标准之一，虽然传输速度和距离不及RS-422、RS-485和以太网等后续接口，但其简单性、成熟度和广泛兼容性使其在工业领域仍然占据一席之地。在现代个人计算机中，USB已取代RS232的大部分外围接口角色，但在工业机器、网络设备和科学仪器中，短距离、点对点、低速有线数据连接场景下，RS232依然是可靠的选择。

对于需要在工业显示应用中连接串口屏或工控设备的开发者，RS232接口提供了一种成熟、稳定、低成本的通信方案。
