类型：图形液晶模组
显示像素：256x128
外形尺寸(mm) ：147.0x116.0x14.6
VA尺寸(mm)：114.0x64.0
AA尺寸(mm) ：127.0x70.0
点间距mm：0.47x0.47
应用：仪器仪表
视角：6H
背光/亮度：黄绿
引脚：16PIN
接口方式：MCU
特殊说明：防静电ESD 8KV
工作温度：0~50℃
供电电压：5.0V
驱动芯片：NT7086/RA0086
鑫洪泰 HTM256128C 是一款5.1寸256x128图形LCD显示模块，采用成熟 COB 板载芯片工艺，驱动 IC 为 NT7086 或 RA0086；配备黄绿色背光，显示效果清晰醒目，16?PIN MCU 8080 并口通讯，5V 单电源供电，6H 最佳视角；点阵分辨率 256×128，可自由绘制文字、曲线、图标，适合仪器仪表、电力测控、工业设备、安防控制终端等单色图形显示场景。
5.1寸256x128图形LCD显示模块为透射式图形点阵 LCD，配合黄绿色背光，画面对比度高，字符、曲线、柱状图和自定义图标显示清晰；256×128完整图形点阵，不局限固定字库，MCU 可自由打点绘图；最佳视角 6H（6 点钟方向），该视角下观看文字图形清晰锐利；透射式结构依靠 LED 背光成像，暗光环境下也可正常读取画面。
5.1寸256x128图形LCD显示模块采用 COB（Chip On Board）板载芯片封装工艺，驱动 IC NT7086 / RA0086 直接邦定在 PCB 电路板上，减少接插件故障风险，工业场景可靠性高；驱动配置 Duty 1/65，Bias 1/9，Vop 工作电压 13.8V，模组内部集成负压生成电路，外部仅需提供 5V 电源即可工作，简化客户外围电路设计。
5.1寸256x128图形LCD显示模块采用 16PIN 排针接口，标准 MCU 8080 4 位并行总线；支持各类 STM32、51、AVR 等通用单片机直接驱动；引脚包含数据总线、读写、片选、复位、背光控制信号，接线简单，开源驱动例程资源丰富，开发上手快。
逻辑供电5.0V 单电源输入，无需多路复杂电源； 背光采用黄绿色 LED，背光引脚 LEDA、LEDK 外接恒流驱动； 工作温度 0℃~+50℃，储存温度?20℃~+60℃，满足多数室内工业仪器设备工况。
参数分类 | 规格详情 |
|---|---|
产品型号 | HTM256128C |
显示类型 | 透射式图形点阵 LCD |
点阵分辨率 | 256 (H) × 128 (V) 图形点阵 |
最佳视角 | 6H（6 点钟方向） |
驱动占空 / 偏压 | Duty 1/65；Bias 1/9；Vop=13.8V |
驱动 IC | NT7086 / RA0086 |
接口 | 16?PIN 排针，MCU 8080 4?bit 并行接口 |
供电电压 | 5.0V 单电源 |
背光 | 黄绿色 LED，LEDA / LEDK 引脚引出 |
工作温度 | 0℃ ~ +50℃ |
储存温度 | -20℃ ~ +60℃ |
工艺 | COB 板载芯片 |
检测仪器、分析设备、数显仪表，显示测量数值、波形曲线、状态图标。
配电监控、继电保护装置，显示参数、告警提示。
现场控制单元、报警主机，人机状态信息显示。
小型分析仪器，单色数据图形输出。
STM32、单片机学习实验，点阵图形 LCD 开发验证。
Q1：这款屏是什么显示效果？
A：HTM256128C 为透射式图形点阵 LCD，配合黄绿色背光，字符、曲线和图标显示清晰，属于工业常用单色显示方案。
Q2：接口是什么，用什么单片机可以驱动？
A：16PIN 排针，MCU 8080 4 位并行接口；STM32、STC51、AVR 等普通单片机均可驱动，开源例程较多，开发门槛低。
现货库存：HTM256128C 常备样品库存，支持小批量试样和大批量订单。

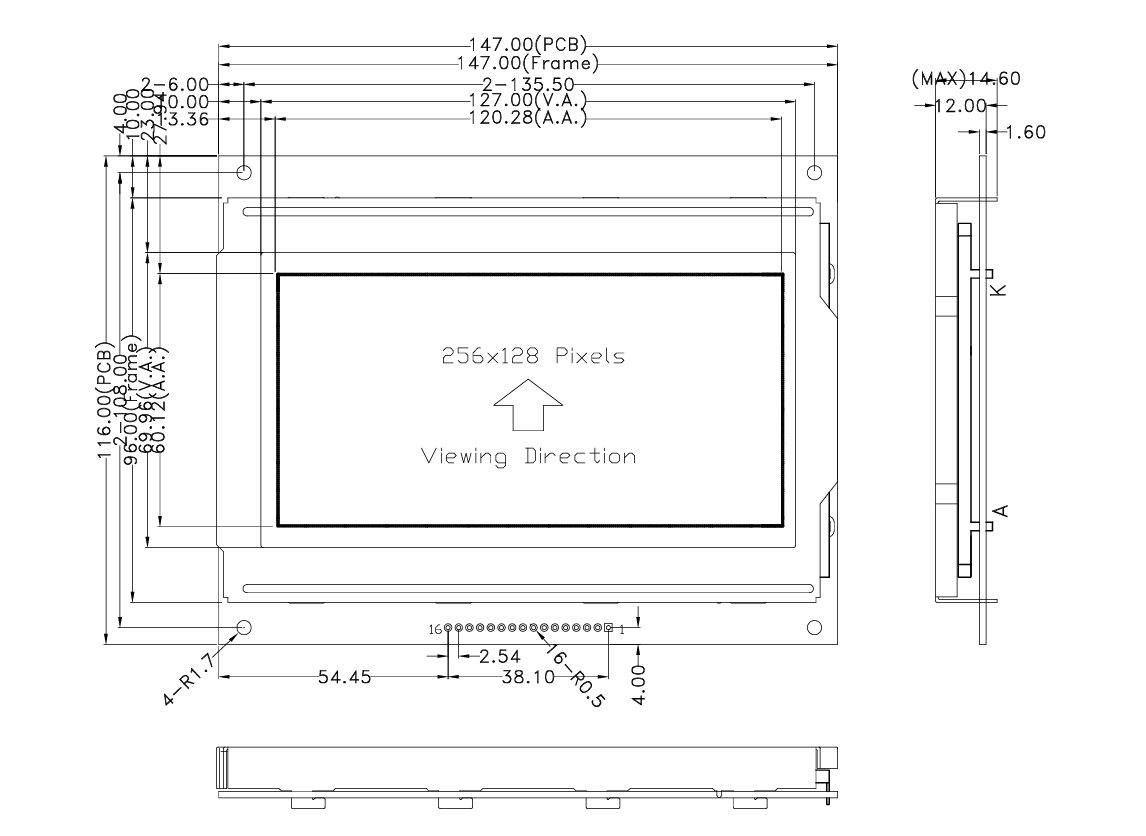

试样资料：原厂 PDF 规格书、机械图纸、引脚定义。
定制项目：背光规格调整、PCB 引脚改版、丝印、配套铁框。
技术支持：硬件接线核对、驱动移植一对一远程协助。
鑫洪泰 HTM256128C 5.1寸256x128图形LCD显示模块，COB 工艺，NT7086/RA0086 驱动，MCU 8080 并口，5V 供电，黄绿色背光，为仪器仪表、电力测控、工业设备提供高可靠单色图形显示方案。
