5.0寸智能TFT模块|800x480 电容式触摸显示屏|STM32F767 HTM050A1-USART-ST V1.0

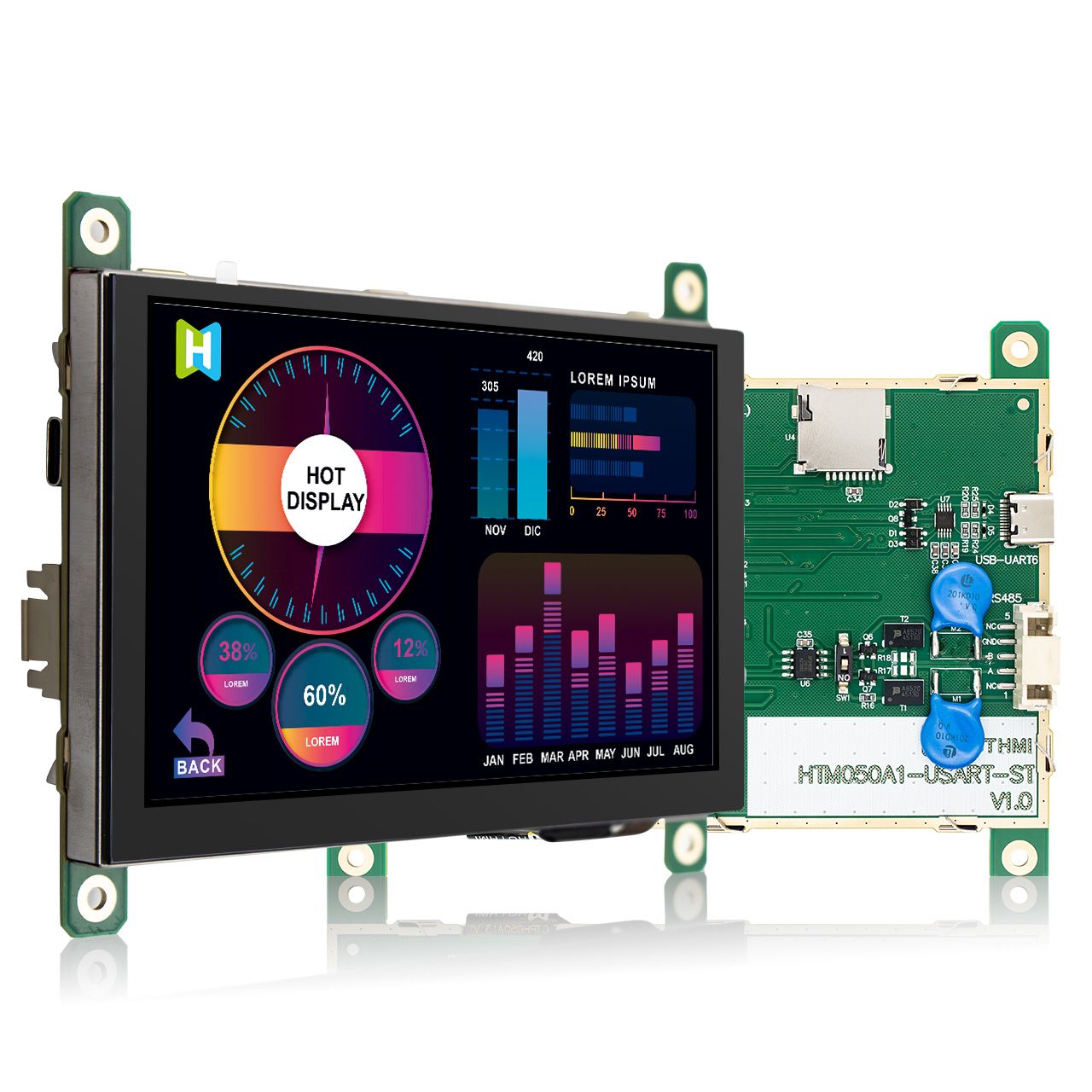

鑫洪泰 HTM050A1-USART-ST 是一款5.0寸智能TFT模块，板载STM32F7X主控芯片，集成RS485、UART（TTL）双串口通讯接口，支持USB转串口调试功能。屏幕搭载GT911电容触摸方案，触控交互流畅灵敏；采用IPS全视角常黑面板，标配450cd/m2亮度，画面显示清晰稳定。5.0寸智能TFT模块支持12V~24V宽压直流供电，工作温度区间为-20℃~+70℃，具备工业级可靠性能。模组支持免代码组态开发，大幅降低项目研发门槛，广泛适配工业控制、智能设备、人机交互终端、小型工控设备等场景。

一、5.0寸800×480 IPS全视角，画面清晰稳定

本款5寸智能串口屏采用800(H)×480(V)高清横屏分辨率，像素排布均匀细腻，可精准呈现工业UI界面、设备数据参数、运行状态指示灯等各类画面内容，显示质感出色。搭载专业IPS全视角面板，上下左右大角度倾斜观测时，色彩饱和度、画面对比度始终保持一致，彻底规避普通TN屏幕侧看泛白、色偏、画面失真的问题，可完美适配多人观测、侧面操作的工业使用场景，有效避免视角偏差导致的数据误读。屏幕标配450cd/m2标准亮度，可满足室内及弱光户外环境的清晰可视需求；采用常黑（Normally Black）透射式面板，黑色画面纯净通透，暗部细节表现优异，整体显示效果稳定专业。

二、双串口通讯架构，组态开发高效便捷

5.0寸智能TFT模块集成RS485、UART（TTL）双独立串口通讯接口，适配多元化工业通讯场景，兼容性极强。其中UART（TTL）串口适用于短距离板级通讯，可直接对接本地MCU设备；RS485差分总线串口抗干扰能力优异，支持长距离数据传输与多设备组网通讯，完美适配复杂工业现场总线环境。设备配备USB转串口调试接口，可连接电脑完成工程下载、参数调试、程序升级等操作，调试便捷高效。5.0寸智能TFT模块采用串口指令驱动机制，通过简单串口指令即可实现画面切换、数据刷新、触摸响应、参数配置等功能，大幅缩短研发周期，降低项目开发与落地成本。

三、STM32F7X主控+GT911电容触摸，交互体验流畅

屏幕板载高性能STM32F7X系列主控芯片，算力充沛、运行稳定，可流畅驱动各类组态界面，画面切换、数据刷新、触控响应全程无卡顿、无延迟。搭配成熟稳定的GT911电容触摸驱动IC，支持多点触控功能，触摸感应灵敏精准，点击、滑动、拖拽等操作手感顺滑。相较于传统电阻触摸屏，电容触摸无需用力按压，透光率更高、使用寿命更长、耐磨抗刮，适配工业设备高频人机交互场景，长期使用不易出现触控失灵、响应迟钝等问题，适配各类高精度、高频率操作终端。

四、12~24V宽压供电，工业级宽温高可靠性

5.0寸智能TFT模块支持DC 12V~24V直流宽压输入，完全匹配工业现场、车载设备、智能终端通用电源规格，无需额外加装降压转换电路，接线简洁、适配性强。设备工作温度范围为-20℃~+70℃，储存温度范围为-30℃~+80℃，可覆盖绝大多数常规工业、商用、车载场景的温差变化。低温环境下屏幕液晶响应速度会轻微变慢，属于正常物理现象，温度回升后可完全恢复，不会造成设备永久损坏。屏幕色域达NTSC 50%，色彩还原精准，可满足工业设备数据、画面显示需求；整机采用工业级电路设计，具备优秀的抗电磁干扰能力，可稳定适应工厂复杂电磁、潮湿工况环境，长期运行可靠性强。

五、HTM050A1-USART-ST V1.0 核心参数表

六、5.0寸智能TFT模块的典型应用场景

工业控制

适配小型PLC人机界面、设备状态显示屏、工业操作台，依托RS485总线组网能力与宽温宽压特性，可稳定适配各类复杂工厂工况。

智能仪表

可用于各类检测仪器、计量设备、温控显示终端，通过串口指令快速更新数据，搭配灵敏电容触摸，操作便捷、显示精准。

自助设备

适配小型自助终端、售货机、充电桩等设备，依托免代码组态开发优势，快速落地项目，设备运行稳定、维护便捷。

车载辅助

适用于工程车、叉车等车载辅助显示屏，12~24V宽压完美适配车载电源，IPS全视角满足车内多角度观看需求。

安防与楼宇

可用于门禁设备、楼宇对讲、安防监控副屏，串口通讯稳定抗干扰，触控交互友好，适配商用楼宇长期稳定运行场景。

七、5.0寸智能TFT模块的常见问答（FAQ）

Q1：这款串口屏和普通TFT裸屏有什么区别？

A：HTM050A1-USART-ST并非单纯的LCD裸屏，是集成控制板的智能串口显示屏。设备板载STM32F7X主控，内置RS485/UART双串口通讯电路与电容触摸模块。客户无需开发底层显示驱动，通过串口发送简单指令即可完成画面控制、数据更新、触摸交互，可极大降低项目研发门槛、缩短开发周期。

Q2：RS485和UART（TTL）两个接口分别怎么用？

A：UART（TTL）为TTL电平串口，适用于设备内部短距离板级通讯，可直接对接本地MCU；RS485为差分总线串口，抗干扰能力更强，支持长距离数据传输与多设备组网，适配工业现场总线场景。两个接口相互独立、均可单独使用，客户可根据自身项目通讯架构灵活选择。

八、供货与技术服务

现货库存：HTM050A1-USART-ST常备样品库存，支持小批量试样、大批量订单稳定供货。

试样资料：可提供原厂PDF规格书、机械尺寸图纸。

定制项目：支持开机画面定制、界面组态开发、FPC长度调整、背光亮度档位调节、功能固件个性化定制等服务。

技术支持：提供远程技术协助，全程助力客户项目落地。

鑫洪泰HTM050A1-USART-ST 5.0寸智能TFT模块，搭载800×480高清IPS显示、双串口通讯架构、STM32F7X主控与高性能电容触摸，12~24V宽压供电、-20~70℃工业宽温、强抗干扰等核心优势，为工业控制、智能仪表、车载设备、自助终端、安防楼宇等场景，提供低成本、高稳定、易开发的一体化人机交互显示解决方案。
