类型：TFT显示屏
显示像素：1920x1200

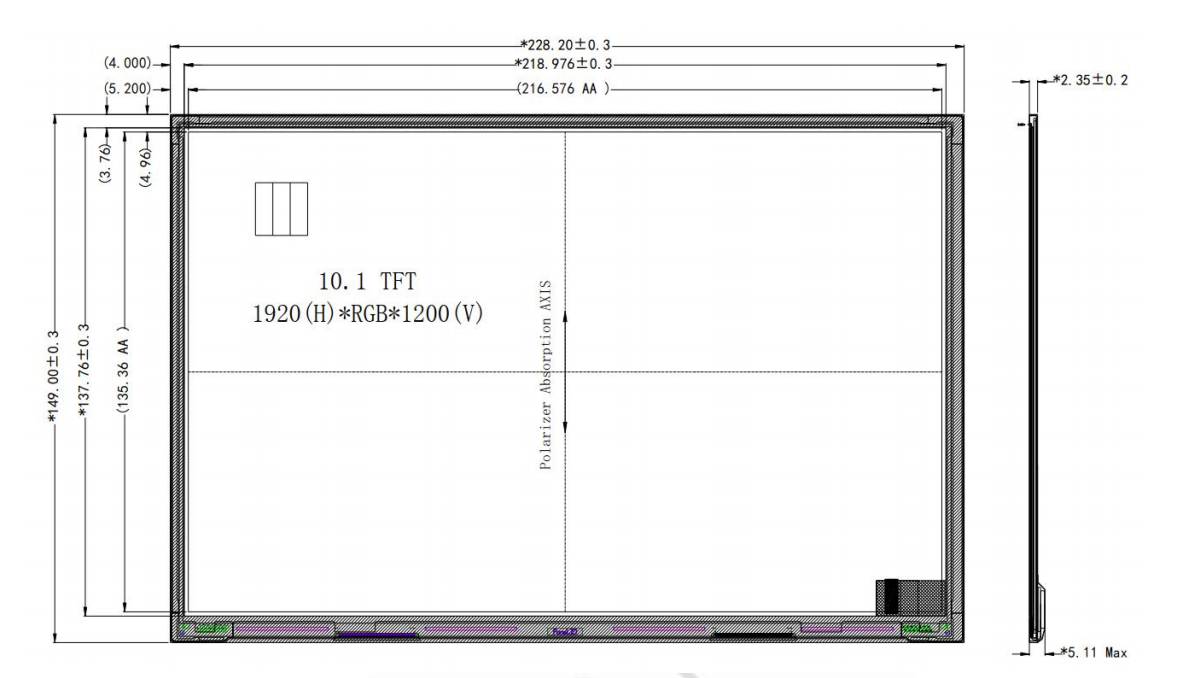

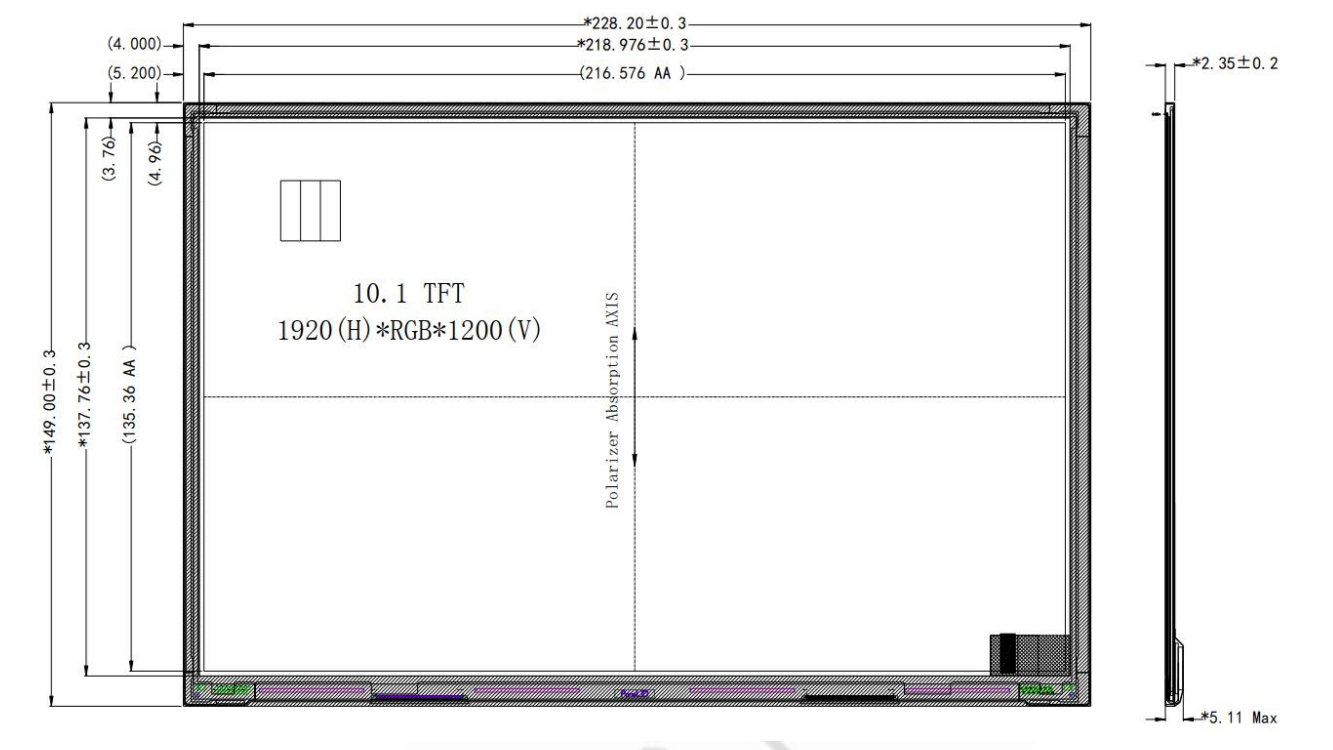

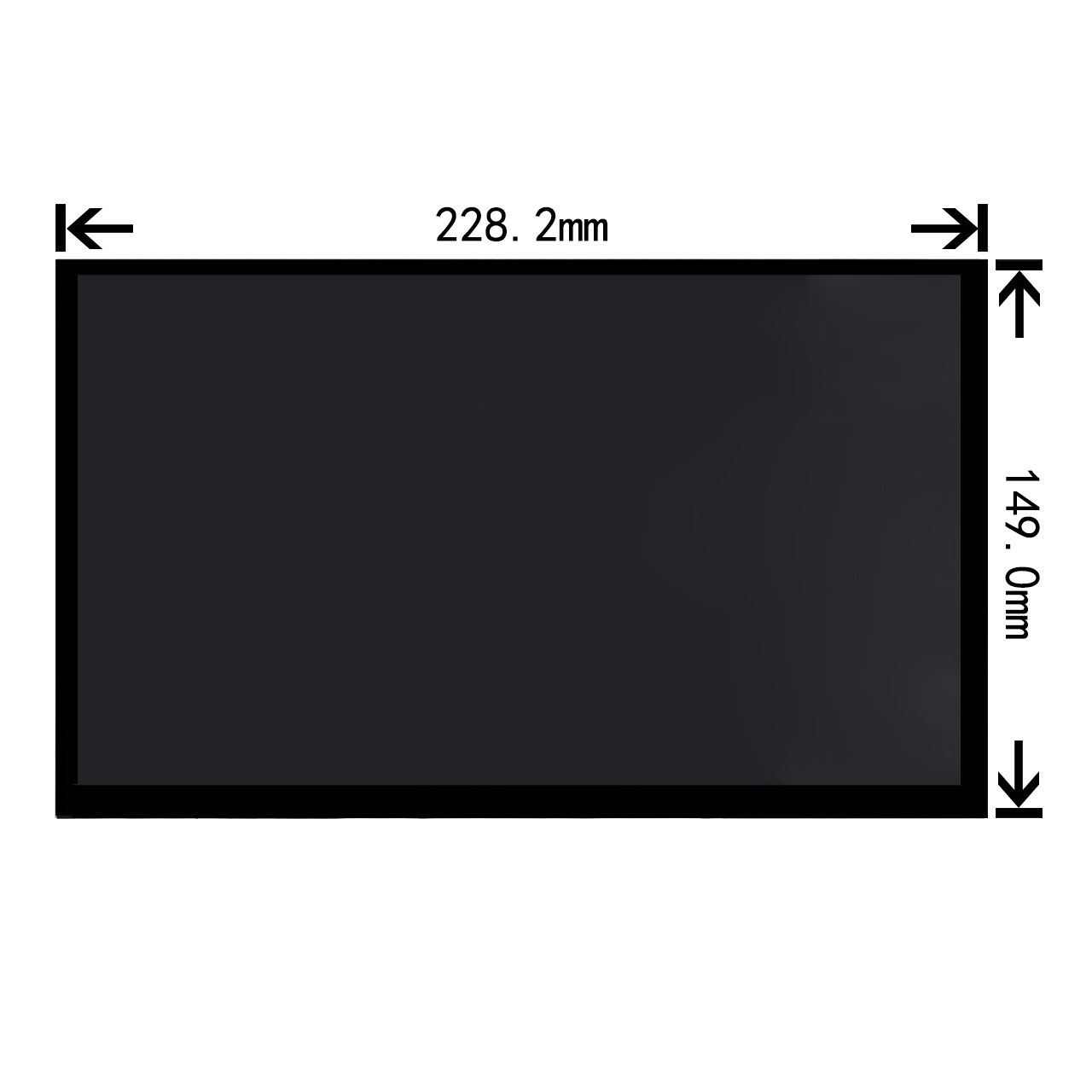

外形尺寸(mm) ：228.2x149x2.35
VA尺寸(mm)：10.1
AA尺寸(mm) ：10.1
有效尺寸mm：216.576x135.36
应用：医疗设备、工业控制
视角：IPS全视角
背光/亮度：1000cd/m2
引脚：FFC-30 pin
接口方式：eDP
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：+3.3 V
驱动芯片：T.B.D.

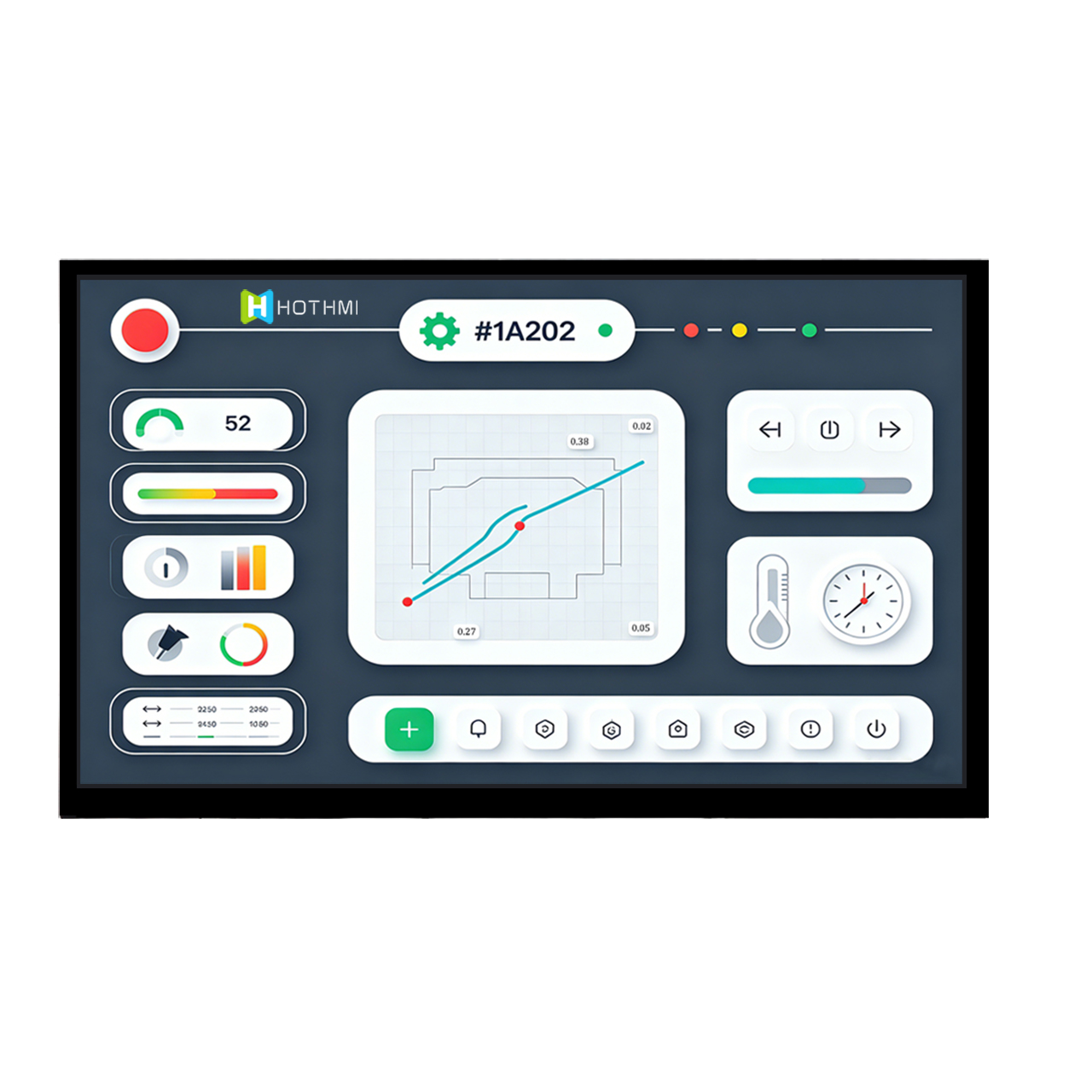

我们高端的 10.1 英寸高分辨率 TFT LCD 显示屏，专为满足各种严苛环境下的卓越视觉性能而设计。其核心优势在于惊人的 1920x1200 分辨率，结合 1000 尼特的超高亮度，即使在强光条件下也能呈现清晰锐利、色彩鲜艳且易于阅读的图像。这款 10.1 英寸高分辨率 TFT LCD 显示屏确保每个细节都以绝对精准的方式呈现，使其成为医疗成像设备、工业控制面板、户外数字标牌和广告屏幕不可或缺的组件。
IPS 技术的集成保证了 IPS 全视角，几乎从任何角度都能呈现一致的色彩和清晰度，且无失真。这一特性对于协作式医疗诊断和多操作员工业工作站至关重要。此外，这款 10.1 英寸高分辨率 TFT LCD 显示屏的卓越图像质量还得益于其强大的 eDP 接口，确保高效有序的高速数据传输，从而实现流畅的视频性能。

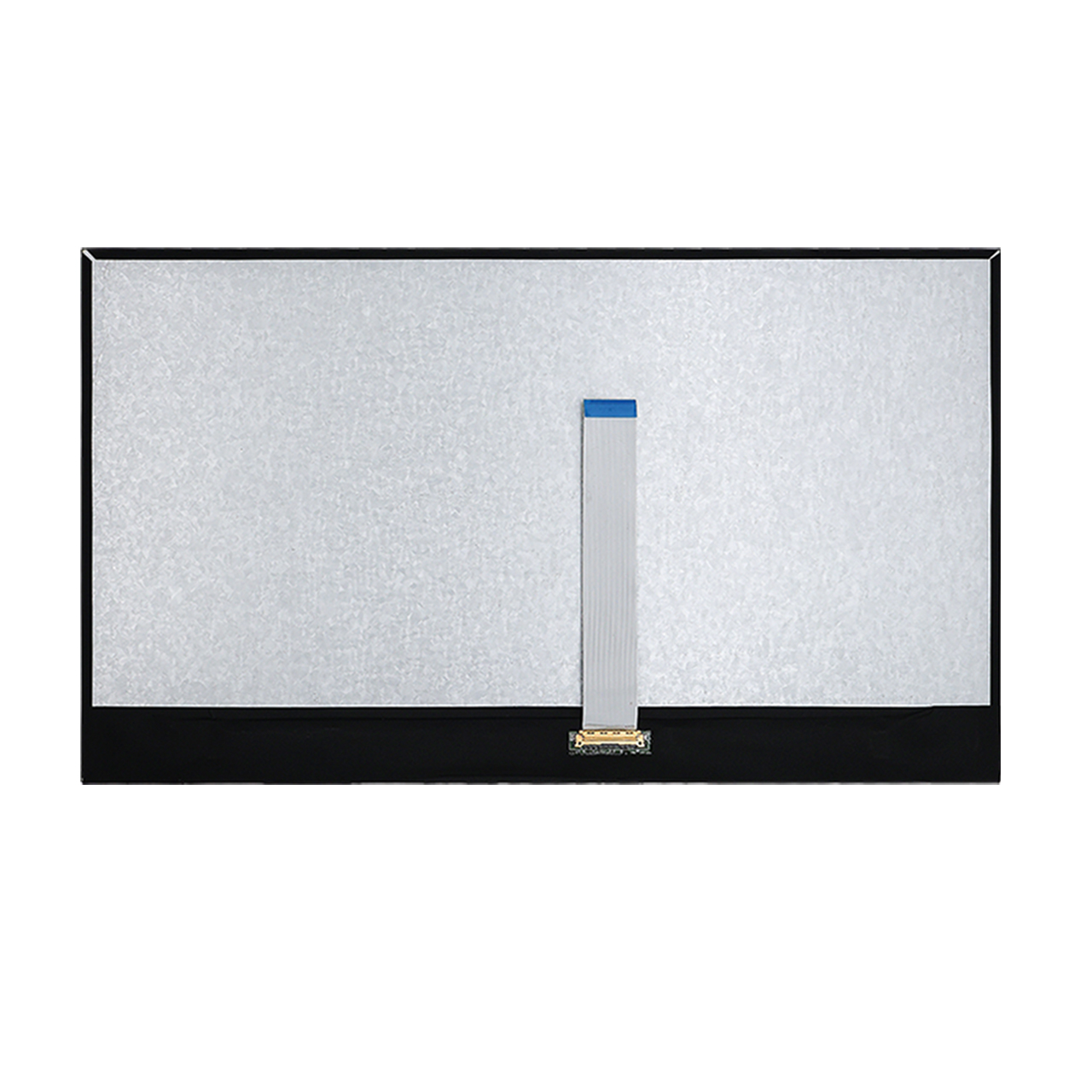

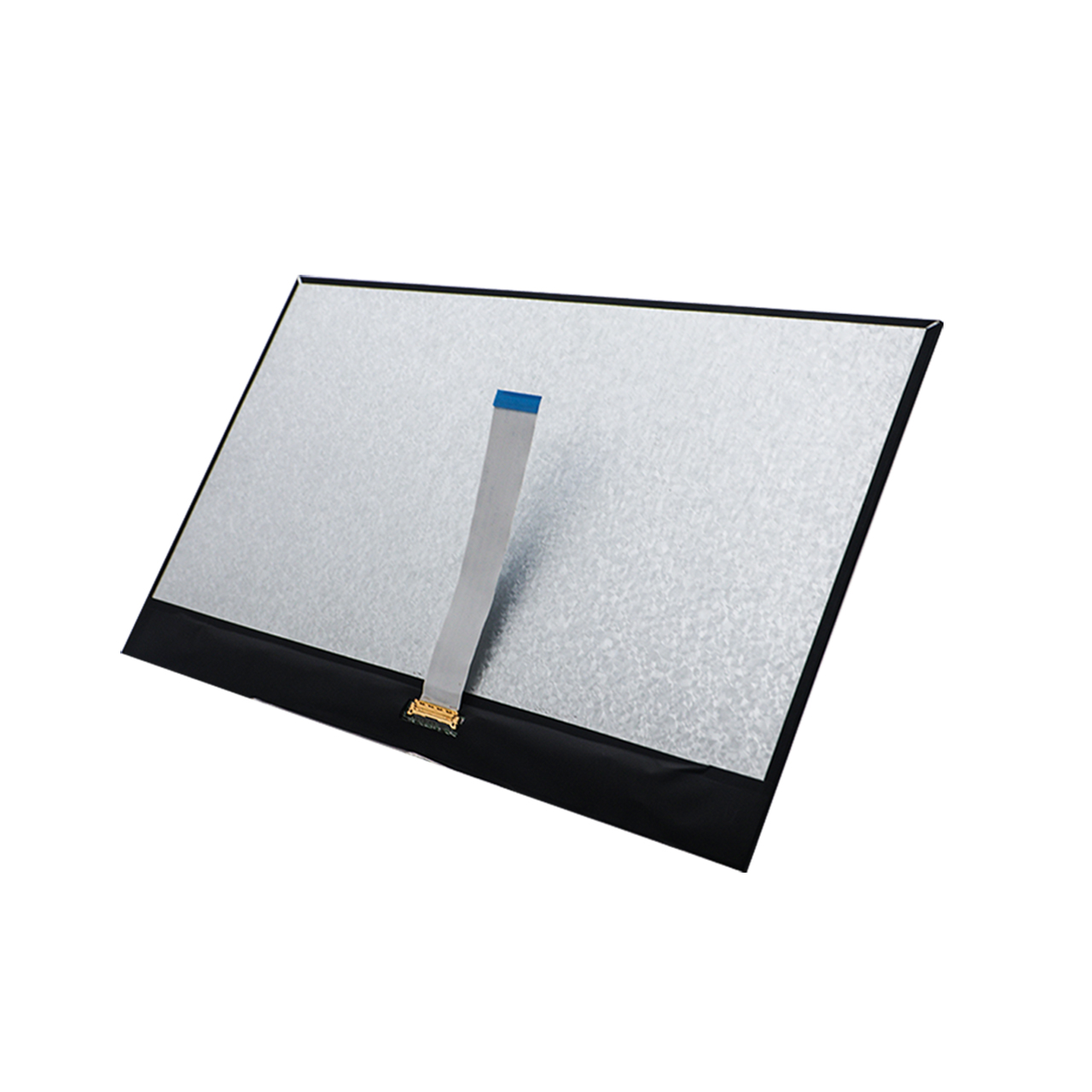

我们设计这款高分辨率 10.1 英寸 TFT LCD 显示屏时充分考虑了灵活性和可靠性。它配备专用 FFC 连接器端口，用户可轻松使用不同长度的 FFC 线缆进行集成，以满足特定的设计需求。该显示屏的工作温度范围为 -30~80°C，并具备 8KV 静电放电保护，能够承受严苛的工作环境。这款高分辨率 10.1 英寸 TFT LCD 显示屏为开发人员提供了卓越的超高清视觉效果、丰富的连接方式和始终如一的可靠性。
| 引脚编号 | 标号 | 详细描述 |
|---|---|---|
| 1 | NC | 不连接 |
| 2 | H_GND | 高速地 |
| 3 | Lane_1N | eDP 通道 1 负数据输入 |
| 4 | Lane_1P | eDP 通道 1 正数据输入 |
| 5 | H_GND | 高速地 |
| 6 | Lane_0N | eDP 通道 0 负数据输入 |
| 7 | Lane_0P | eDP 通道 0 正数据输入 |
| 8 | H_GND | 高速地 |
| 9 | AUX_CHP | eDP 辅助输入正通道 |
| 10 | AUX_CHN | eDP 辅助输入负通道 |
| 11 | H_GND | 高速地 |
| 12~13 | VCI | 电源输入电压（3.3V） |
| 14 | NC | 不连接 |
| 15~16 | LCD_GND | 电源地 |
| 17 | HPD | 热插拔检测输出 |
| 18~21 | VLED- | LED 电源地 |
| 22 | LED_EN | LED 启用引脚（+3.3V 输入） |
| 23 | LEDPWM | 调光系统 PWM 信号输入 |
| 24~25 | NC | 不连接 |
| 26~29 | VLED | LED 电源 5V～21V（12V 典型） |
| 30 | NC | 不连接 |
答1：eDP是嵌入式DisplayPort标准，专为高分辨率屏设计。相比LVDS，eDP引脚更少、传输速率更高、支持EDID自动识别。相比RGB并行接口，eDP布线简单、抗干扰能力强,是10寸以上高分辨率屏的主流选择。
答2：医疗设备常有多人同时观看：医生操作、护士记录、家属查看。普通TN屏侧看发白偏色，IPS保证从任何角度色彩一致，避免误读数据。
答3：医疗设备通常在室温环境使用，-20℃至70℃覆盖了运输、仓储、使用的全场景。
答4：FFC排线建议长度控制在30cm以内，过长可能影响eDP信号质量。如需长距离传输，建议加屏蔽或使用同轴线方案。
