类型：触控面板
外形尺寸(mm) ：80.2x132.6x5.75
VA尺寸(mm)：62.2x110.25
AA尺寸(mm) ：5
有效尺寸mm：62.2x110.25
应用：TFT LCD 触摸面板
视角：6H
引脚：FFC-6 pin
接口方式：I2C
特殊说明：抗静电ESD 8KV
工作温度：-20~70℃
供电电压：+3.3V
驱动芯片：ILI2511

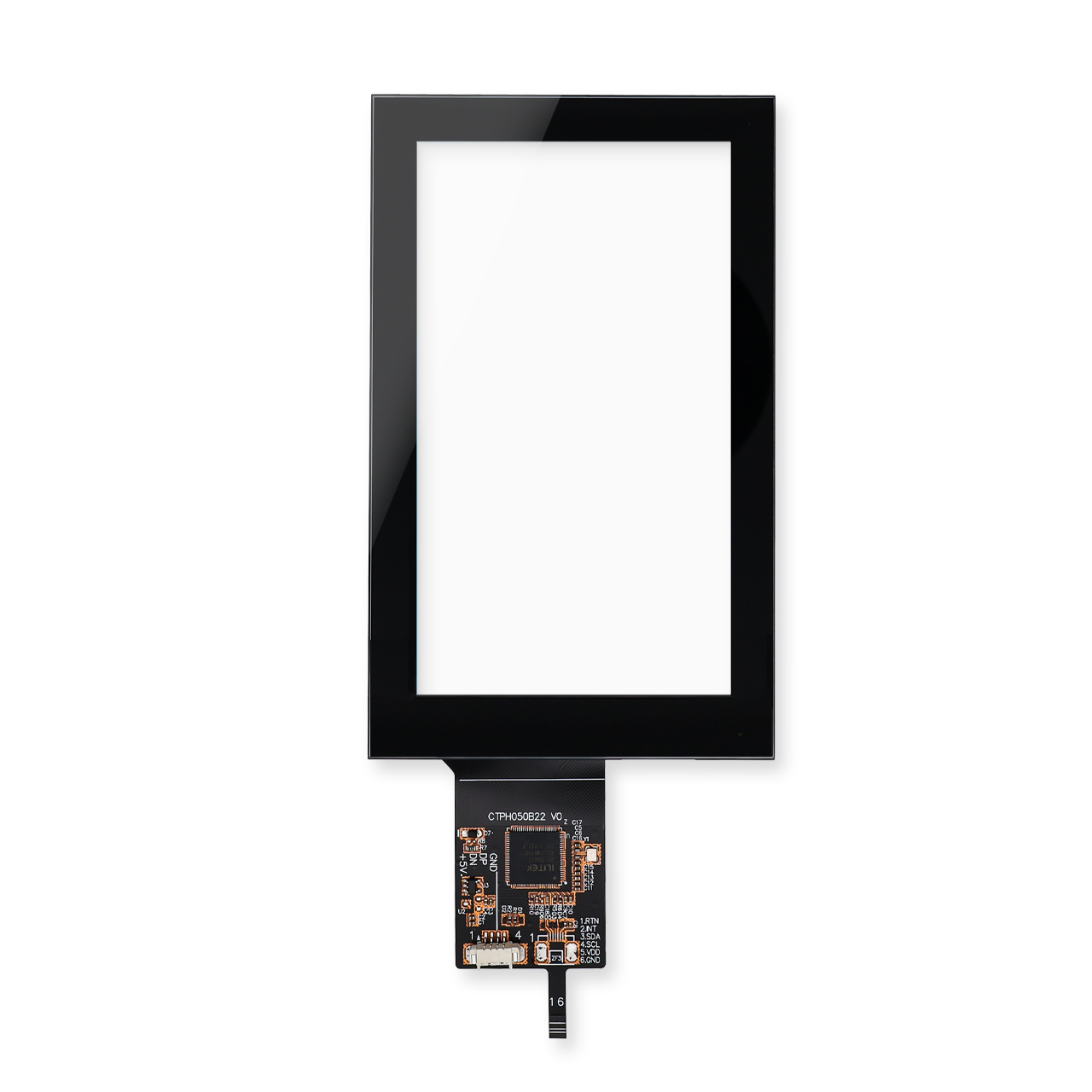

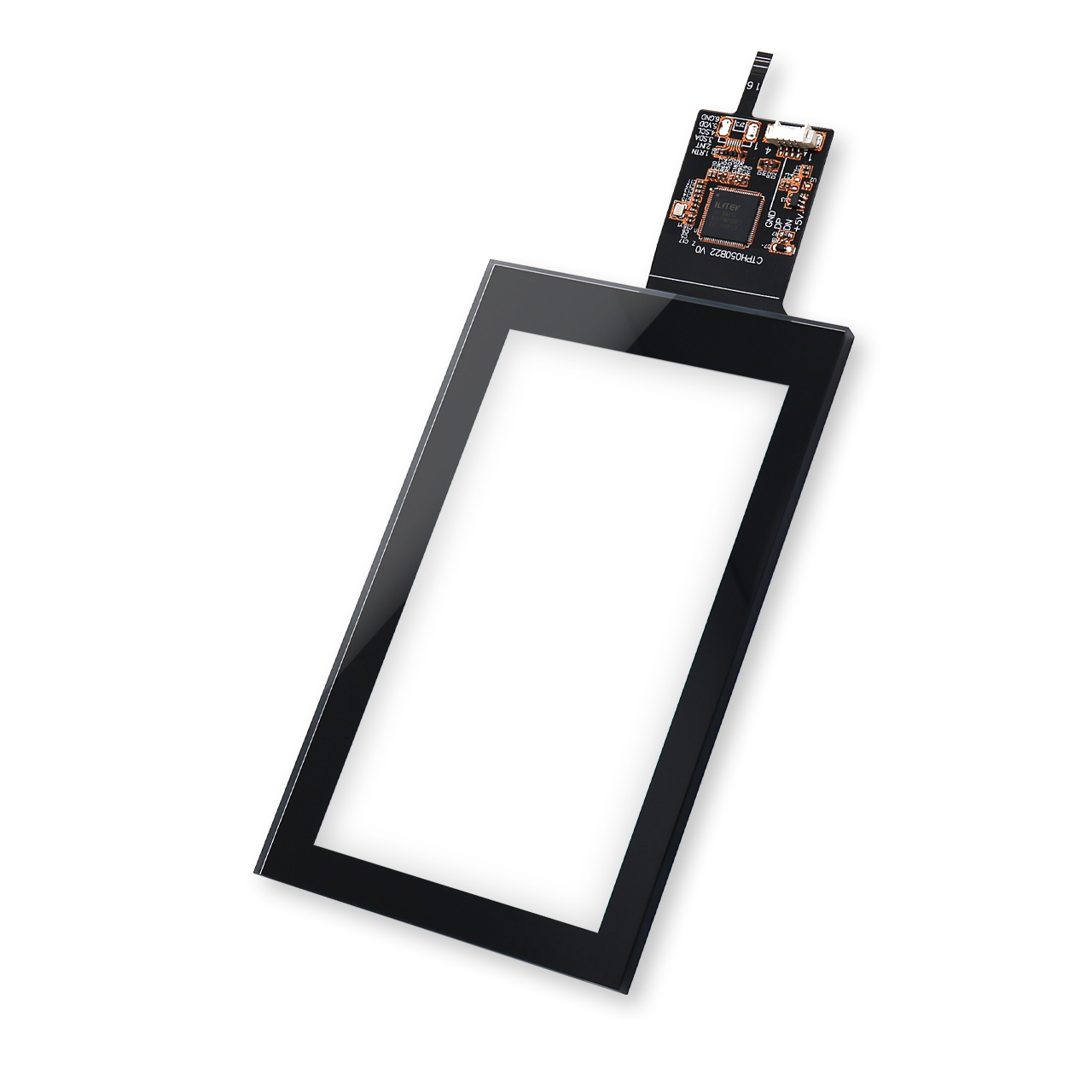

5.0寸电容触摸屏是一款高性能电容式触摸面板，专为与TFT LCD显示屏无缝集成而设计。它适用于需要可靠、响应迅速的用户交互的应用，采用先进材料和精密的控制芯片，带来卓越的用户体验。
5.0寸电容触摸屏的核心是先进的ILI2511控制芯片。该芯片因其卓越的触摸处理能力而被选中，能够实现高精度、快速响应的真正多点触控功能。它确保每一次手势、滑动和点击都能流畅响应，使5.0寸电容触摸屏成为现代用户界面的理想之选。ILI2511还具有出色的抗噪性能，即使在电磁噪声环境下也能保证稳定的性能，这对于工业和消费电子设备而言都是至关重要的优势。
5.0寸电容触摸屏采用坚固的玻璃+玻璃（G+G）制造工艺，具有出色的耐用性。5.0寸电容触摸屏表面硬度高达6H，具有出色的抗刮擦和耐磨损性能，确保其长期保持清晰的光学图像和功能。此外，该触摸屏还具有高透光率，能够保持底层TFT显示屏的鲜艳度和亮度。
为了实现设计上的灵活性，5.0寸电容触摸屏的外壳可以完全定制，以匹配特定产品的外观。该触摸屏支持IIC和USB接口，并配备标准的6针FPC连接器，可轻松可靠地集成到各种系统中。无论是用于手持设备、工业控制面板还是物联网接口，5.0寸电容触摸屏都将ILI2511芯片的精准性能与坚固耐用的结构相结合，为您提供卓越的触控解决方案。
触控表面采用钢化玻璃盖板，表面硬度达6H，日常使用中的指甲、普通金属接触不易产生划痕，适配频繁触控、户外携带等使用场景，有效延长触控屏使用寿命，长期使用外观保持完好。

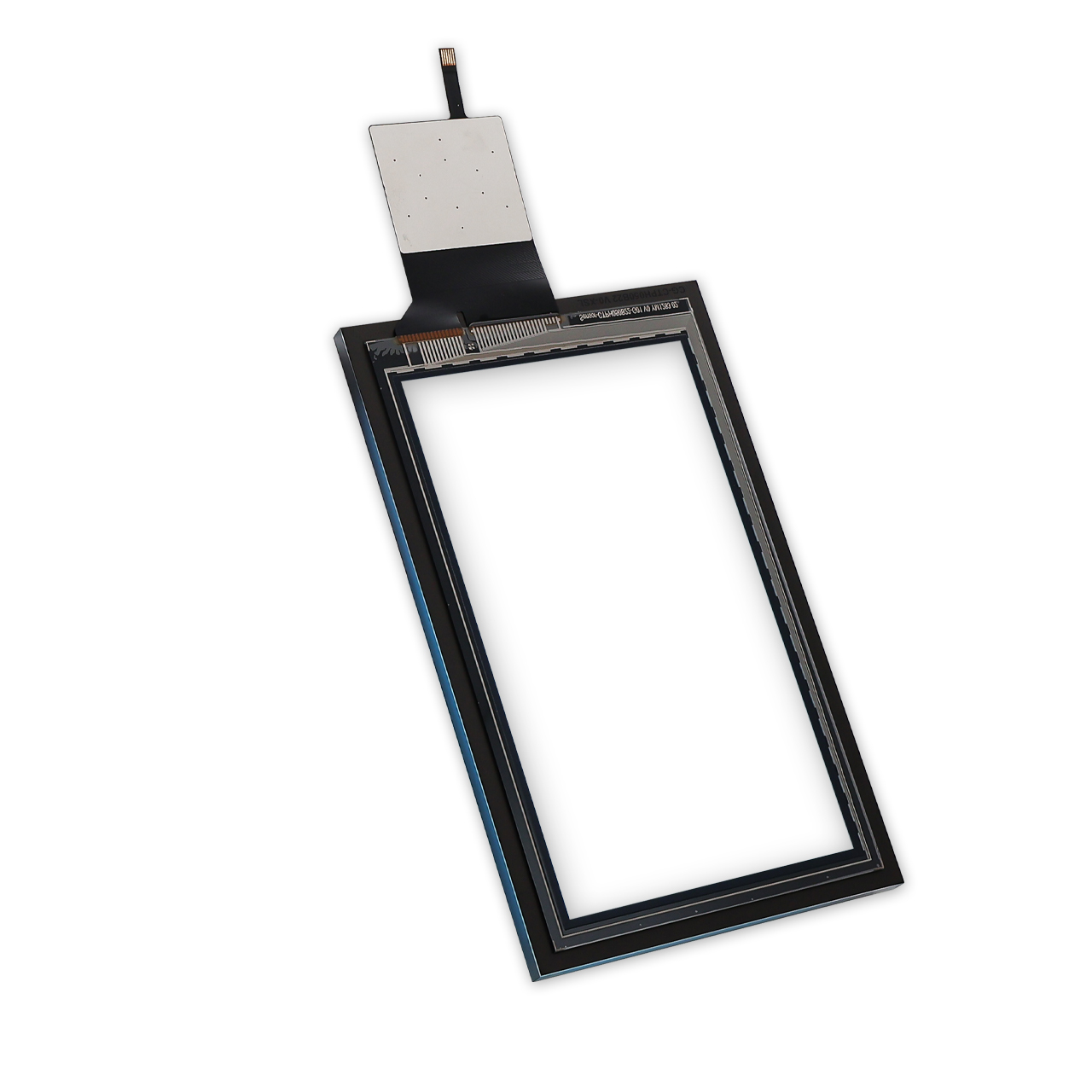

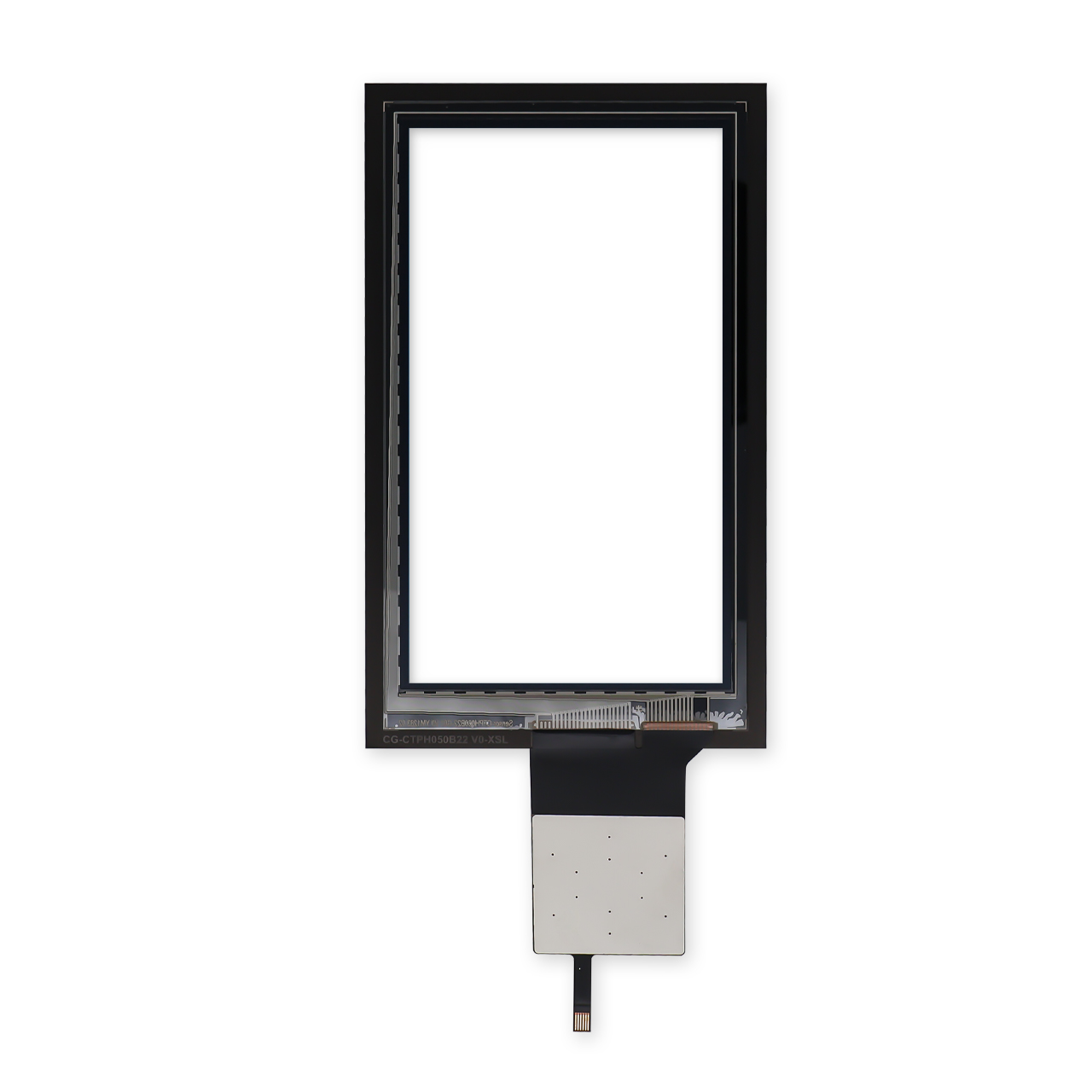

G+G双层玻璃结构采用盖板玻璃+感应玻璃的堆叠设计，相比薄膜方案具备更高的结构强度与耐候性，抗形变、耐高温能力更强，长期使用触控性能稳定，无薄膜老化导致的触控偏移问题，更适合工业级长期运行场景。
采用OCA光学胶全贴合工艺，整体透光率优异，配合显示屏使用时色彩还原准确，画面通透无雾感；黑色盖板边框设计，装配后整机一体性强，视觉效果整洁专业。
搭载 ILI2511 触控驱动芯片，内置成熟触控算法，触控定位精准、响应速度快，支持多点触控操作；芯片抗干扰能力强，复杂电磁环境下触控稳定不漂移，适配工业现场的复杂用电环境。
模组标配 IIC 与 USB 双通信接口，客户可根据主控平台灵活选择连接方式；IIC 接口适配嵌入式单片机、ARM 等低资源主控，USB 接口可直连安卓、Windows 等系统主机，一套模组兼容多类硬件方案，大幅提升选型适配效率。
采用FPC柔性排线插接式连接，排线带PI补强设计，结构强度高、不易折损；0.5mm间距标准引脚排布，连接稳定接触可靠，适合批量生产装配与后期维护更换。
工业级可靠设计 | 结构紧凑 环境适配性强
工业级宽温电容屏工作温度覆盖- 20℃~70℃，储存温度 - 30℃~80℃，支持高湿环境运行，通过高低温、湿热循环等可靠性测试，可稳定运行于工业车间、户外半户外等复杂环境。
一体化堆叠设计，结构紧凑
模组总厚度仅 5.75±0.2mm（不含双面胶），整体结构轻薄紧凑；预装3M 5908VHB高粘性背胶，可直接贴合整机壳体安装，装配工序简单，固定牢固可靠。
| 参数分类 | 参数项 | 规格值 |
|---|---|---|
| 基础规格 | 产品型号 | CTPH050B22 |
| 产品尺寸 | 5.0 寸 | |
| 触控结构 | Glass+Glass（G+G） | |
| 驱动 IC | ILI2511 | |
| 接口类型 | IIC+USB 双接口 | |
| 连接方式 | FPC 插接 | |
| 盖板颜色 | 黑色 | |
| 光学性能 | 表面硬度 | 6H |
| 电气参数 | IIC 工作电压 | 3.3V±0.3V |
| USB 供电 | 5.0V | |
| 环境参数 | 工作温湿度 | -20℃~70℃，≤90%RH |
| 储存温湿度 | -30℃~80℃，≤90%RH | |

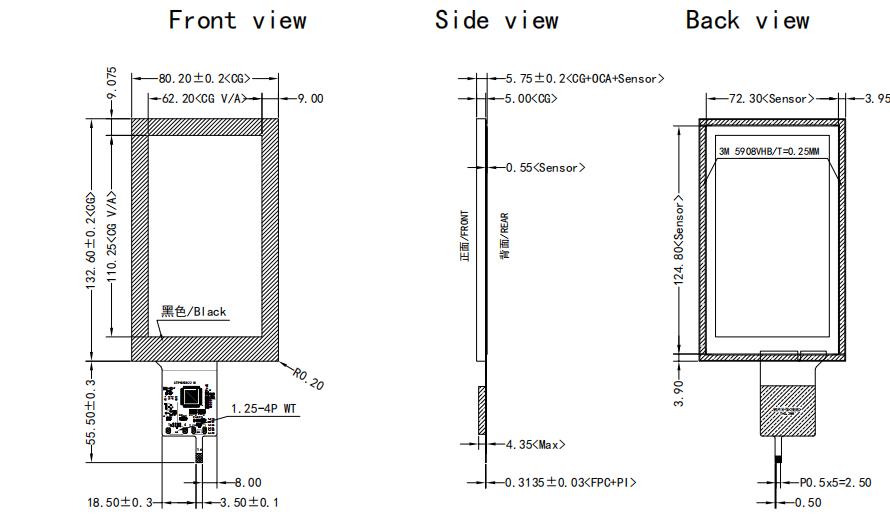

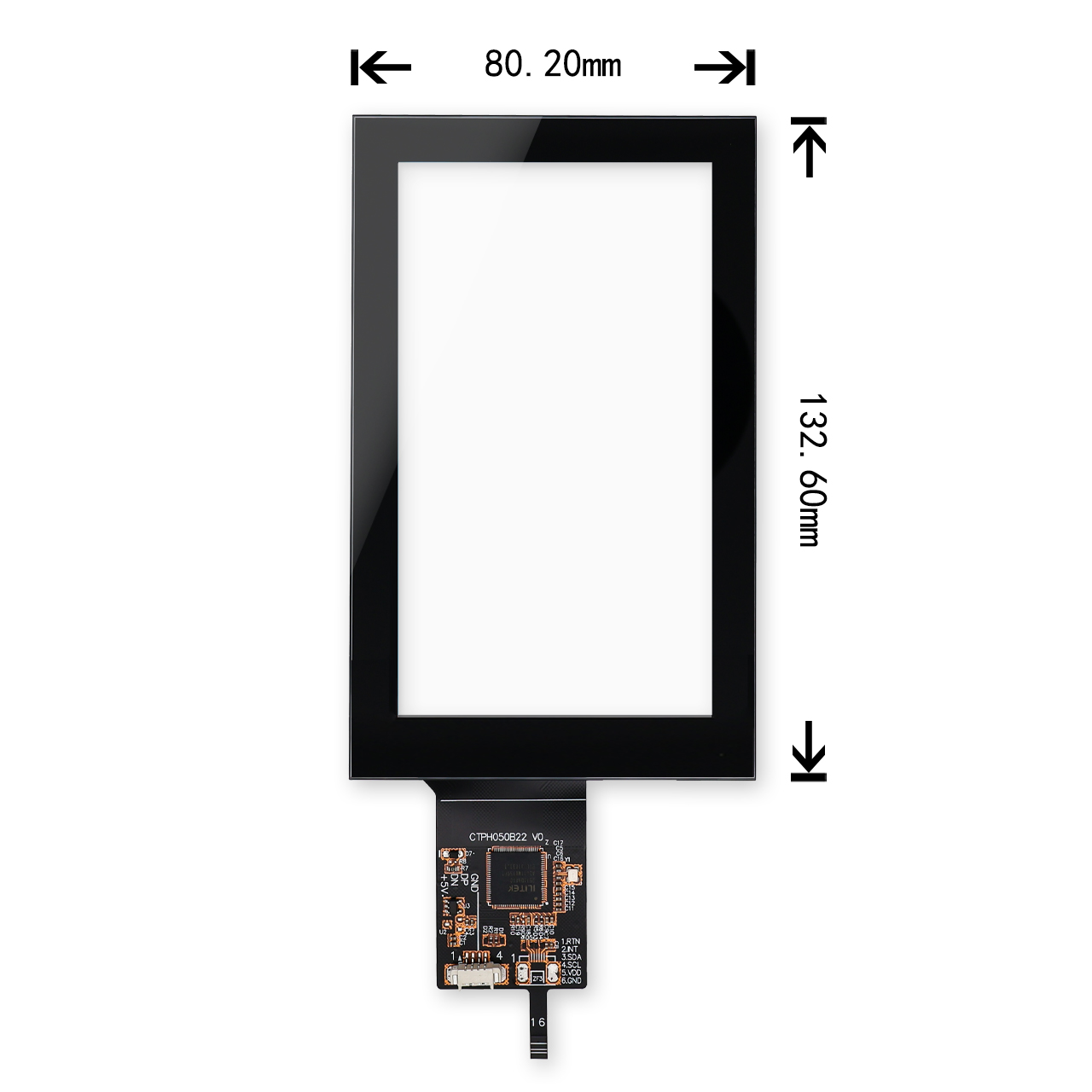

| 结构参数 | 盖板尺寸 | 132.60±0.2mm × 80.20±0.2mm |
| 可视区域 | 110.25mm × 62.20mm | |
| 感应层尺寸 | 124.80mm × 72.30mm | |
| 总厚度 | 5.75±0.2mm（不含背胶） | |
| 背胶规格 | 3M5908VHB，厚度 0.25mm | |
| FPC 厚度 | 0.3135±0.03mm（含 PI 补强） |
工业控制：工控一体机终端、PLC 操作面板、设备人机交互界面
医疗健康：医疗检测设备、理疗仪器面板、健康监测终端
自助终端：小型售货机、查询机、门禁对讲、自助服务终端
人机交互：安卓工控机、嵌入式开发平台、智能中控面板
商用设备：收银机、点单机、排队叫号机、广告展示终端
Q：这款5.0寸电容屏支持哪些接口？可以直连电脑吗？
A：CTPH050B22支持IIC与USB双接口，USB接口可直连 Windows、安卓等系统主机，IIC接口适配嵌入式单片机、ARM等平台，一套模组可兼容多种硬件方案。
Q：触摸屏是什么结构？表面抗刮性能如何？
A：本款为G+G（Glass+Glass）双层玻璃结构电容屏，表面盖板玻璃硬度达6H，日常使用中可抵御普通硬物刮擦，抗刮耐磨性能优异，适合高频触控的使用场景。
Q：驱动芯片是什么型号？触控稳定性如何？
A：本款搭载ILI2511触控驱动芯片，内置成熟触控算法，定位精准、响应迅速，抗干扰能力强，工业复杂电磁环境下可稳定运行。
Q：可以申请5.0寸触摸屏样品吗？支持尺寸定制吗？
A：可以。作为专业电容触摸屏厂家，鑫洪泰支持5.0寸触摸屏样品申领，同时提供工业触控屏定制服务，涵盖尺寸、接口、盖板外观、排线长度等多维度调整。
作为专业电容触摸屏厂家与工业触控模组供应商，鑫洪泰为客户提供全流程服务：
现货供应：5.0寸CTP现货批量储备，标准规格电容触摸屏可快速发货
样品申领：支持5.0寸触摸屏样品申请，便于客户前期项目验证与测试
定制服务：提供工业触控屏定制，可调整尺寸、接口、盖板、贴合工艺等配置
技术支持：提供完整规格书、驱动代码、参考电路，专业工程师全程协助调试适配
