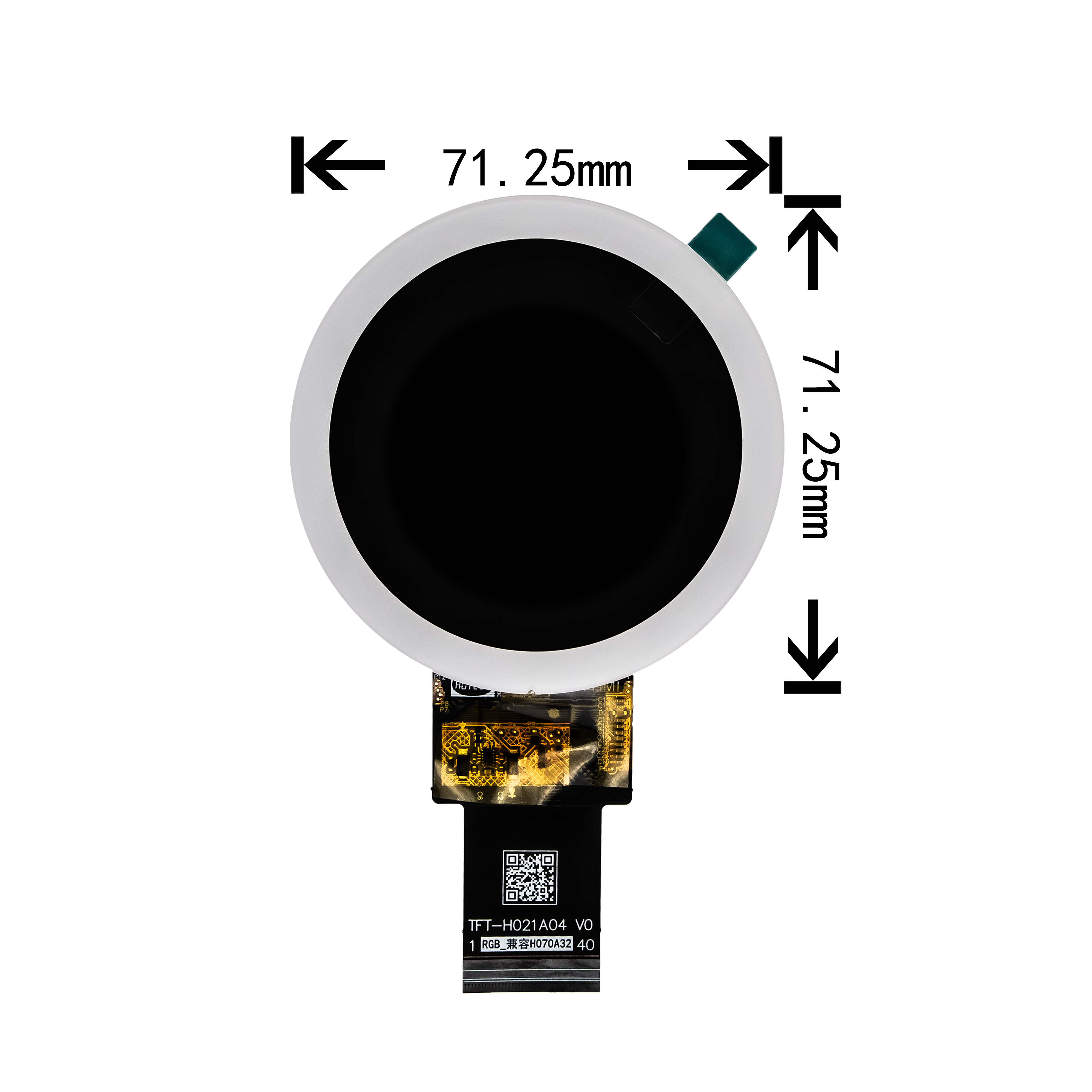

2.1寸圆形 IPS TFT显示屏540×540分辨率 RGB接口AXS15260D驱动 TFT-H021A04ZUIAX5G40

2.1英寸圆形TFT显示屏型号为“TFT-H021A04ZUIAX5G40”，是一款IPS全视角圆形液晶屏，具有540×540分辨率的圆形TFT屏。该2.1英寸圆形TFT显示屏采用IPS全视角技术，确保从不同角度观看均无色彩失真，作为IPS全视角圆形液晶屏，显示效果清晰一致。这款540×540圆形TFT屏在圆形显示领域表现优异。

在硬件配置方面，这款2.1英寸圆形TFT显示屏搭载高效的“AXS15260D”驱动IC，采用RGB接口2.1寸显示屏方案，配备“24bit RGB”高速并行通信接口，标准供电电压为3.2V。该RGB接口2.1寸显示屏配合AXS15260D控制芯片，让显示流畅稳定。型号TFT-H021A04ZUIAX5G40的这屏幕配备白色LED背光，即使处于室内或轻度户外环境下，依然能呈现鲜艳细腻的色彩。此外，该2.1英寸圆形TFT显示屏具备出色的环境适应性，工作温度范围为“-20℃至+70℃”，存储温度范围同样宽达“-30℃至+80℃”，并具备“防静电ESD 8KV”能力，非常适合在各类手持设备、智能终端设备中稳定运行。这款IPS全视角圆形液晶屏与540×540圆形TFT屏的组合，是圆形显示方案的理想选择。

核心产品亮点与技术优势

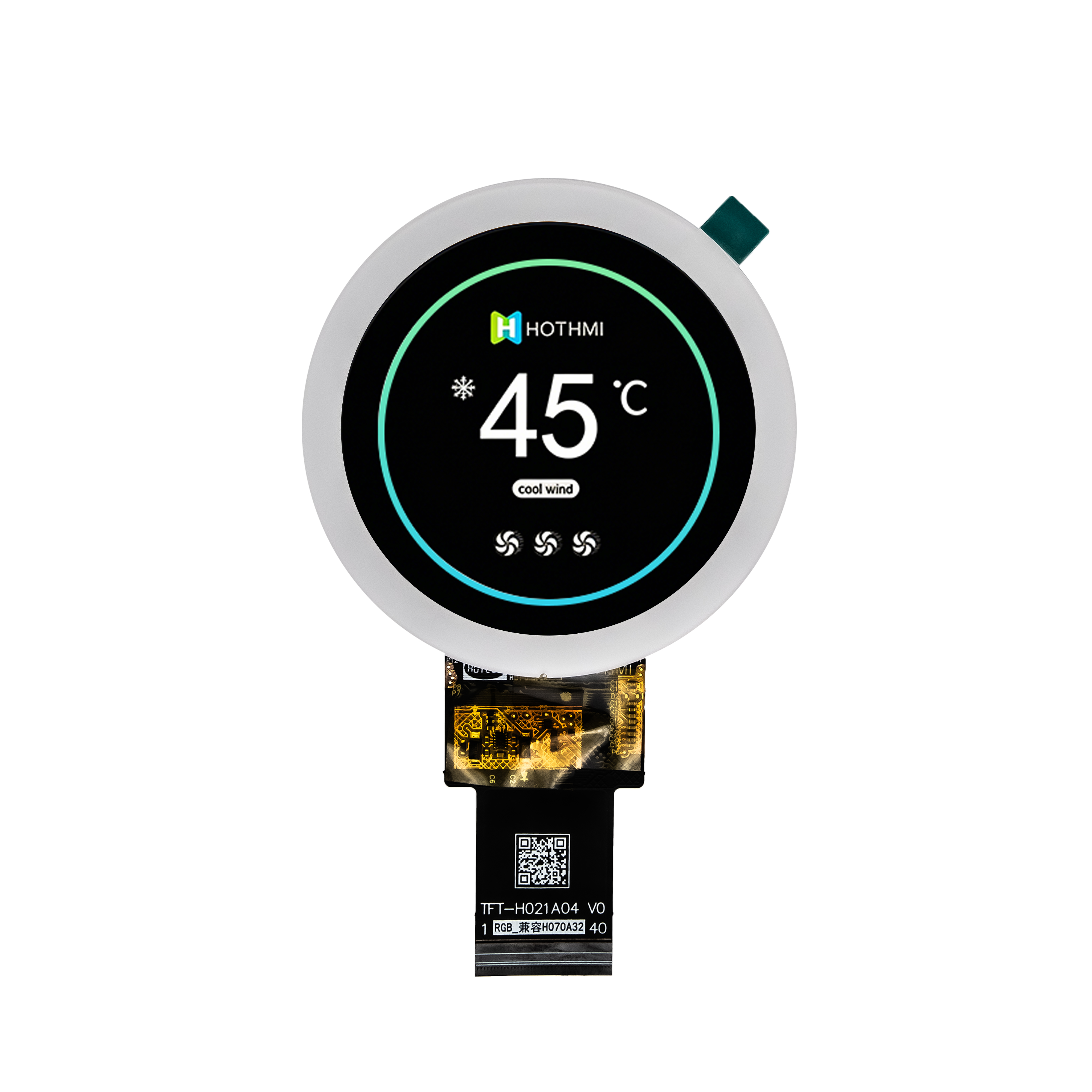

圆形高清+全视角，视觉体验出众：作为一款540×540圆形TFT屏，540×540分辨率搭配圆形面板，UI设计更具科技感与美感；该IPS全视角圆形液晶屏全视角IPS级显示，无论从上下左右哪个角度观看，画面都清晰一致，无色彩漂移与失真，适合仪表、表盘、中控等场景。这2.1英寸圆形TFT显示屏在视觉体验上表现出色。

24bit RGB高速接口，显示流畅稳定：该RGB接口2.1寸显示屏采用24bit真彩色RGB接口，色彩还原度高、画面无断层；AXS15260D控制芯片驱动下，40PIN标准化接口，接线简洁、兼容性强，支持高清画面流畅刷新，满足工业控制、智能仪表等高实时性需求。AXS15260D控制芯片与RGB接口2.1寸显示屏的搭配，让数据传输高效可靠。

宽温范围，-20℃至+70℃稳定工作：这款IPS全视角圆形液晶屏支持-30℃至+80℃存储，高寒、高温场景不掉链，型号TFT-H021A04ZUIAX5G40的540×540圆形TFT屏可靠性经过严格验证。

广泛应用场景

工业手持设备：手持测试仪、便携示波器、工业遥控器、小型HMI人机界面。2.1英寸圆形TFT显示屏是工业场景的优选。

智能穿戴与IoT：智能手表、智能手环、圆形表盘穿戴设备、智能家居中控面板。IPS全视角圆形液晶屏为穿戴设备提供清晰显示。

仪器仪表：医疗小尺寸监测仪、实验室分析仪、电力计量表、车载小仪表。该540×540圆形TFT屏同样适用于仪器仪表领域。

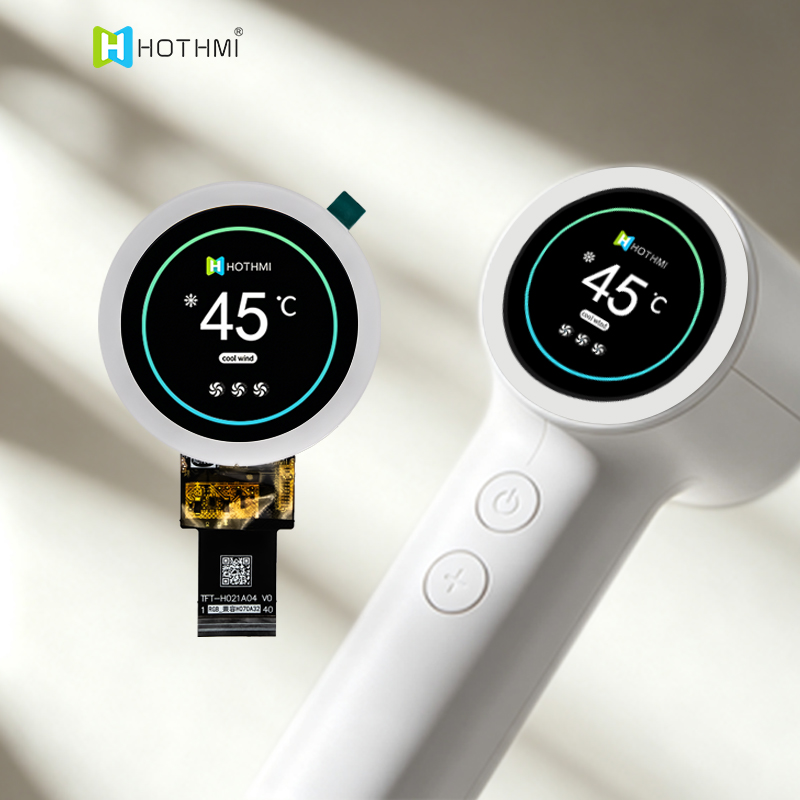

消费电子：智能音箱、小家电控制面板、圆形UI创意显示、车载迷你显示屏。这款RGB接口2.1寸显示屏方便各类消费电子快速集成，AXS15260D控制芯片驱动稳定可靠。

技术常见问题

Q1：驱动IC为AXS15260D，初始化需要注意什么？

A1：按厂商提供初始化指令集配置，退出睡眠、设置分辨率、伽马与显示方向；保证主控RGB时序、时钟频率匹配，避免花屏、黑屏、显示偏移。

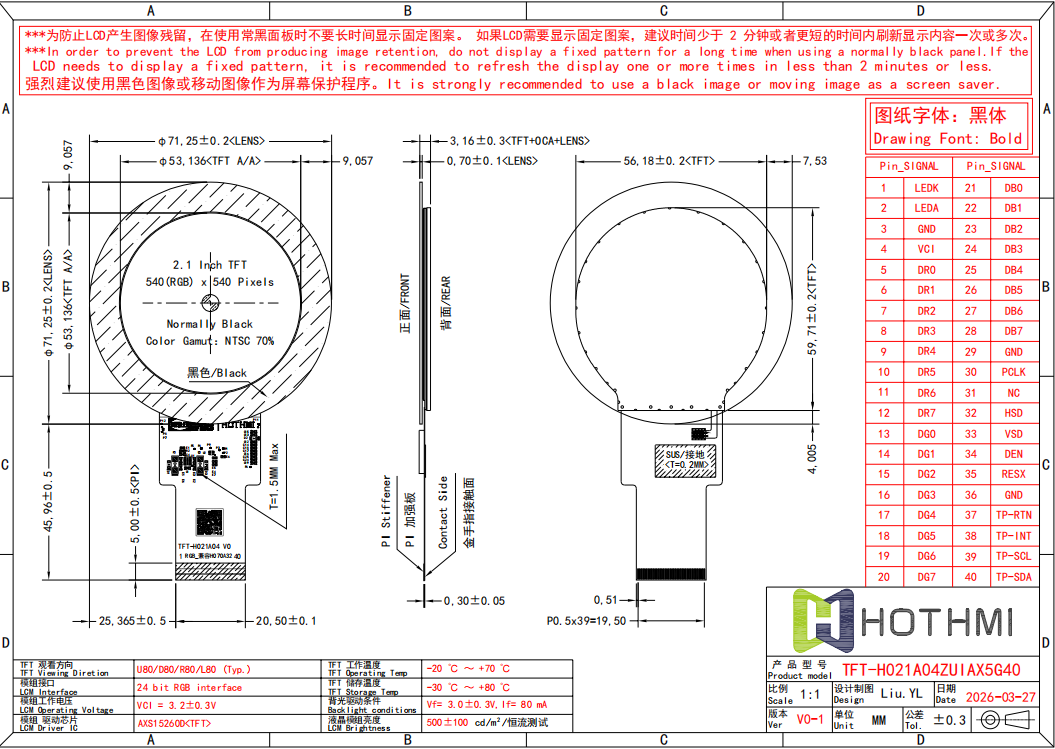

Q2：40PIN FPC接口布线有哪些要点？

A2：0.5mm间距走线，RGB差分信号等长并行、包地处理；电源与地分开布线，减少串扰；FPC长度不宜过长，避免信号衰减。
