2.4寸TFT模组 | 240×320分辨率 | MCU接口 | 带电阻触摸屏 | ST7789驱动 | HTM-H024B25-MCU-A01R

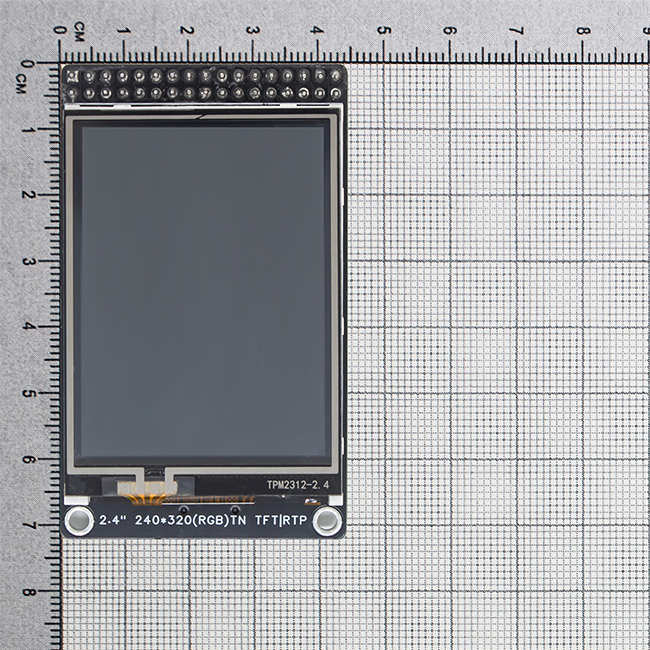

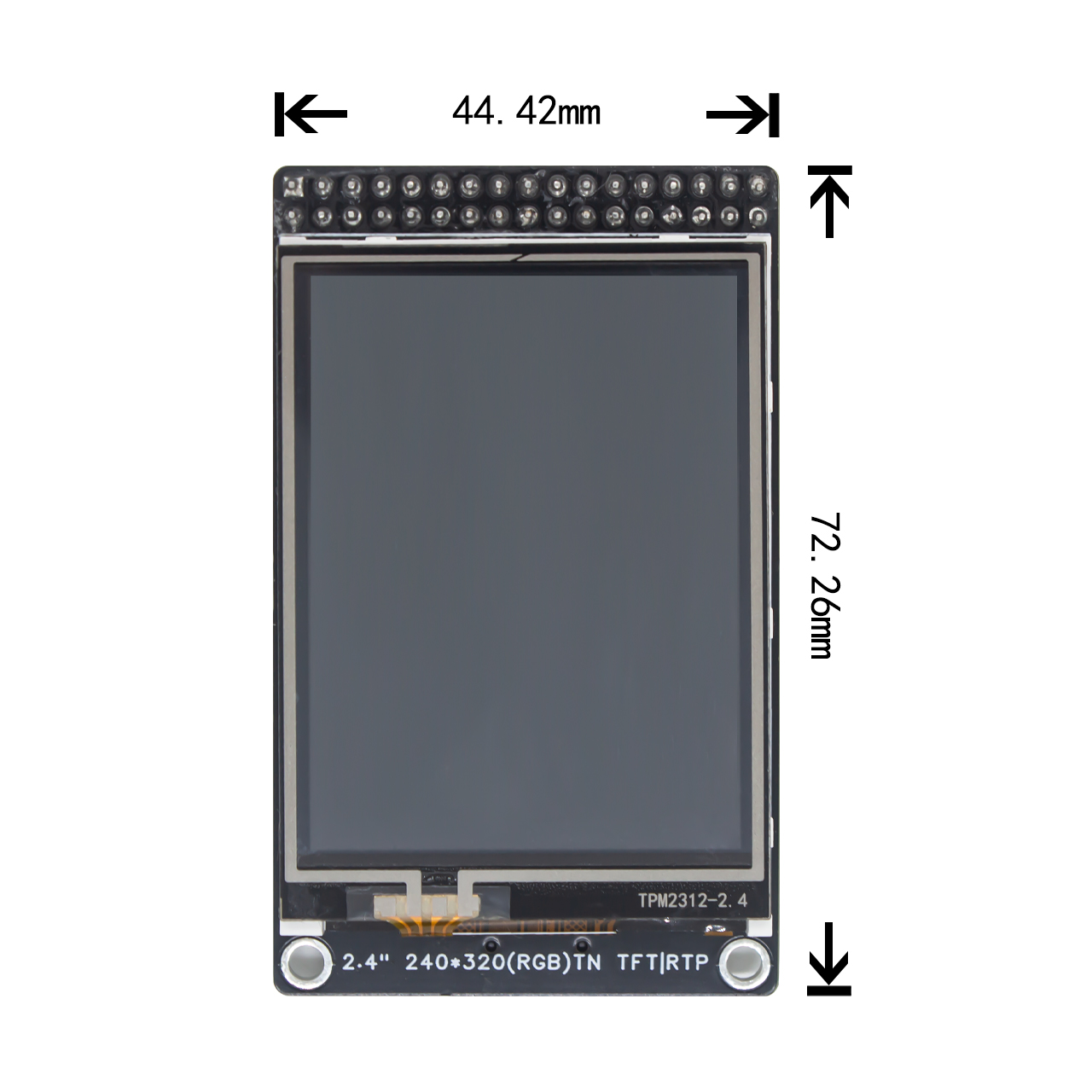

HTM-H024B25-MCU-A01R是一款2.4寸TFT模组，分辨率240×320，带电阻触摸屏，显示尺寸36.72×48.96mm，外形尺寸44.42×72.26×13.5mm。2.4寸TFT模组采用MCU接口，34PIN连接，2.8~5.0V宽压供电，搭载ST7789驱动芯片，亮度400cd/m2，工作温度-20℃至+70℃，防静电ESD8KV。带电阻触摸屏，适用于车载、医疗、工控等场景。

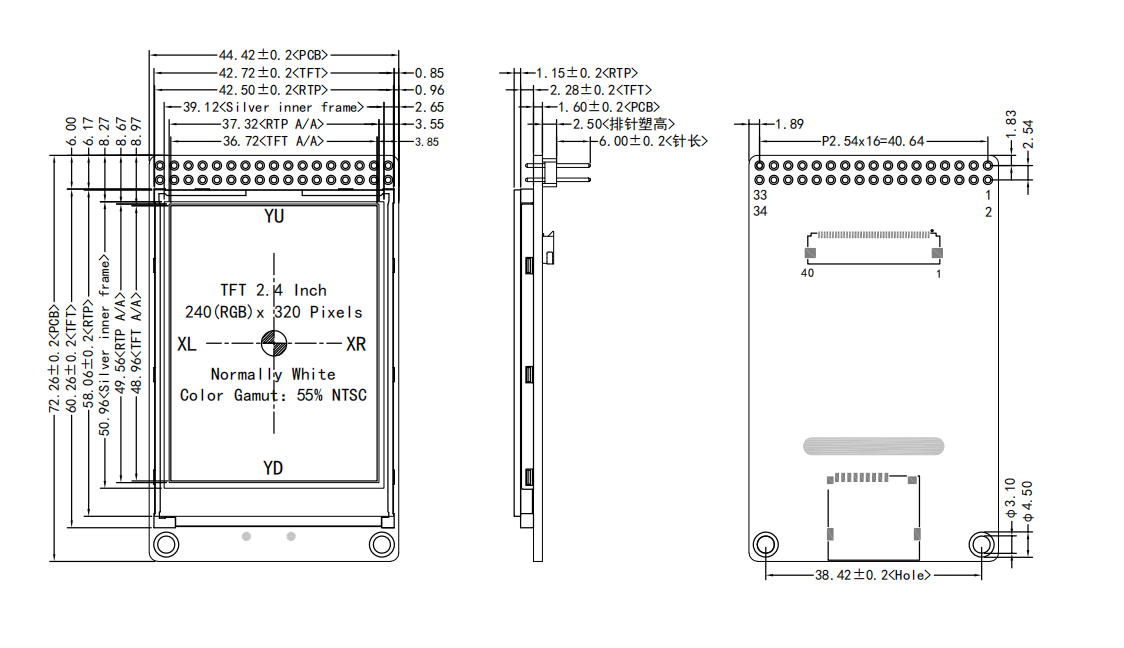

2.4寸TFT模组的规格书

2.4寸TFT模组的引脚说明

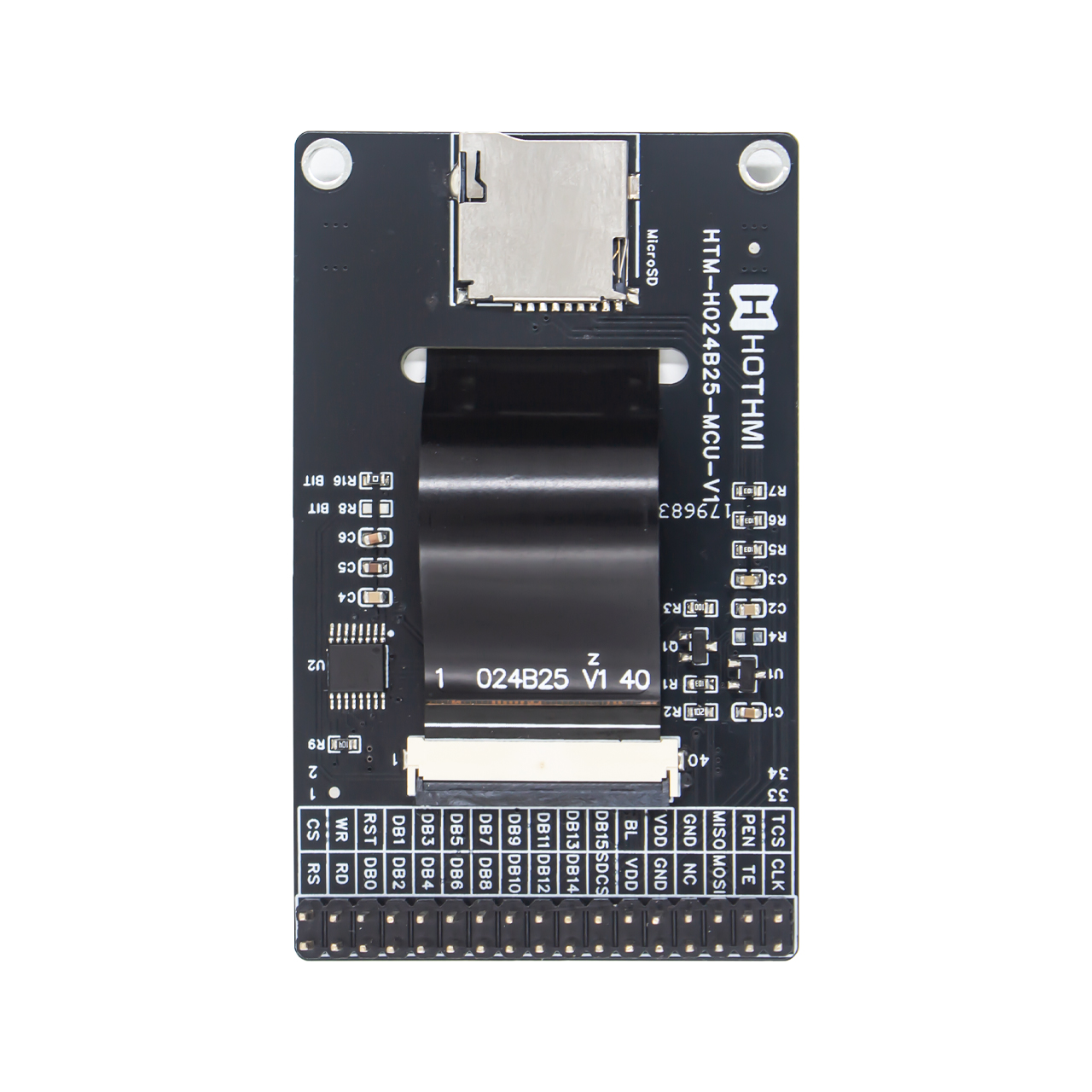

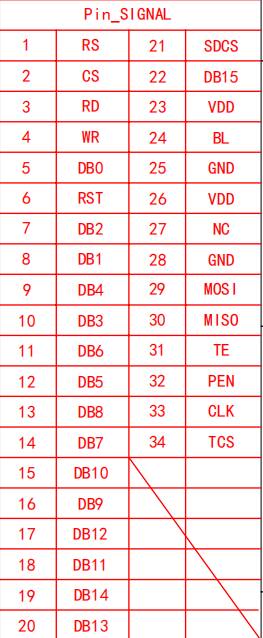

HTM-H024B25-MCU-A01R采用34PIN MCU接口，标准引脚定义如下：

2.4寸TFT模组的核心产品亮点

亮点一：MCU接口 | 开发简单兼容性强

采用标准MCU并行接口，兼容6800/8080两种总线协议，适配STM32、51、AVR、PIC等主流单片机。驱动代码成熟，配套提供标准初始化代码和参考例程，缩短开发周期。

亮点二：带电阻触摸屏 | 支持戴手套操作

模组集成电阻触摸屏，支持手指、手套、触控笔等多种操作方式。适应工业现场、医疗设备等需要戴手套操作的场景，相比电容触摸更可靠，不受环境光线、灰尘、油污影响。

亮点三：2.8~5.0V宽压供电 | 兼容性强

支持2.8V至5.0V宽电压供电，兼容3.3V和5V系统，无需额外电平转换。适配各种主控平台，简化电源设计。

亮点四：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应车载、工业现场等复杂环境，冬季低温、夏季高温，屏幕显示稳定。

2.4寸TFT模组的产品应用场景

车载电子

适用于车载娱乐屏、电动车仪表、后排头枕屏。宽温设计适应车内温度变化，电阻触摸支持戴手套操作，MCU接口兼容主流车机平台。

医疗设备

适用于便携式监护仪、输液泵、手持诊断设备。电阻触摸支持戴手套操作，宽压供电兼容医疗设备电源，高可靠性适合医疗场景。

工业控制

适用于PLC人机界面、手持式编程器、设备参数设置屏。电阻触摸适应工业现场戴手套操作，ESD8KV防护适应静电环境。

手持终端

适用于数据采集终端、手持POS机、对讲机显示屏。宽压供电兼容电池供电，MCU接口开发简单。

2.4寸TFT模组的技术常见问题 (FAQ)

问1：电阻触摸屏和电容触摸屏有什么区别？

答1：电阻触摸屏支持手指、手套、触控笔操作，定位精准，不受环境光线和油污影响，适合工业现场和医疗场景；电容触摸屏支持多点触控，操作更流畅，但戴手套操作不灵敏。HTM-H024B25-MCU-A01R为电阻触摸屏。

问2：2.8~5.0V宽压供电有什么好处？

答2：支持2.8V至5.0V宽电压供电，兼容3.3V和5V系统，无需额外电平转换芯片。适配STM32（3.3V）、51单片机（5V）、Arduino（5V）等多种平台。
