类型：TFT显示模组
显示像素：1024×600
外形尺寸(mm) ：186.9×108×8.3
VA尺寸(mm)：156.1×88.5
AA尺寸(mm) ：154.21×85.92
应用：仪器仪表
视角：IPS全视角
背光/亮度：500cd/m2
引脚：40
接口方式：RGB
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：+4.5～5.5V
驱动芯片：GT911<CTP>
鑫洪泰 HTM-H070A20-RGB-A01 是一款 7.0寸1024×600 TFT LCD显示模组，采用 24 位 RGB 并行接口，工业级结构带安装定位孔，自带升压电路，单 5V 电源输入即可工作，可适配多种类型开发板。7.0寸1024×600TFT LCD显示模组背光亮度 500cd/㎡，对比度 1000:1，结构轻薄，面向以画面输出为主的工控界面与开发板显示项目。如需触控交互，同系列另有 GT911 电容触摸版本 HTM-H070A20-RGB-A01C 可选。
TFT:
CTP:
传统7寸RGB屏幕往往需要多路电源（如3.3V逻辑电、12V/18V背光升压电等）。7.0寸电容触摸屏TFT LCD显示模组内部集成了升压电路，只需提供单路5V DC电源，即可驱动面板逻辑与背光系统，极大简化了客户的硬件电源设计，降低开发门槛。
该7.0寸1024×600 TFT LCD显示模组显示部分采用标准24位RGB并行接口，支持1677万色真彩显示。电容触摸版（HTM-H070A20-RGB-A01C）搭载GT911触摸芯片，支持多点触控，通过标准IIC接口通信，触控灵敏，交互体验极佳。
该7.0寸1024×600 TFT LCD显示模组四周带有标准安装定位孔，客户可直接使用螺丝将其固定在设备外壳或面板上，无需额外设计复杂的固定支架，工业级结构设计，抗震动、耐冲击，适应严苛环境。
标准24位RGB接口对主流主控极其友好，无论是带LTDC外设的STM32，还是树莓派等平台，均可轻松驱动，配套提供参考电路与初始化代码，极大缩短研发周期。
7.0寸电容触摸屏TFT LCD显示模组采用全视角（IPS）技术，上下左右可视角度均达85°，多角度观看色彩不偏移。工作温度覆盖-20℃至+70℃，存储温度-30℃至+80℃，满足大多数室内外工业应用需求。
参数分类 | 规格详情 |
|---|---|
产品型号 | HTM-H070A20-RGB-A01（标准版） |
产品尺寸 | 7.0 寸 |
分辨率 | 1024 (RGB) × 600 |
接口方式 | 24 位 RGB 并行接口（40 Pin） |
触摸功能 | 标准版：无触摸 |
供电方式 | 单 5V DC 输入（板载升压电路） |
亮度 | 标准版：500 cd/m2 |
可视角度 | 全视角（U85/D85/R85/L85） |
对比度 | 1000:1（典型值） |
有效显示区（AA） | 154.21 (H) × 85.92 (V) mm |
工作温度 | -20℃ ~ +70℃ |
存储温度 | -30℃ ~ +80℃ |
工控人机界面：PLC 控制面板、变频器/伺服参数显示、设备状态屏
开发板项目：树莓派、ARM 工控板显示实验与原型验证
智能家居：墙面显示面板、环境监控副屏
商用显示：查询机副屏、设备参数指示、信息展示面板
A：两者在显示部分一致，主要区别在于触摸交互：
HTM-H070A20-RGB-A01（标准版）：无触摸功能，亮度为 500 cd/m2。适合只需要单纯显示功能、通过外部按键操作或成本控制严格的设备。
HTM-H070A20-RGB-A01C（电容触摸版）：在屏幕表面增加了电容触摸层，搭载 GT911 触摸芯片，亮度为 400 cd/m2。支持多点触控，适合需要直接在屏幕上滑动、点击操作的智能终端。
A：自带升压电路，单 5V 电源输入（4.5~5.5V）即可工作，无需外接升压模块。
现货库存：常备样品库存，支持样品测试与小批量试产。

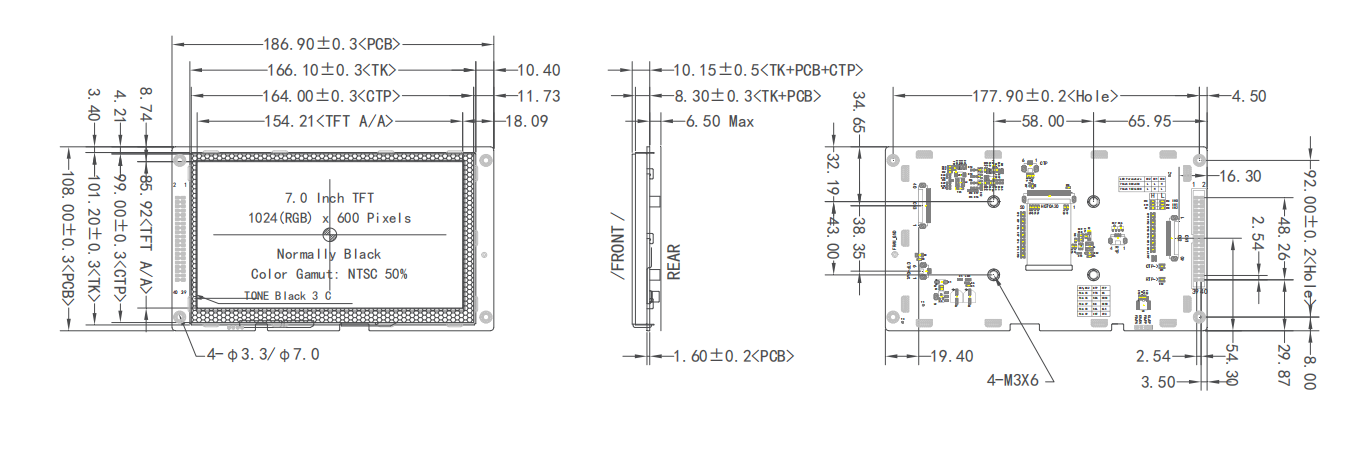

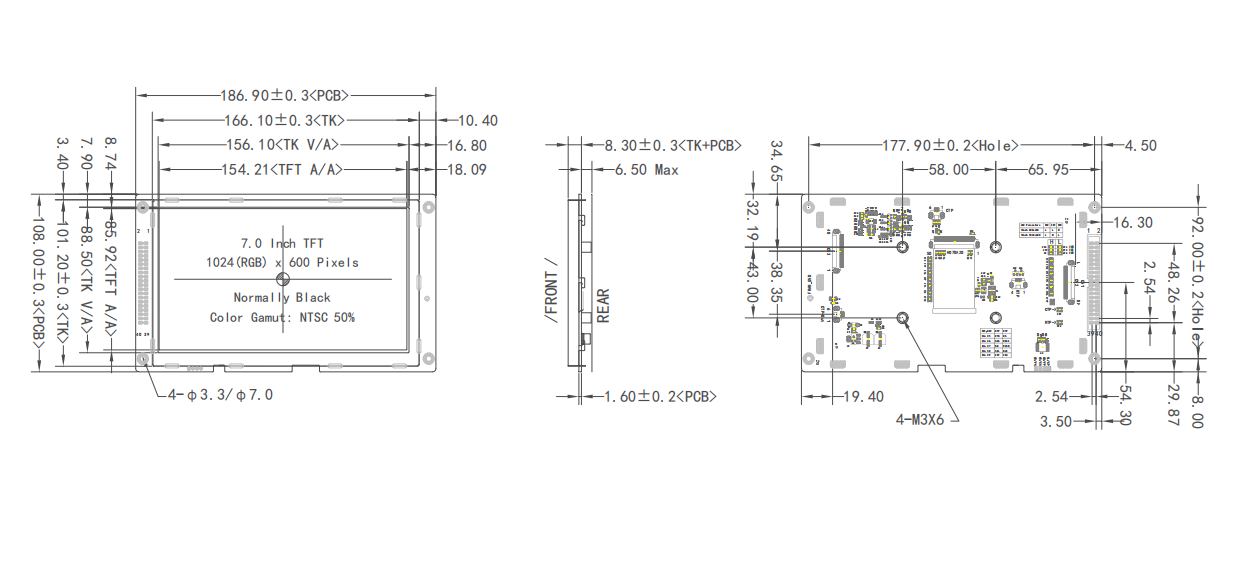

配套资料：规格书 PDF、机械尺寸图纸、引脚定义等。
定制服务：亮度定制、结构改型、接口适配、配套驱动板。
技术支持：接线指导、驱动初始化协助、一对一远程技术支持。
鑫洪泰HTM-H070A20-RGB-A01系列 ，7.0寸电容触摸屏TFT LCD显示模组，以单 5V 供电、安装定位孔与免初始化 RGB 接口，为工控显示与开发板项目提供便捷可靠的显示方案。
