16x2字符液晶模组 | 带白光背光 | MCU接口 | HTM1602-10

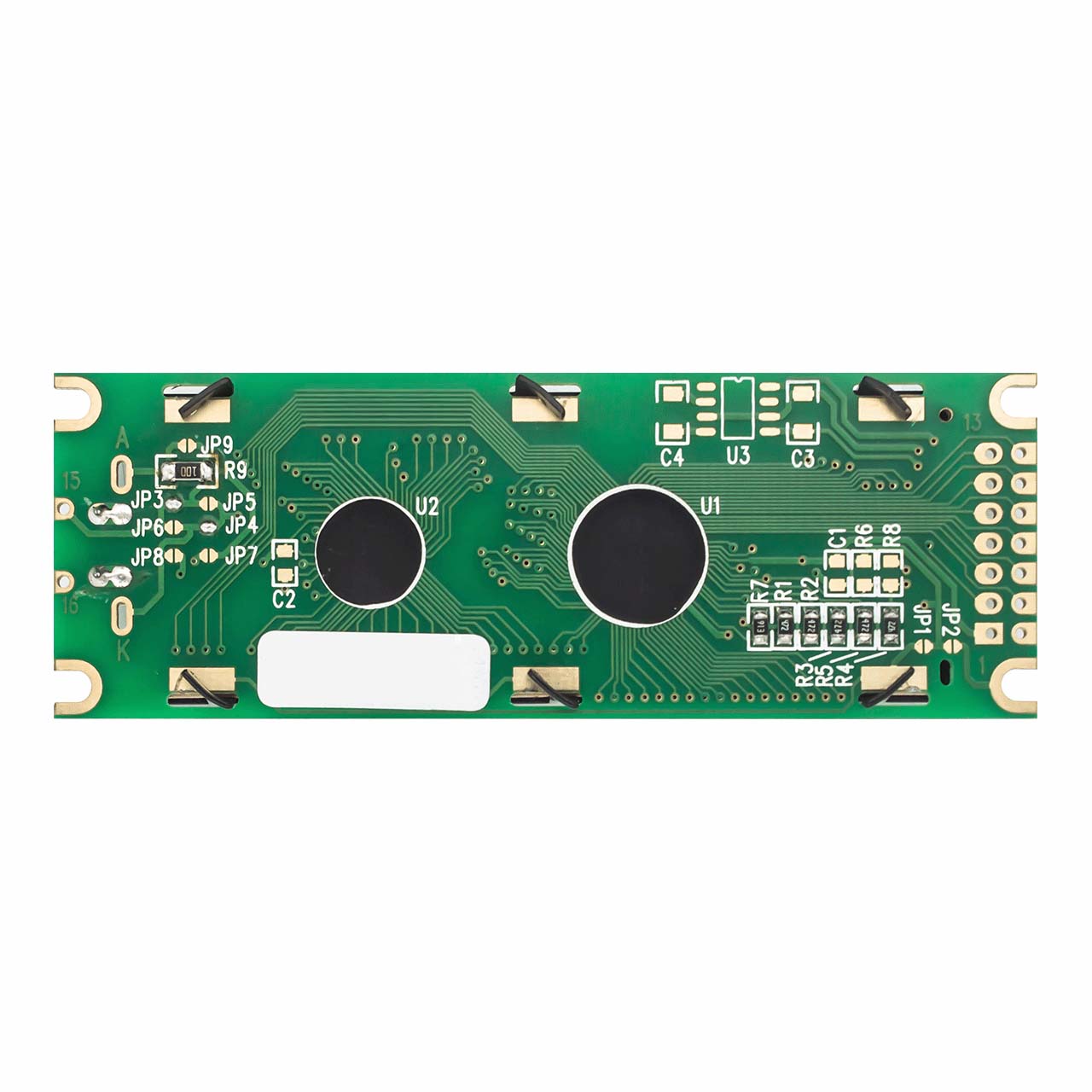

HTM1602-10 是一款16字符×2行字符液晶模组，采用标准COB封装工艺，驱动IC型号为ST7066U，配备白光LED背光，在光线较暗的工业环境中可清晰读取屏幕内容。该16x2字符液晶模组尤其适合需要清晰显示文字信息的工业控制场景。

外形尺寸为85.0×29.5×13.1mm，显示区域55.8×10.64mm，视域窗口64.5×15.8mm，点距0.62×0.64mm，可显示2行×16列字符，标准字符点阵为5×8点阵（含光标）。

该16x2字符液晶模组可显示英文字母、数字及常用符号（通过ASCII码输入），也支持自定义字符图形（用户可自行编写最多8个自定义字符图案），满足工业控制等场景的字符信息展示需求。16x2字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。该16x2字符液晶模组支持-20℃至+70℃宽温工作，适用于工业控制、仪器仪表等对可靠性有要求的应用环境。

16x2字符液晶模组的技术参数

模组外形尺寸：85.0mm（宽）×29.5mm（高）×13.1mm（厚度）

显示内容：16字符×2行

字符点阵：5×8点阵（含光标）

点距：0.62mm×0.64mm

驱动IC：ST7066U

接口方式：MCU并行接口，16PIN连接

供电电压：5.0V

背光类型：白光LED背光

工作温度：-20℃~+70℃

为什么选择16x2字符液晶模组？

该16x2字符液晶模组为产品设计带来以下核心竞争优势：

① 16字符×2行标准规格，信息一目了然

每行可显示16个字符，共2行，标准5×8点阵字符，可清晰呈现设备运行状态、参数数值、报警信息等文字内容，适合工业控制等场景。

② ST7066U驱动芯片，开发便捷

搭载ST7066U驱动芯片，配套资料和参考代码丰富，几乎支持所有主流单片机平台，工程师可快速完成显示功能开发。

③ 5.0V标准供电，兼容性强

标准5.0V供电电压，可直接兼容大多数工业级单片机系统，无需额外电平转换，简化硬件设计。

④ 宽温工作，适应复杂环境

-20℃至+70℃工作温度区间，可在工业现场、户外设备等场景下保持稳定显示。

16x2字符液晶模组适用于哪些场景？

该16x2字符液晶模组因其标准字符规格和宽温工作范围，在多个工业领域得到广泛应用：

工业控制：设备状态显示、运行参数监控、报警信息提示、PLC操作面板

仪器仪表：电力仪表、温控器、计数器、频率计

医疗设备：便携式监护仪、体温计、血压计

通信设备：网络设备状态显示

我们可以为这款16x2字符液晶模组提供哪些定制服务？

连接器自定义：可以轻松修改显示屏上的任何连接器以满足您的应用需求。我们的工程师可以焊接插脚接头、盒接头、直角接头以及您的显示器可能需要的其他连接器。

PCB改装：从多种PCB形状、尺寸、引脚和元件布局中选择，以完美适应您的应用。

背光颜色自定义：模块背光有多种组合可选，包括无背光或黄绿/蓝/白/琥珀/红/RGB背光选项，最多可选择48种效果。

字体自定义：提供多种字体库，包括英语/日语、西欧语、东欧语、斯堪的纳维亚语、西里尔字母（俄语）、希伯来语/阿拉伯语等。

线缆定制：调整线缆长度、位置和针脚配置，或添加额外连接器。选择设计精准的电缆解决方案，简化并保障连接安全。

16x2字符液晶模组的常见问题解答（FAQ）

问1：HTM1602-10采用什么接口？

答1：该16x2字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台。16PIN连接器中包含8位数据线（D0-D7）、读写控制线（R/W）、使能线（E）、数据/命令选择线（RS）及电源线，标准引脚定义，配套成熟的驱动代码和参考例程。该模组支持4位和8位两种数据总线模式，在MCU引脚资源紧张时可选4位模式，仅需4条数据线即可完成通信，灵活性高。

问2：该模组可以显示中文吗？

答2：该16x2字符液晶模组为标准字符液晶模组，内置英文ASCII字符和常用符号的字库，不直接支持中文显示。如需显示中文，可使用自定义字符（CGRAM）功能——用户可自行编写最多8个自定义字符（5×8点阵），可用来设计简单的汉字、单位符号或特殊图标。如需大量显示中文内容，建议选用图形点阵液晶模组（如128×64点阵屏）。
