类型：TFT带板模块
显示像素：800x480

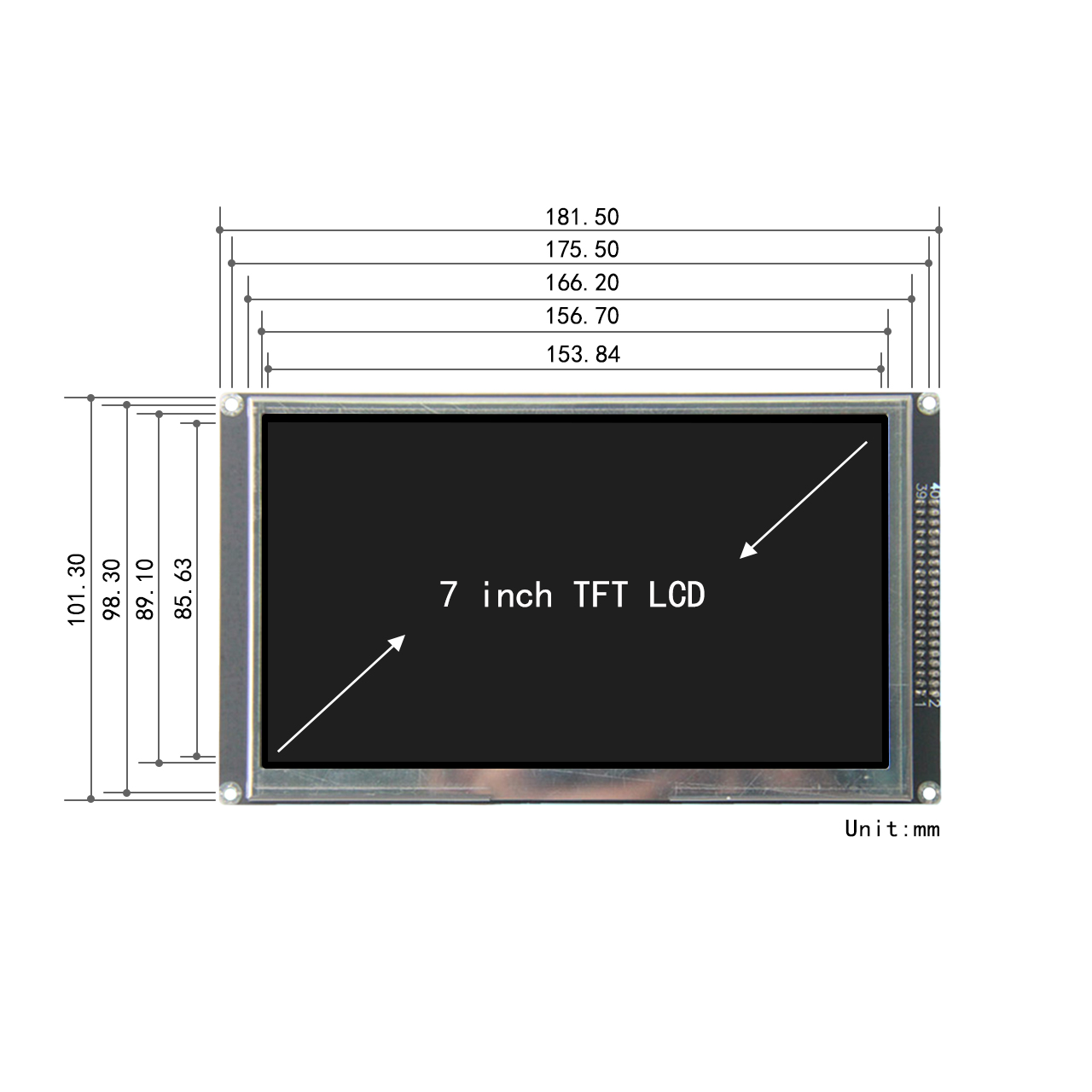

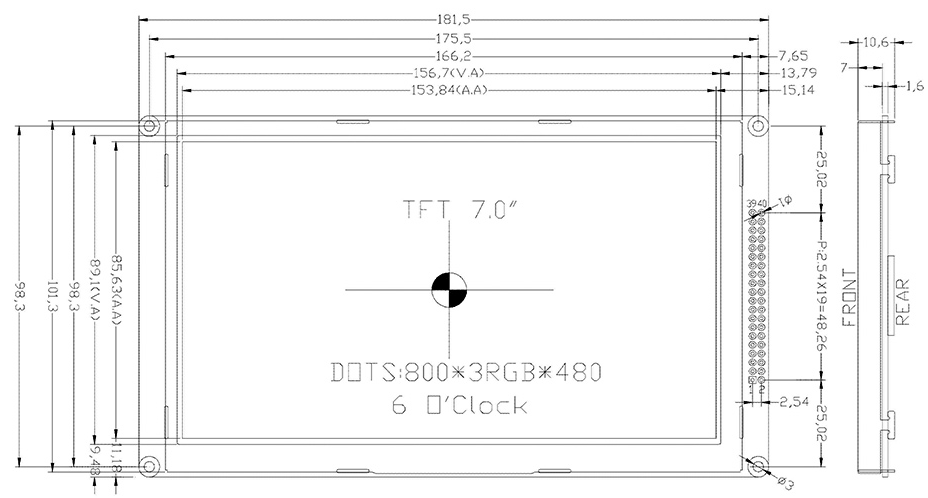

外形尺寸(mm) ：181.5×101.3×10.6
VA尺寸(mm)：156.7×89.1
AA尺寸(mm) ：153.84x85.63
应用：电力设备、仪器仪表
视角：6点
背光/亮度：800cd/m2
引脚：40pin
接口方式：MCU
特殊说明：带电阻触摸屏
工作温度：-20~70℃
供电电压：5.0V
驱动芯片：SSD1963

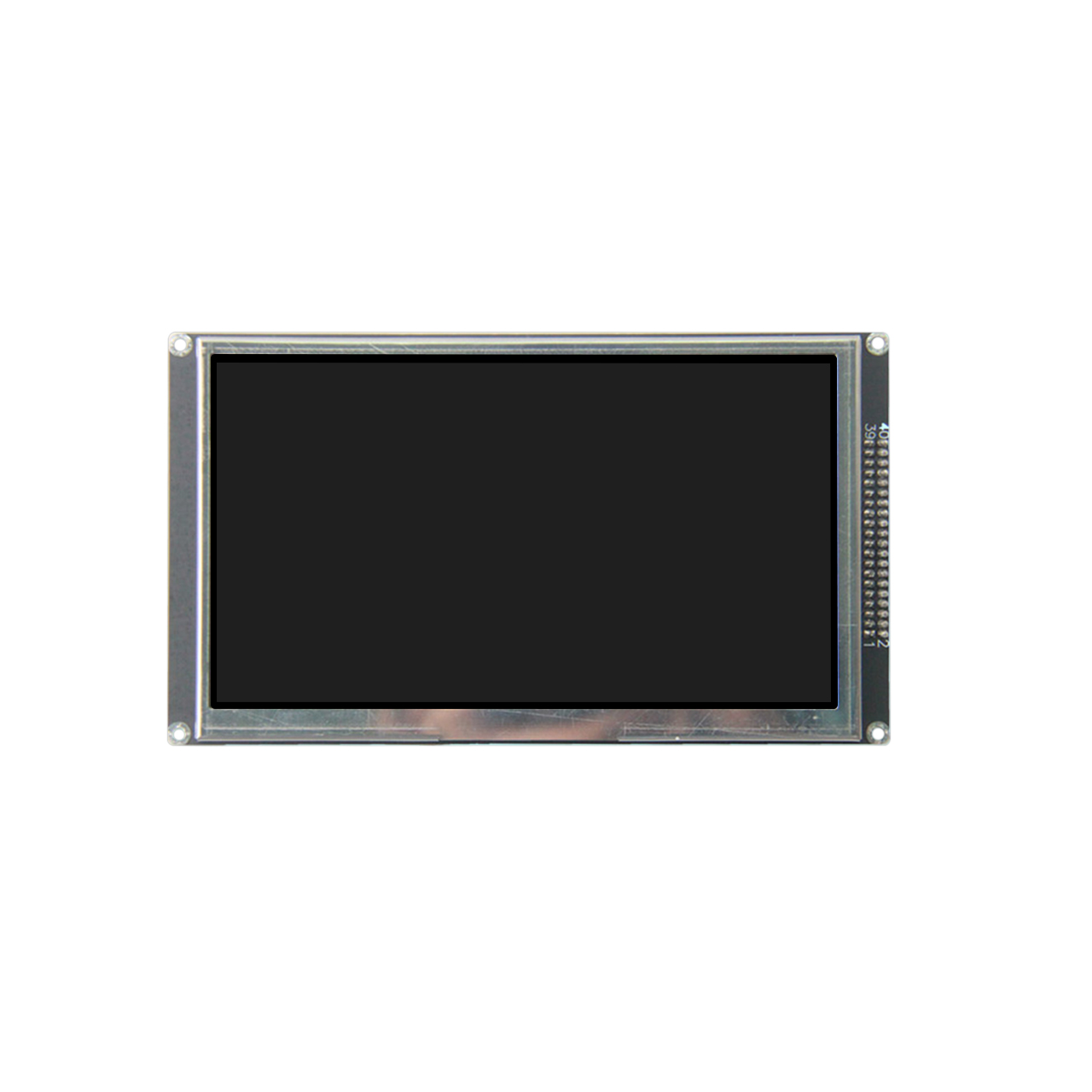

鑫洪泰 LCM-TFT070T1SVP16R40D 是一款7.0寸电阻式触摸屏TFT液晶模块，分辨率 800(RGB)×480，内置 SSD1963 控制器、TP 触摸驱动芯片 XPT2046、板载升压电路，STM32、51、MCU 单片机可直接驱动；支持 8-bit/16-bit 8080 MCU 并行接口，背光亮度 PWM 调节、局部垂直滚动、列页顺序配置、RGB 输出顺序切换、可选择显示颜色深度；7.0寸电阻式触摸屏TFT液晶模块板载外围电路，无需外加控制器板；工业宽温 -20℃~+70℃，适配各类单片机主控，广泛用于工业人机界面、仪器仪表、PLC 控制柜、嵌入式设备等人机交互项目。

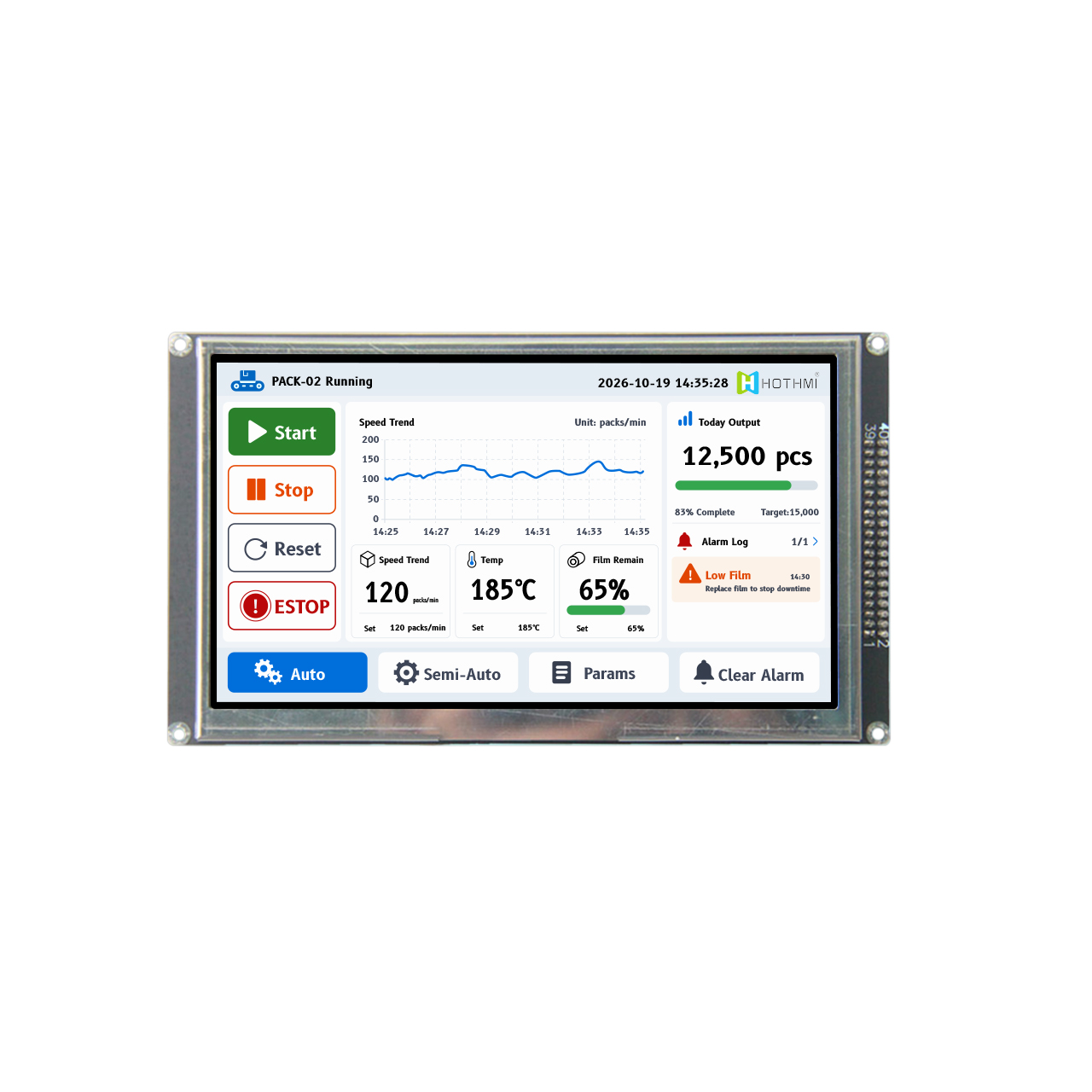

7.0寸 TFT 透射式面板，分辨率 800(RGB)×480，有效显示区域 153.84×85.63mm；典型亮度 800cd/㎡，对比度 300:1，全视角 85°，各个角度观看画面色彩偏移小，文字、图标、曲线、UI 界面显示细腻。
可以实现部分显示区域的垂直滚动：硬件自带局部画面垂直滚动功能，可单独设置指定显示区域滚动刷新，无需 MCU 不断刷新整屏画面，降低主控算力占用，适合菜单滑动、数据滚动展示等界面。
可以选择列和页的顺序：支持自定义配置列、页读写扫描顺序，可根据产品结构与屏幕安装方向调整画面排布，无需软件做复杂图像旋转算法，减少程序开发工作量，适配不同设备装配方向。
可以选择 RGB 的顺序：支持切换 RGB/BGR 像素数据输出顺序，可匹配液晶面板像素排列方式，解决画面颜色反相问题，不用修改图片素材，快速匹配不同版本的硬件方案。
可选择显示颜色深度：支持多种显示颜色深度配置，开发者可按需切换色深档位，在画面显示效果与数据传输速率之间灵活取舍，兼顾画面品质与 MCU 传输带宽限制。
白光 LED 组成背光系统，支持 SSD1963 寄存器 PWM 输出调节背光亮度，软件即可完成亮度分级控制，无需额外硬件 PWM 电路，适配室内、半室外不同环境亮度需求。
7.0寸电阻式触摸屏TFT液晶模块采用标准 8080 MCU 并口，硬件可选择配置 8 位、16 位数据总线，兼容 STM32、51等绝大多数单片机；不用外接 RGB 转接板，主控直接输出并口数据即可驱动屏幕，简化硬件设计。
板载 XPT2046 电阻触摸驱动，触摸信号从同一 40Pin 排针引出，通过 SPI 总线输出触摸坐标，实现点击、拖拽人机交互；电阻触摸支持戴手套操作，更适合工业现场等对耐用性要求高的环境。
工作温度 -20℃ ~ +70℃，储存温度 -30℃ ~ +85℃；完成高低温循环、高温高湿、ESD 静电等工业可靠性测试，在工控、设备机柜内部环境长期稳定工作。
参数分类 | 规格详情 |
|---|---|
产品型号 | LCM-TFT070T1SVP16R40D |
屏幕尺寸 | 7.0 寸 |
分辨率 | 800(RGB) × 480 |
有效显示区 AA | 153.84mm × 85.63mm |
内置控制器 | SSD1963 |
触摸芯片 | XPT2046，电阻式触摸 |
数据接口 | 8080 MCU 并口，可配置 8-bit/16-bit |
背光 | 24 颗白光 LED，VF=9.6V，IF=240mA |
典型亮度 | 800 cd/㎡ |
典型对比度 | 300:1 |
可视角度 | 全视角 85° |
工作温度 | -20℃ ~ +70℃ |
储存温度 | -30℃ ~ +85℃ |
工业人机 HMI：PLC 控制面板、变频器人机界面、设备本地操作屏、工控检测装置
仪器仪表设备：分析仪器、试验设备、医疗配套设备、测试装置彩色操作界面
嵌入式单片机项目：STM32/ESP32 开发板验证、DIY 嵌入式项目、教学实验平台
智能设备终端：充电桩人机界面、仓储控制终端、机柜本地显示屏、小型智能控制柜
Q1：这个屏幕是什么接口，必须用 STM32 吗？
A：8080 MCU 8-bit/16-bit 可切换并口，STM32、51、PIC、ESP32 等带并口单片机都可以驱动，不是必须 STM32。
Q2：需要额外 SSD1963 转接板吗？
A：该7.0寸电阻式触摸屏TFT液晶模块已经内置 SSD1963、XPT2046 触摸芯片与升压电路，不需要额外外接 SSD1963 转接板，单片机直接接 8080 并口即可。
Q3：SSD1963 控制器可以调整哪些功能？
A：支持 PWM 背光调节、局部垂直滚动、列页读写顺序、RGB/BGR 顺序切换、多档显示色深配置，同时支持画面翻转、TE 同步输出、休眠模式。
现货库存：LCM-TFT070T1SVP16R40D 常备样品库存，支持样品测试、小批量试产、批量供货。
配套资料：规格书 PDF、机械尺寸图纸、40Pin 引脚定义等。
定制服务：背光亮度调整、引脚定义调整、尺寸调整等需求。
技术支持：硬件接线指导、驱动调试协助、一对一远程技术支持，助力项目落地。
鑫洪泰 LCM-TFT070T1SVP16R40D，7.0寸800×480 带 SSD1963 与 XPT2046 触摸 TFT 液晶模块，单片机 MCU 友好的 8080 并口，硬件功能丰富，工业宽温，为工业 HMI、仪器设备、嵌入式项目提供高性价比彩色显示触控方案。
