  • 型号: 128x64 图形点阵液晶模组/HTM12864-122

    类型:LCM

    显示像素:128x64

    外形尺寸(mm) :93x70x13.5

    VA尺寸(mm):60.77x32.93

    AA尺寸(mm) :128x64

    点间距mm:0.48x0.51

    有效尺寸mm:128x64

    应用:仪器仪表

    视角:6H

    引脚:20pin

    接口方式:SPI

    特殊说明:抗静电ESD 8KV

    工作温度:-20~70℃

    供电电压:3.3V

    驱动芯片:ST7567

产品叙述

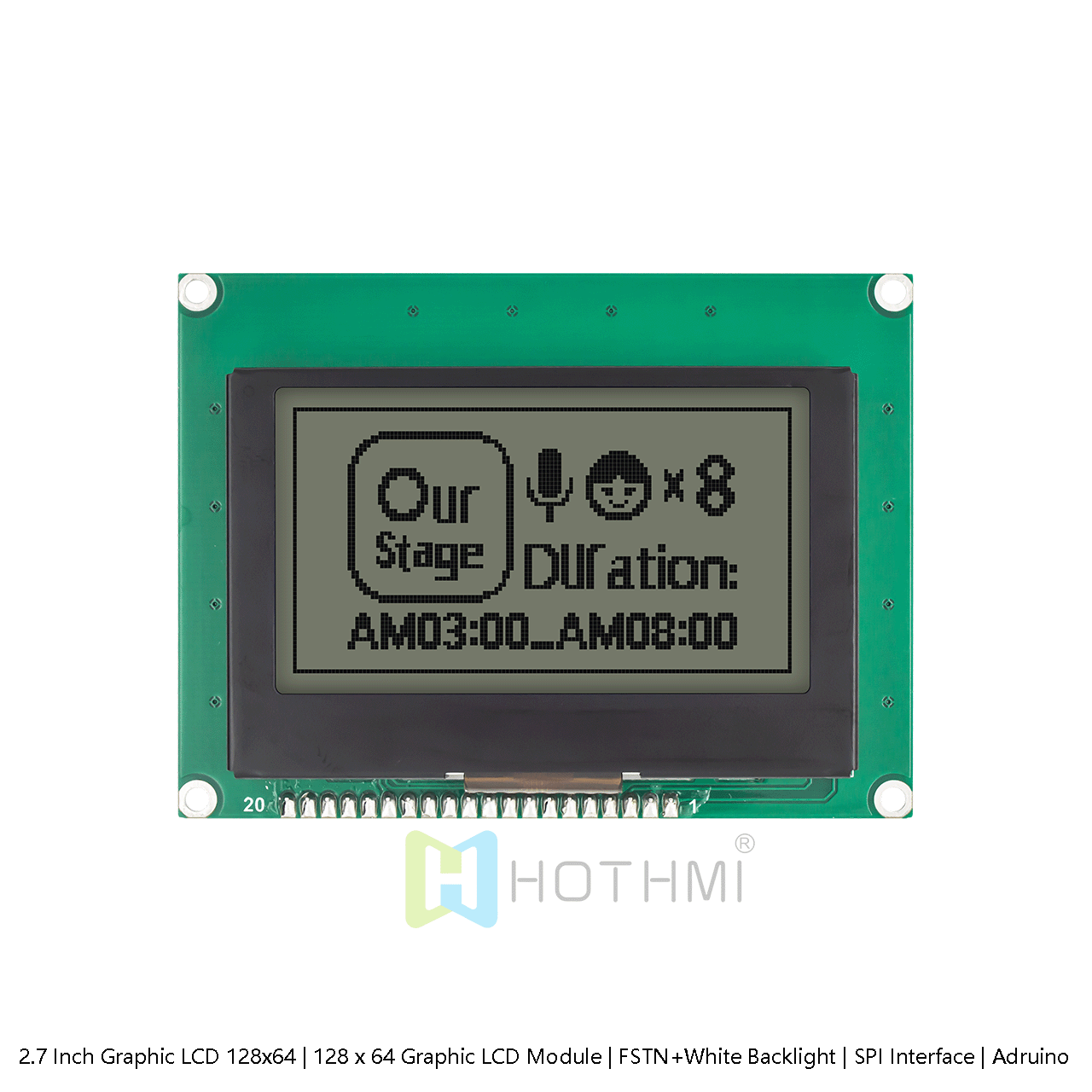

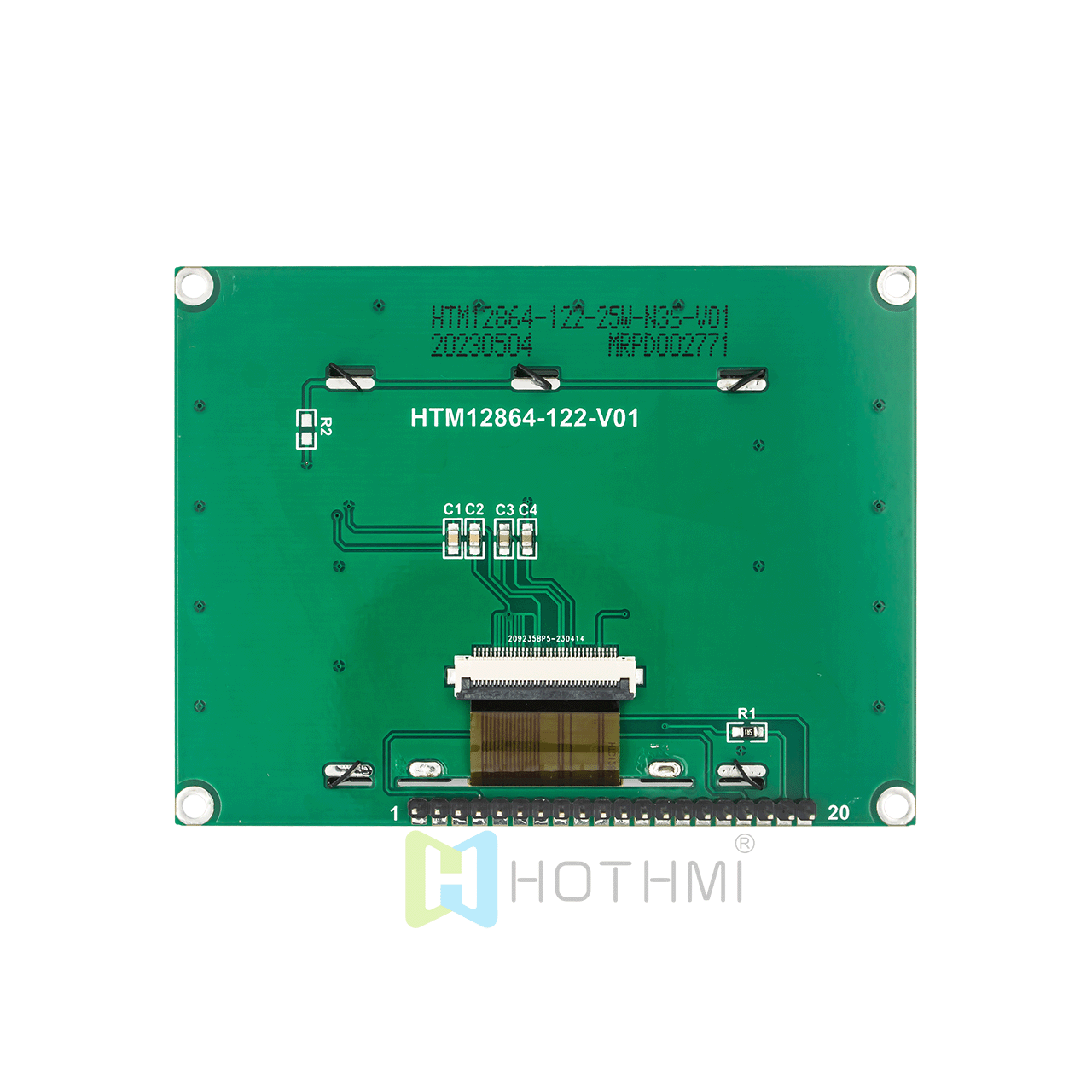

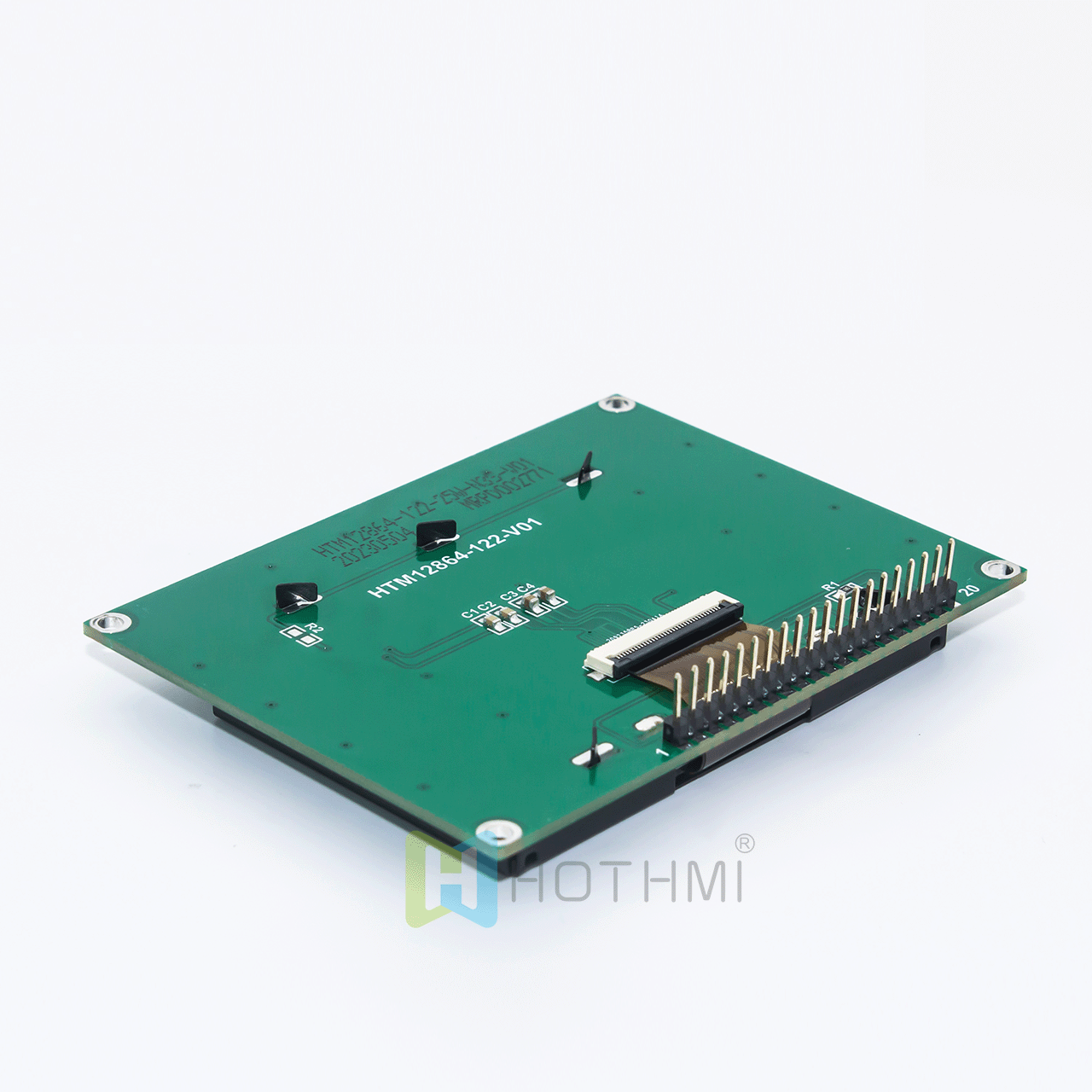

128X64图形液晶模块| FSTN + 白色侧背光显示器/HTM12864-112

HTM12864-122-25W-N3S-V01 | 单色图形模块 | 128x64 像素 | 透反式液晶显示器 | 侧面白色背光| STN (+) 正极显示 | 内置负电压

HOTLCD 128x64 图形液晶显示模块在白色背景上显示暗像素。 这种透反式 LCD 显示屏在环境光或背光下可见,同时提供 -20 至 70 摄氏度的宽工作温度范围。 这款 HTM12864-122-25W-N3S-V01 显示器包含内置负电压。 它具有 6:00 的最佳视野,在 3.3V 电源电压下工作并且符合 RoHS 标准。




Mechanical Data



ItemStandard ValueUnit
Module Dimension93x70x13.5mm
Viewing Area88x65mm
Mounting Hole60.77x32.93mm
Dot Pitch0.48x0.51mm
Dot Size

0.45x0.49

mm



Electrical Characteristics

ItemSymbolStandard Value
typ.
Unit
Input VoltageVDD3.3V






搜索关键词:128x64 lcd, 128 x 64 lcd, lcd 128 x 64

128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 0128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 1128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 2



液晶定制解决方案

线缆定制

调整电缆的长度、位置和引出线或添加额外的连接器。 获得经过精确设计的电缆解决方案,使您的连接更加流畅和安全。

128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 3


128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 4

连接器定制

轻松修改显示器上的任何连接器以满足您的应用要求。 我们的工程师能够为排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器执行焊接。


128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 5

界面定制

从多种界面选项中进行选择,或咨询我们的专家以选择最适合您项目的界面选项。 我们可以将 HI、USB、SPI、VGA 等整合到您的显示器中,以实现您的设计目标。


128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 6

PCB修改

从各种更改中进行选择,包括 PCB 的形状、尺寸、引出线和组件布局,以使其完美适合您的应用。



128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 7
