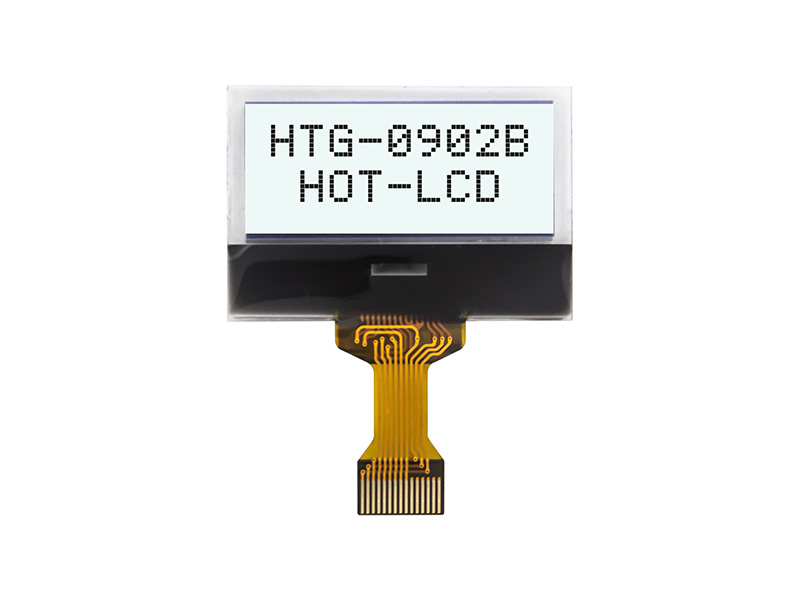

加板COG液晶模组,是指将COG液晶显示屏,连接件,控制与驱动等外围电路,PCB电路板,背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的加板COG液晶模组(LCM)的技术规格如下:
点阵数有:122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度:常温0~+50℃、宽温-20~+70℃、超宽温-30~+80℃;
接口类型:3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口;
显示模式:白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等;
勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
128X64 图形COG LCD | FSTN + GRAY/HTM-COG12864C01A-MCU8080 | LCM | 128x64 |
![]() |
52.0x44.2x6.4 | 36.0x23.5 | 33.25x20.45 | 6H | 白光 | 18PIN | MCU | -20~70℃ | 3.3v | ST7567 | |||
HTM-COG12864I01A-MCU8080 | LCM | 128x64 |
![]() |
71.0x63.7x7.8 | 65.5x38.0 | 60.77x32.93 | 6H | 白光 | 18PIN | MCU | -20~70℃ | 3.3V | ST7567 | |||
HTM-COG13264C01A-MCU8080 | LCM | 132x64 |
![]() |
66.0x56.2 | 53.2x31.5 | 48.8x26.2 | 6H | 白光 | 18PIN | MCU | -20~80℃ | 3.3v | ST7567 | |||
HTM-COG12864T01A-MCU8080 | LCM | 128x64 |
![]() |
58.0x51.2x6.2 | 45.2x27.0x6.2 | 40.92x24.28 | 6H | 白光 | 18PIN | MCU | 抗静电ESD 8KV | -20~80℃ | 3.3v | ST7567 | ||
HTM-COG12864N01A-MCU8080 | LCM | 128x64 |
![]() |
78.0x54.0 | 62.3x33.5x7.6 | 55.01x27.49 | 6H | 白光 | 18PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 3.3v | ST7567 | ||
240X120 图形点阵 COG LCD 模块 FSTN+ 显示屏,带白色背光 HTM240120B | 标准COB字符液晶模组 | 240x120 |
![]() |
84.0x50.0x6.6 | 72.0x37.0 | 67.17x33.57 | 0.28x0.28 | 12H | 16pin | MCU | 抗静电ESD 8KV | -20~70℃ | 3.3V | UC1608 |
