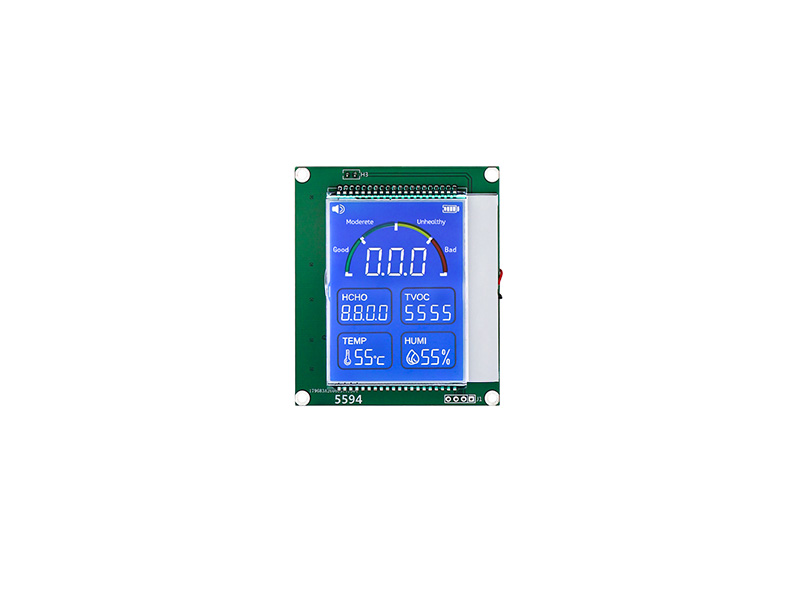

即LCD屏和PCB板组合而成的液晶显示模组,PCB板内置邦定或者贴片LCD驱动芯片,使用时只需MCU IO口与液晶显示模组的数据接口连接即可驱动显示。
鑫洪泰公司目前可以提供的液晶显示模组的技术规格如下:
工艺类型:TN、HTN、STN、FSTN和最新的VA全视角工艺;
偏光模式:全透、半透、反射、RDF;
接口类型:MCU/3line-SPI,I2C
PIN间距:2.54mm、2.0mm、1.8mm、1.5mm、1.27mm;
最大尺寸:395mm X 345mm;
驱动路数:1/4DUTY,1/8DUTY,(占空比);
电压范围:2.5V~5V。
勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
产品应用 | 视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
加油机液晶显示模组/符合国家标准/HTM68227 | 段码LCM | 段码 |
![]() |
200x140x13.5 | 151x120.2 | 加油机 | 6H | 黄绿光 | 20PIN/6PIN | -20~70℃ | 5.0v | |||||
烤烟叶机专用液晶显示模组/HTM68228 | 笔段LCM | 笔段 |
![]() |
190x123x11 | 168.61x91.5 | 烤烟叶机 | 6H | 绿色 | 14PIN | SPI | 符合烤烟叶机国家标准 | -20~70℃ | 5.0V | HT1621 | ||
汽车测试转速表液晶模组 | 笔段LCM | 按需定制 |
![]() |
按需定制 | 汽车仪器仪表 | 6H | SPI | -20~70℃ | 5.0v | |||||||
医疗设备液晶显示模组 | 笔段LCM | 按需定制 |
![]() |
按需定制 | 制氧机、血压计、血糖计 | 12H | SPI | -20~70℃ | 5.0v | |||||||
加油机液晶显示模组/HTM68200 | 笔段LCM | 按需定制 |
![]() |
152.4*126*7.7 | 加油机 | 6H | 7PIN | -20~70℃ | 5.0v | |||||||
网络电话液晶显示模组 | 笔段LCM | 按需定制 |
![]() |
按需定制 | 网络电话 | -20~70℃ | 5.0v | |||||||||
电表笔段液晶显示模组 | 笔段LCM | 按需定制 |
![]() |
按需定制 | ||||||||||||
蓝底白字液晶显示模组/加气机 加油机液晶显示模组/HTM68493 | 段码LCM | 段码 |
![]() |
200x159x13.6 | 170.9x124 | 加气机,加油机 | 6H | 白光 | 20PIN | I2C | -20~70℃ | 3.3V/5V可选 | PCF 8576 | |||
白底黑字液晶显示模组/加气机/加氢站设备/天然气设备/加油机/液晶显示模组/HTM68493 | 段码LCM | 段码 |
![]() |
200x159x13.6 | 170.9x124 | 加氢站设备,天然气设备,加气机,加油机 | 6H | 白光 | 20PIN | I2C | -20~70℃ | 3.3V/5V可选 | PCF 8576 |
