引言：无处不在的视觉窗口
每天，我们通过智能手机获取信息、用电视观看新闻、操作电脑处理工作、在汽车中控屏上规划路线。这些色彩鲜艳、响应灵敏的屏幕已成为现代生活中理所当然的存在。但很少有人会停下来思考：这些屏幕究竟是如何工作的？
在众多显示技术中，TFT LCD（薄膜晶体管液晶显示器）凭借其成熟的技术体系和持续不断的创新，已在显示市场占据主导地位超过二十年。本文将从技术原理、架构设计、演进历程到未来趋势，为您全面解析这项深刻影响现代生活的显示技术。
TFT LCD 是如何工作的？
TFT LCD，全称薄膜晶体管液晶显示器，属于有源矩阵液晶显示技术。通俗来说，它的核心思路是：在屏幕背后为每个像素点都单独安装一个微型开关，这样就可以独立控制每一个像素的亮度与颜色，实现精准显示。
这套工作机制融合了物理学、材料科学和半导体工程等多学科的成果：
液晶的光学特性：液晶分子具有双折射特性，其排列方向可通过外加电场精确调整，从而控制光线穿过时的偏振状态
薄膜晶体管开关矩阵：每个像素背后都有一个由非晶硅或多晶硅制成的微型晶体管开关，构成有源驱动矩阵，使像素在刷新间隙能够保持状态，无需持续供电
偏振光与滤光协同：偏光片、液晶层和彩色滤光片三者配合，精确控制每个子像素的光线透射量
实际工作流程：当系统需要点亮某个像素时，对应的TFT开关导通，向液晶单元施加电压，液晶分子随之偏转，从而控制光线的透过比例。通过独立调节红、绿、蓝三个子像素的透光量并加以混合，最终组合出所需的全彩画面。
从宏观到微观：TFT LCD 技术架构全解析
宏观视角：TFT LCD在显示技术版图中的地位
从显示技术演进的大坐标来看，TFT LCD 是平板显示领域最成熟、应用最广的技术路线。之所以能够从众多技术中脱颖而出，源于它在多个关键维度上的均衡表现：
对比 CRT（阴极射线管）：实现了超薄机身、低功耗、无几何畸变，是一次彻底的形态革命
对比 PDP（等离子显示）：在分辨率、制造成本和产品寿命上均占优，最终在市场竞争中胜出
对比 OLED（有机发光二极管）：虽然 OLED 在对比度和响应速度上领先，但 TFT LCD 在大尺寸生产、成本控制和产品寿命方面仍有明显优势
市场地位：TFT LCD 几乎覆盖了所有显示场景——小到智能手表，大到户外广告屏，横跨消费电子、工业控制、车载显示、医疗设备等多个领域。根据市场研究公司DSCC的数据，TFT LCD 仍占据全球显示面板出货量的 70% 以上，是无可争议的主流显示技术。
全球显示面板技术出货量份额图表（基于 DSCC 报告）
显示技术类型 |
2023年数据统计 |
主要应用场景 |
当前市场状况简述 |
TFT LCD |
~71% |
电视、显示器、笔记本电脑、平板电脑、车载显示器、商业用途、工业控制 | 绝对的市场中流砥柱。凭借成熟的产业链、极高的性价比以及在超大型产品领域无可替代的制造优势，我们将继续主导市场。 |
柔性/刚性OLED |
~28% |
智能手机（主要是高端机型）、智能手表、高端电视、笔记本电脑 | 高端市场领导者。智能手机领域的高渗透率以及向中型IT领域的积极扩张是其增长的主要驱动力。 |
其他技术 |
~1% |
专业显示，新兴应用 | 小众及未来市场。包括微型LED、量子点自发光（QLED）、电子纸（E Ink）等。目前市场份额较小，但代表着长期的技术发展方向。 |
中观视角：TFT LCD 的层级结构

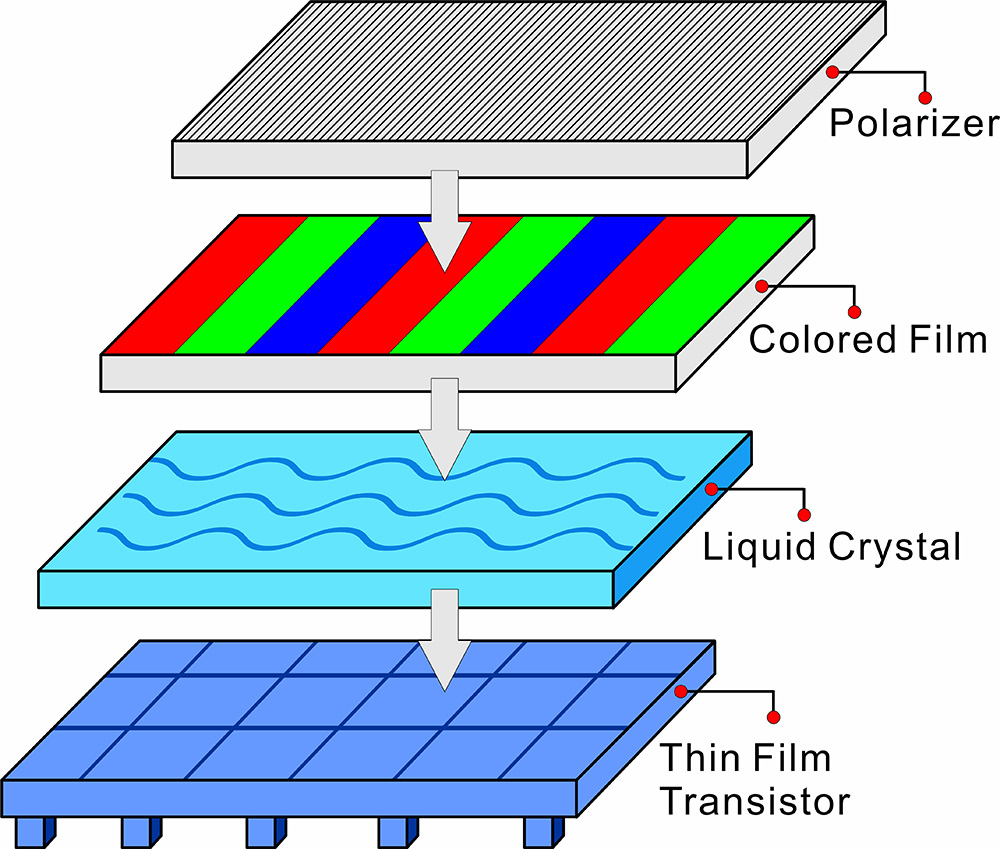

从结构上看，一块完整的 TFT LCD 模组由多个功能层精密堆叠而成，各司其职、协同工作：
层级 |
功能说明 |
| 背光单元 | 提供均匀的面光源。早期用 CCFL 冷阴极荧光灯，现在普遍采用 LED 阵列 |
| 偏光片 | 贴在面板最外层，只允许特定方向的光线通过 |
| 玻璃基板 | 两片超薄玻璃，分别承载 TFT 阵列和彩色滤光片 |
| TFT 阵列层 | 在底部玻璃基板上制造的薄膜晶体管矩阵，每颗像素对应至少一个晶体管 |
| 液晶层 | 封装在两片玻璃之间的液晶材料，厚度仅数微米 |
| 彩色滤光片层 | 在顶部玻璃基板上制造的红、绿、蓝三色滤光片阵列 |
| 驱动电路 | 包含源极驱动器和栅极驱动器，将视频信号转换为控制像素的电压信号 |
这种多层结构融合了材料科学、半导体技术和光学工程，每一层各司其职，共同实现高质量的图像显示。

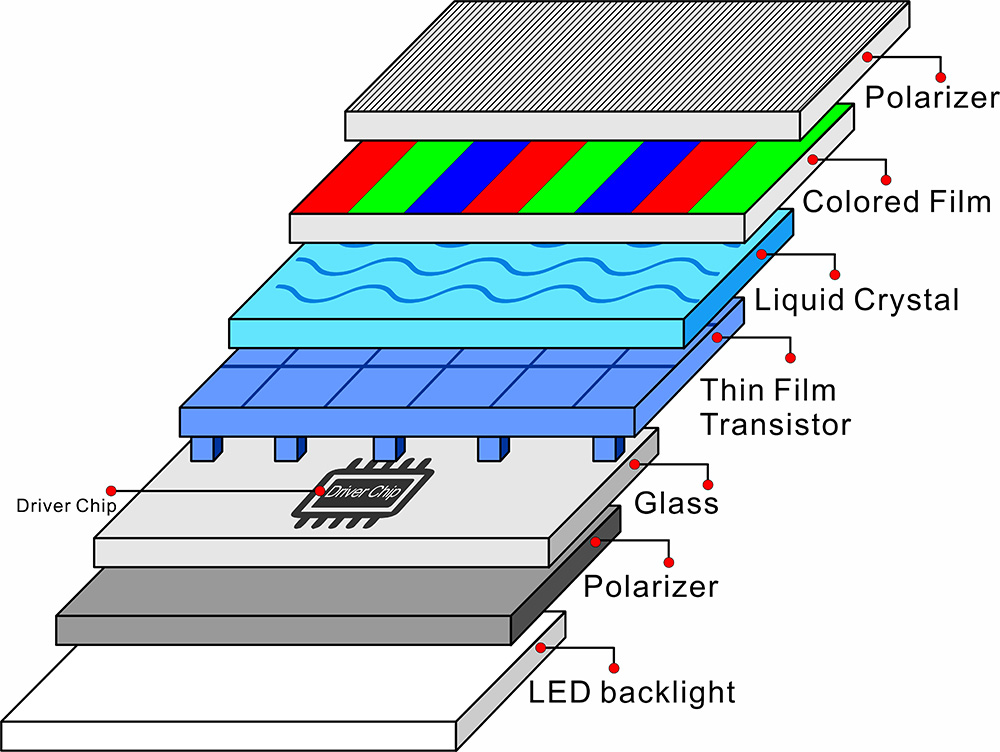

TFT LCD 分层结构示意图
微观视角：像素级的精密工程
在显微镜下，每个 TFT LCD 像素都像一个微型的机电系统。典型的像素单元包含以下核心部件：
TFT 开关：充当像素的“阀门”，控制电压是否施加到液晶单元
液晶电容器：储存电荷，维持液晶分子的偏转状态
储能电容器：辅助主电容器，防止电压过快下降
像素电极：与公共电极配合，形成驱动液晶分子偏转的电场
技术演进与创新路径
TFT LCD 技术的发展并非一日之功，而是通过数十年持续的材料突破、结构优化与工艺革新逐步积累而成。以下从三个维度梳理其演进脉络。
1. 材料创新：性能跃升的基石
液晶材料：从 TN 到 IPS 再到 VA，每一次迭代都推动了可视角度和对比度的显著进步
半导体材料：从非晶硅（a-Si）到低温多晶硅（LTPS），电子迁移率提升近百倍，为高分辨率、高刷新率屏幕奠定了基础
背光技术：色域从 CCFL 时代的约 72% NTSC，扩展到白光 LED 的约 85%，再借助量子点技术突破 100%+，色彩表现力逐年攀升
2. 结构创新：功能集成度的持续提升
自对准技术：减少光刻步骤，提升生产效率和良率
COA 技术（Color Filter on Array） ：将彩色滤光片直接制作在 TFT 阵列上，提高开口率和亮度
GOA 技术（Gate on Array） ：将栅极驱动器集成在玻璃基板上，大幅缩减边框宽度，实现窄边框设计
3. 工艺创新：规模制造能力的飞跃
玻璃基板大型化：从第 1 代（300×400mm）发展到第 10.5 代（2940×3370mm），面积扩大 50 多倍，大尺寸面板成本显著下降
低温工艺：可在更薄的塑料基板上制造，为柔性显示铺平道路
喷墨打印技术：在部分制程中替代传统光刻，降低材料和能源消耗
下表总结了主导 TFTLCD 背光发展的三大核心技术，并阐述了它们的原理、优缺点以及当前意义。
特征尺寸 |
第一代：CCFL背光 |
第二代：白色LED背光 |
第三代：量子点背光 |
主要技术 | 冷阴极荧光灯管。利用高压激发汞蒸气产生紫外光，进而激发灯管内壁上的荧光粉，使其发出白光。 | 蓝色发光二极管激发黄色荧光粉，两者混合后产生白光。这是一种基本的光源，可以从侧面照射或直接向下照射。 | 光致发光量子点。用蓝色LED激发量子点薄膜/管，产生纯净的红绿色光，然后将其与剩余的蓝光混合，产生白光。 |
核心优势 |
技术成熟，初期成本低，发光均匀性好。
| 1. 更薄：侧入式设计让电视/显示器极致纤薄。 2. 节能：功耗比 CCFL低 30%-50%。 3. 环保：无汞，更易回收。 4. 长寿命，稳定性高。 | 1. 色域革命：NTSC/sRGB 色域覆盖率从~70%提升至 100%+，完美覆盖 DCI-P3电影级色域。 2. 色彩纯正：光谱窄，色彩饱和度高且准确。 3. 高亮度与高效率。 |
主要优势 | 1. 含汞，不环保。 2. 功耗高。 4. 色域窄（约 NTSC72%）。 5. 亮度均匀性随时间衰减。 | 1. 色域提升有限：相比 CCFL 有改善，但仍无 法覆盖广色域标准。 2. 对比度依赖结构：侧 入式难以实现精细分 区调光。 | 1. 成本较高：材料与制造工 艺成本高于普通白光 LED。 2. 寿命与稳定性：早期量子 点材料对氧、水敏感，需精 密封装，现已大幅改善。 |
应用时代与定位 | 2000-2010 年代初期 的绝对主流，广泛应用 于早期 LCD 电视、显 示器。 | 2010 年代至今的绝对 主流，彻底取代 CCFL， 成为所有消费级 LCD 产品的标准配置。 | 2015 年至今的高端/画质旗 舰定位。广泛应用于高端电 视、专业显示器和电竞显示 器，是提升 LCD 画质对抗 OLED 的关键技术。 |
提升用户体验 | 实现了 LCD 的普及， 但色彩表现力（尤其 红、绿色）相对平淡。
| 带来了轻薄化的工业 设计革命，并显著降低 了能耗，是液晶普及的 基石。 | 带来了颠覆性的色彩体验， 使 LCD 首次能呈现极其鲜 艳、生动且准确的色彩，视 觉冲击力直逼 OLED。 |
应用生态系统和市场影响
TFT LCD 技术的广泛应用，已经远远超出了“显示”这一单一功能，深刻地重塑了多个行业的面貌，几乎覆盖了所有需要视觉交互的领域——从消费电子到工业控制，从汽车座舱到公共空间，它的身影无处不在。
在消费电子领域，它是智能手机、平板、笔记本和电视的标配；在专业显示领域，它支撑着医疗诊断显示器、工业控制面板和航空驾驶舱的精准信息呈现；在汽车电子领域，它驱动着车载信息娱乐系统、全液晶仪表盘和抬头显示器的体验升级；在公共显示领域，它承载着数字标牌、自助服务终端和户外广告大屏的视觉输出。近年来，随着智能家居、物联网终端和可穿戴设备的兴起，TFT LCD 的应用边界还在不断向外延伸。
值得注意的是，TFT LCD 的普及带来的不仅是商业价值，更深远的影响在于社会层面。随着显示面板成本持续走低，信息终端的价格门槛被大幅拉低，发展中国家越来越多的普通民众第一次拥有了接入全球信息网络的能力——学习、工作、获取资讯的门槛随之降低。这种“信息平权”的推动力，已经超越了技术本身的意义，让知识传播更快、让教育覆盖更广、让商业机会更加平等。
结语：一项技术的演进启示
回望 TFT LCD 的发展轨迹，它走过的路恰如现代科技演进的缩影——从基础物理发现走向实验室原型，再从实验室走向大规模工业化生产，而后在数十年的市场应用中不断迭代、持续完善。它融合了材料科学、半导体工艺和光学工程的智慧，也凝聚了全球产业链上下游的协同力量。
即便新的显示技术层出不穷，TFT LCD 依然用持续的创新证明了一件事：成熟不等于过时，稳定不等于停滞。它依然是连接人类与数字世界最可靠、最普及的界面，承载着信息传递、知识分享和用户体验的日常需求。
更重要的是，TFT LCD 所代表的不仅是一种技术产品。它体现了人类将基础科学转化为实用工具的能力——这种转化本身，就是文明进步的缩影。当我们注视一块屏幕时，看到的不仅仅是图像和文字，更是一个微观世界：数十年的科学积累、全球合作的产业网络、以及持续不断的技术突破。
