连接主控芯片（MCU、MPU或CPU）与液晶显示屏的方式有很多种，LVDS接口是其中最常见的一种方案。
图1 MCU与液晶之间的连接
LCD驱动基础：为什么必须用交流电？
LCD（液晶显示屏）不能使用直流电驱动，必须采用交流电，并且要求总电流必须为零。这是因为直流电会导致液晶材料发生电化学反应，长期使用会不可逆地损坏液晶特性。
图2：LCD驱动波形示意图
LCD控制器与驱动器的分工
在液晶显示系统中，驱动IC主要分为两类：
公共驱动（Common Driver）：负责产生行扫描信号，决定显示哪一行
分段驱动（Segment Driver）：负责产生列数据信号，决定该行显示什么内容
控制器IC负责接收来自MPU的数据（通常为ASCII或JIS编码），将其暂存在内部RAM中，并转换成串行信号发送给驱动IC。
LVDS接口
LVDS（低压差分信号）是一种电气数字信号标准，可以通过廉价的双绞线铜缆以非常高的速度运行。最常用在大面板（>7英寸）

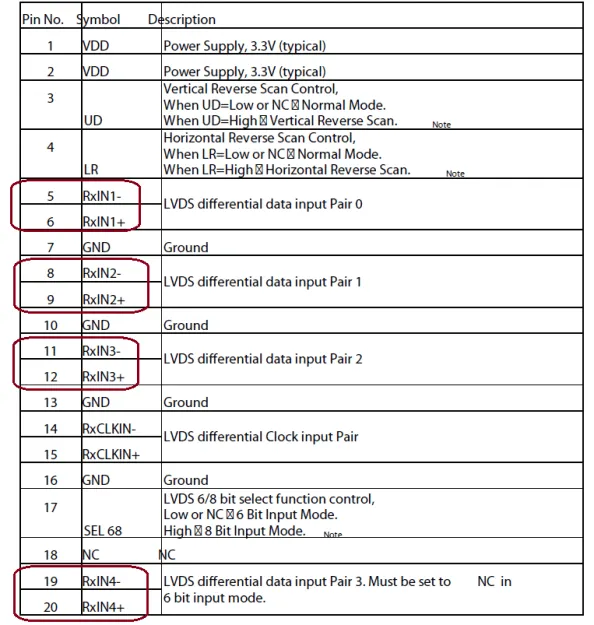

图3 LVDS接口示例
LVDS接口的核心技术优势
LVDS接口之所以在大尺寸显示领域占据主导地位，主要得益于以下优势：
1. 高速传输能力
数据传输速率可达数百Mbps至Gbps级别，轻松支持高分辨率、高刷新率显示需求，为1080p、4K等高清显示提供充足的带宽保障。
2. 低功耗设计
差分信号传输的工作电压低（典型值约350mV），功耗远低于并行接口方案，适合对功耗有要求的系统设计。
3. 低电磁干扰（EMI）
差分信号的两根线电流方向相反，产生的电磁场相互抵消，有效降低电磁辐射。
4. 抗干扰能力强
差分信号对共模噪声有天然抑制作用，即使长距离传输也能保持信号完整性，适合工业现场等复杂电磁环境。
5. 线缆数量少
相比并行RGB接口动辄数十根数据线，LVDS仅需4-10对差分线即可完成数据传输，大幅简化布线和连接器设计
典型应用场景
LVDS接口在大尺寸显示领域应用广泛，常见于以下场景：
工业HMI人机界面
车载信息娱乐系统（中控屏、仪表盘）
医疗显示设备（监护仪、诊断显示屏）
数字标牌与广告机
安防监控显示终端
总结
LVDS接口凭借其高速传输、低功耗、低EMI、抗干扰强的技术特点，已成为大尺寸TFT显示屏的主流连接方案。无论是在工业HMI、车载显示还是医疗设备领域，LVDS都能为大尺寸屏幕提供稳定高效的数据传输保障。对于需要长距离传输、高分辨率显示或电磁兼容要求较高的项目，LVDS接口无疑是理想的显示连接方案。
