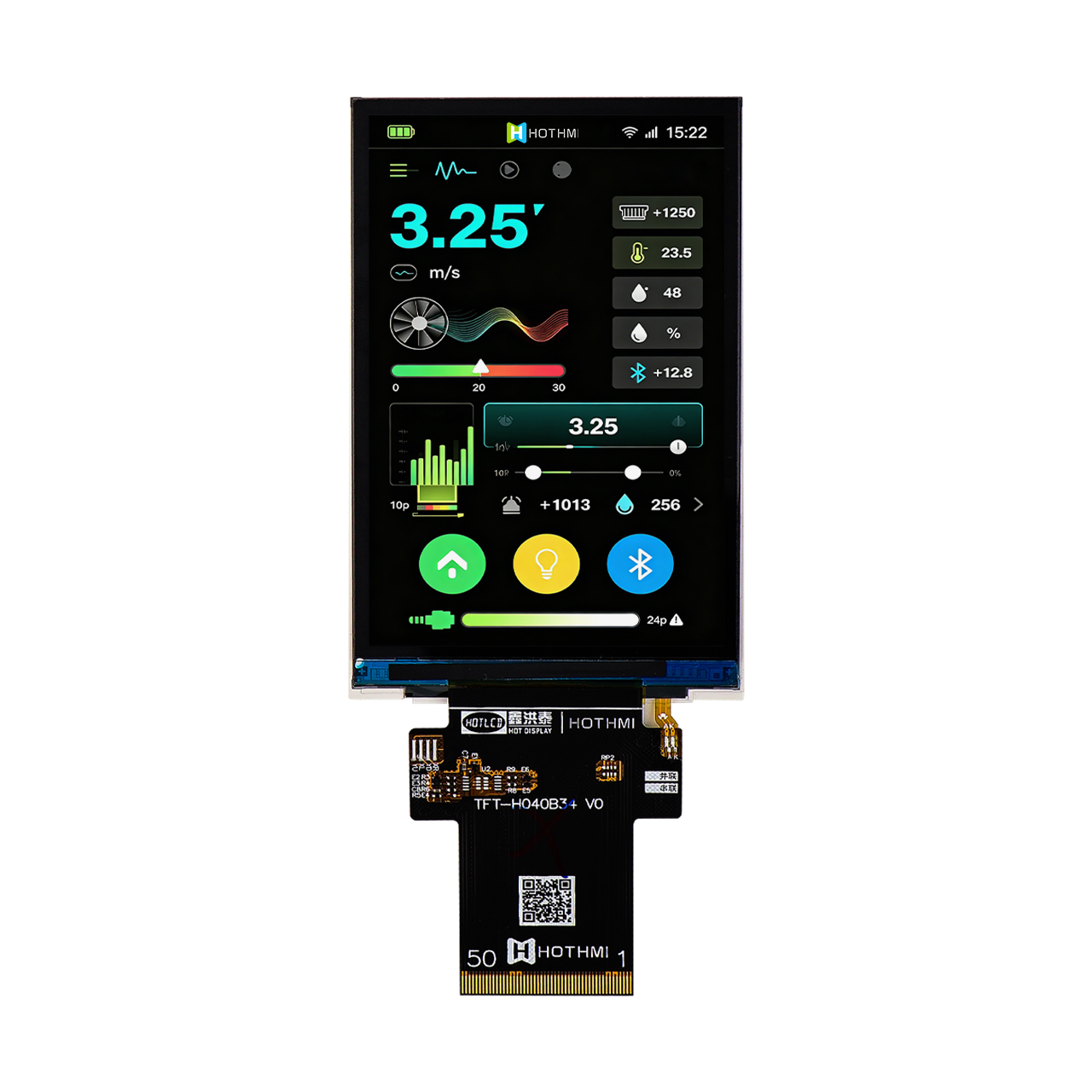

4.0寸IPS全视角TFT液晶显示屏|480×800|RGB接口|宽温| TFT-H040B34WVIGC5N50

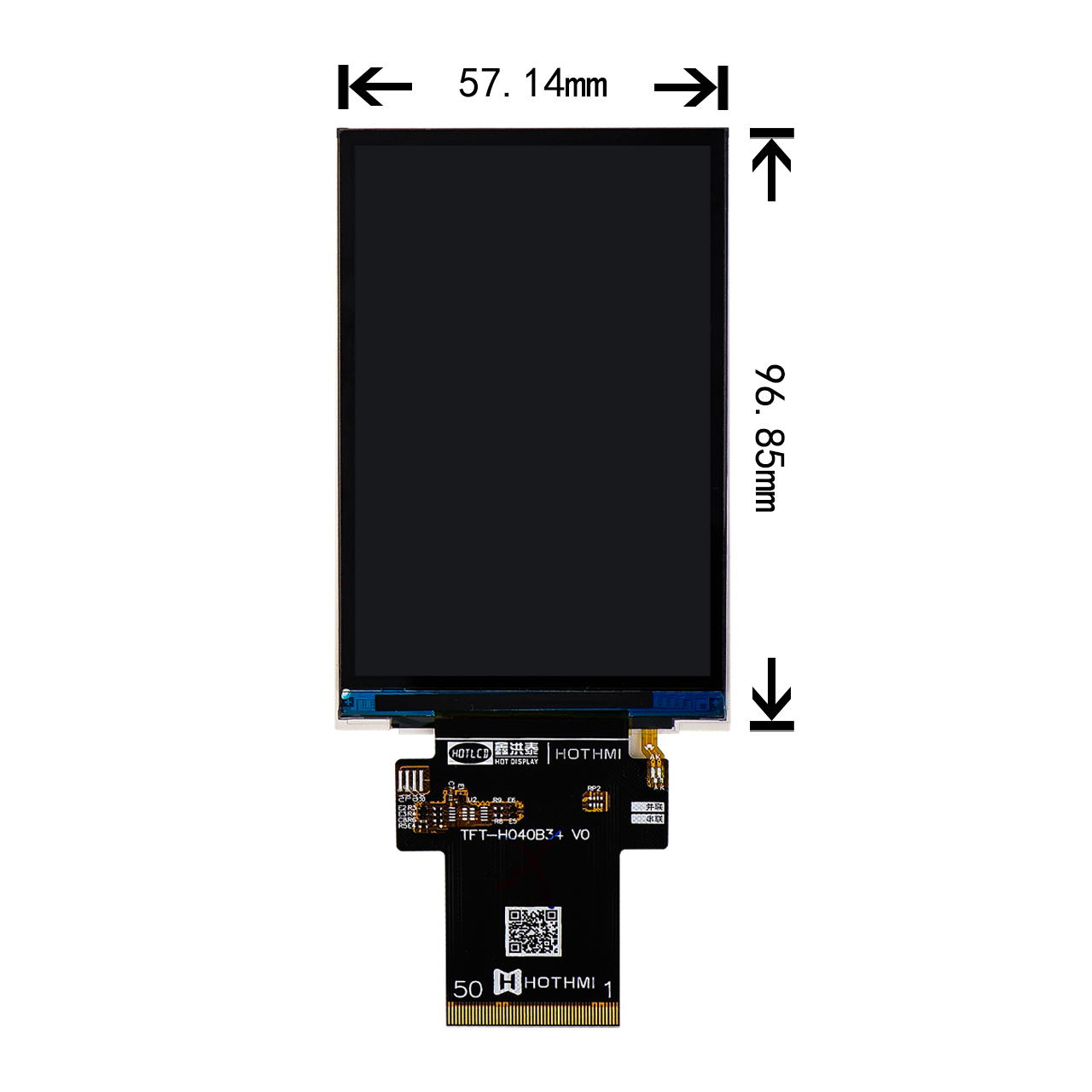

TFT-H040B34WVIGC5N50是一款4.0寸TFT液晶显示屏，分辨率为480×800，采用IPS全视角技术，显示区域51.84mm×86.4mm，外形尺寸57.14mm×96.85mm×2.05mm。这款4.0寸TFT液晶显示屏搭载RGB接口显示屏，50PIN FPC连接，3.0V供电，亮度500cd/m²，工作温度-40℃至+80℃，防静电ESD8KV。

产品视频：4.0寸IPS全视角TFT液晶显示屏

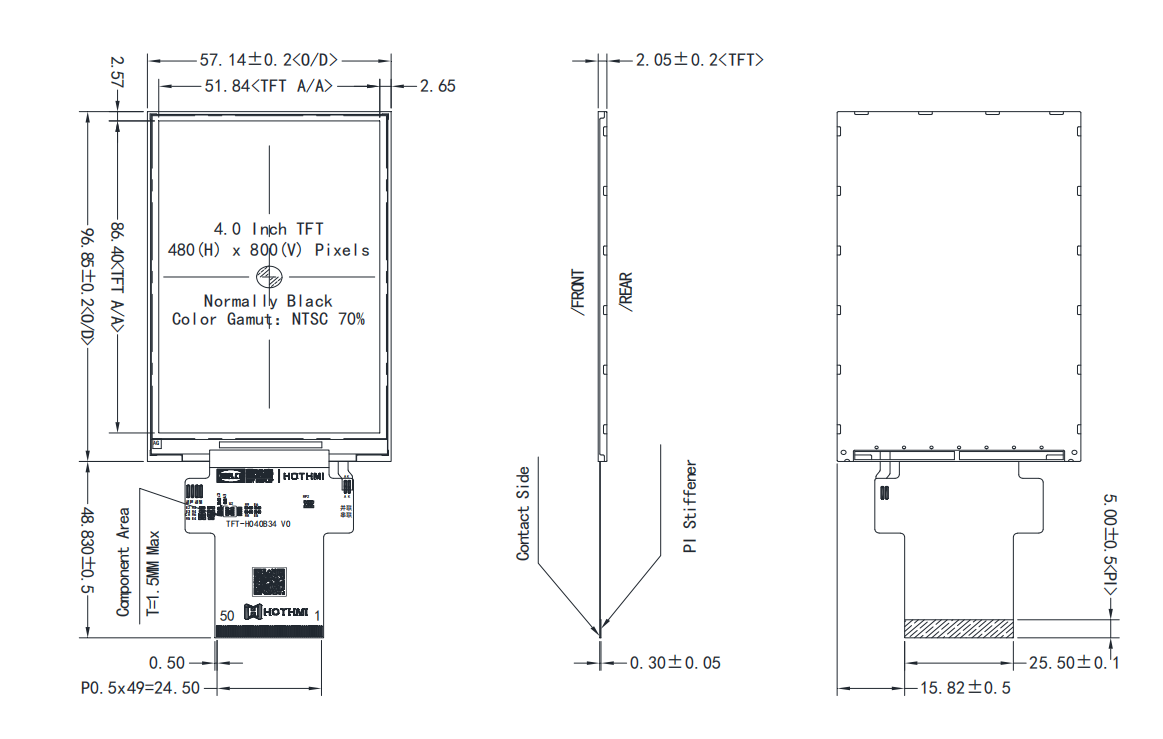

4.0寸TFT液晶显示屏的规格书

4.0寸TFT液晶显示屏的引脚说明

4.0寸TFT液晶显示屏的引脚说明
引脚编号	标号	详细描述
1	RTP-YU	RTP-YU 坐标输入
2	RTP-XR	RTP-XR 坐标输入
3	RTP-YD	RTP-YD 坐标输入
4	RTP-XL	RTP-XL 坐标输入
5~6	GND	电源地
7~8	VCI	电源
9~16	DR[7~0]	红色数据总线。请将不使用的引脚固定在GND。
17~24	DG0~7	绿色数据总线。请将不使用的引脚固定在GND。
25~32	DB0~7	蓝色数据总线。请将不使用的引脚固定在GND。
33~34	LEDK	LED阴极
35~36	LEDA	LED阳极
37	RESX	全局复位引脚，低电平进入复位状态。内置RC电路(10K+0.1uF)
38~41	NC	不连接
42	PCLK	像素时钟输入引脚
43	VSD	垂直同步信号，默认为负极性。
44	HSD	水平同步信号，默认为负极性。
45	DEN	数据输入启用。当DE为 "L"时，显示访问被启用。
46~48	NC	不连接
49	LEDA	LED阳极
50	LEDK	LED阴极

为什么选4.0寸TFT液晶显示屏？

① 竖屏，适合列表显示

很多手持设备需要纵向显示——参数列表、菜单选项、波形曲线。480×800分辨率TFT屏正好满足。4.0寸大小，单手握持不累，信息量也够。

② 宽温，不挑环境

-40℃冷库能用，80℃高温车间也能用。宽温工业级TFT彩屏，不带加热片也不黑屏。车载、户外、冷柜、加热设备，一个型号通用。

③ IPS，多人看也不怕

普通屏侧着看就发白。IPS全视角4.0寸液晶屏不会。三五个工友围着一台设备看数据，站哪边都能看清。

④ RGB接口，刷新快

动态画面不拖影。RGB接口显示屏，接ARM平台直接驱动。导航、视频、动态图表，跑起来流畅。

4.0寸TFT液晶显示屏的应用场景

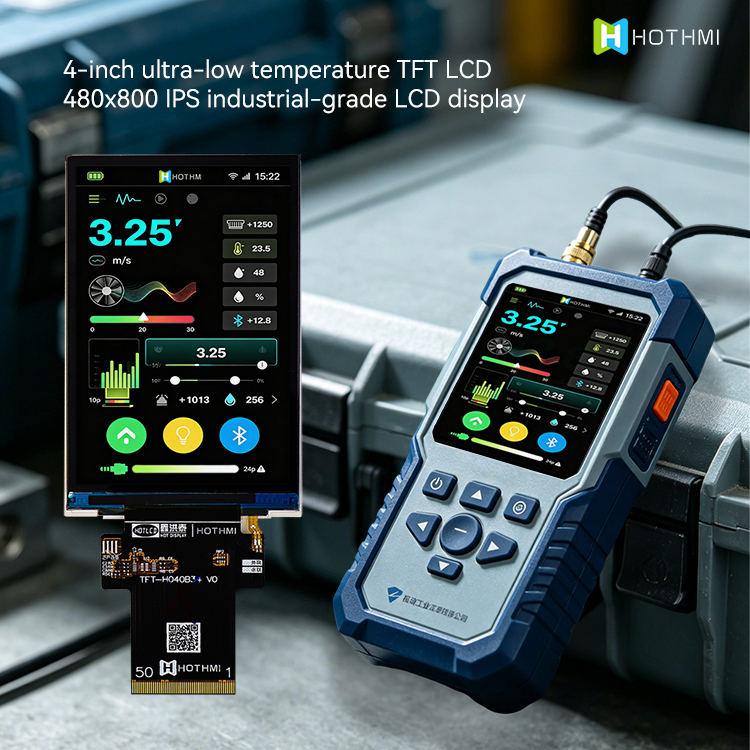

车载——后排头枕屏、电动车仪表。4.0寸TFT液晶显示屏不挡视线，副驾看剧、后座导航都方便。

医疗——输液泵、手持监护仪。护士从床边侧着看，IPS全视角4寸液晶屏数据一样清楚。

工控——PLC编程器、设备参数设置屏。车间夏天50℃起，冬天零下。宽温工业级TFT彩屏一年四季不罢工。

智能家居——中控面板、门禁对讲。2.05mm超薄，嵌墙里不凸出。480×800分辨率TFT屏，UI图标细腻，用户看着舒服。

4.0寸TFT液晶显示屏的技术常见问题 (FAQ)

问1：480×800竖屏设计有什么实际好处？

答1：手持设备使用时，用户通常是单手握持、拇指操作。竖屏更符合人体工程学——菜单从上往下排列，拇指自然落在屏幕下半部分。480×800分辨率比常见的480×640多显示40%内容，参数列表、波形曲线、聊天记录一屏看得更多，减少翻页次数。

问2：2.05mm超薄结构会不会容易变形？

答2：2.05mm是指包含背光的总厚度，并非纯玻璃厚度。模组背面有金属屏蔽罩或背光铁框支撑，正常安装受力不会变形。但注意：安装时不要单点按压屏幕中心，应均匀压边缘。超薄设计是为了嵌墙或狭小空间。
