类型：TFT显示屏
显示像素：768×1024

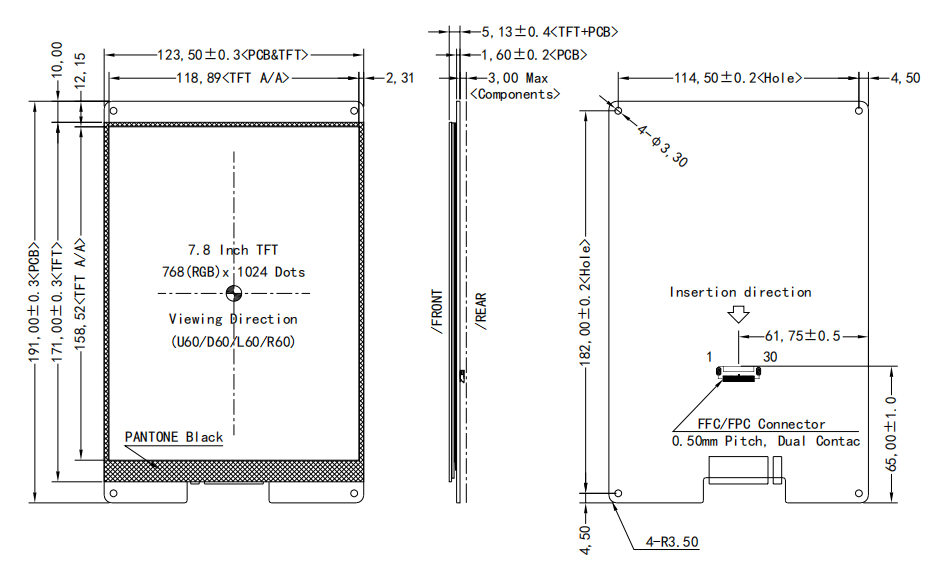

外形尺寸(mm) ：123.5×191×5.13
VA尺寸(mm)：7.8
AA尺寸(mm) ：7.8
有效尺寸mm：118.89×158.52
应用：车载，医疗，工控
视角：U60/D60/L60/R60
背光/亮度：TBDcd/m2
接口方式：MIPI
特殊说明：防静电ESD 8KV
工作温度：-20 ℃～70 ℃
供电电压：3.3V
驱动芯片：ILI9881
TFT-H078A04XGTILNG30是一款7.8寸TFT液晶显示屏，采用反射式技术，分辨率768×1024，显示区域118.89mm×158.52mm，外形尺寸123.5mm×191mm×5.13mm。这款7.8寸TFT液晶显示屏采用MIPI接口，30PIN连接，3.3V供电，搭载ILI9881驱动芯片。视角U60/D60/L60/R60，工作温度-20℃至70℃，防静电ESD8KV。
| TFT Pin_SIGNAL | |||
|---|---|---|---|
| 1 | GND | 21 | VCI |
| 2 | D2P | 22 | VCI |
| 3 | D2N | 23 | NC |
| 4 | GND | 24 | LEDK |
| 5 | D1P | 25 | LEDK |
| 6 | D1N | 26 | LEDK |
| 7 | GND | 27 | NC |
| 8 | DCKP | 28 | LEDA |
| 9 | DCKN | 29 | LEDA |
| 10 | GND | 30 | LEDA |
| 11 | D0P | - | - |
| 12 | D0N | - | - |
| 13 | GND | - | - |
| 14 | D3P | - | - |
| 15 | D3N | - | - |
| 16 | GND | - | - |
| 17 | GND | - | - |
| 18 | RESX | - | - |
| 19 | IOVCC | - | - |
| 20 | NC | - | - |
7.8寸TFT液晶显示屏采用反射式技术，无需背光，完全依靠环境光反射显示。阳光越强，显示越清晰，彻底解决普通屏幕户外反光看不清的问题。适用于户外设备、车载仪表等强光环境。
规格书说明2明确标注“此设计包含前置光源补偿”。环境光充足时，屏幕利用环境光反射显示，零功耗；暗光环境下，开启前置光源，屏幕依然清晰可读。兼顾户外可读性与室内实用性。
采用MIPI DSI 4 Lane接口，支持高分辨率图像高速传输。MIPI Data Lane可交换顺序（说明1），方便PCB布线设计。相比RGB并行接口，MIPI以更少引脚实现更高传输速率。
车载电子：适用于后排娱乐屏、电动车仪表、车载信息终端。
医疗设备：适用于移动查房车、病人信息终端、便携式诊断设备。
工业工控：适用于户外巡检仪、设备参数设置屏、HMI人机界面。工作温度-20℃至70℃，防静电ESD8KV，适应工业现场复杂环境。
消费电子：适用于电子书阅读器、平板电脑、智能相框等。反射式护眼不刺眼，适合长时间阅读场景。
答1：普通屏幕需要背光发光才能显示，阳光下背光再亮也难看清。反射式屏幕靠环境光反射显示，阳光越强越清晰。
答2：前置光源是屏幕前方的照明灯，环境光充足时不需要开，暗光环境下才需要开启。可以设计光感自动调节，也可以手动开关。
答3：4条数据通道的引脚可以任意调换顺序，PCB走线时不必严格按照序号对应，大大降低布线难度。只需在驱动软件中配置通道映射即可。
