类型：TFT显示屏
显示像素：480×800

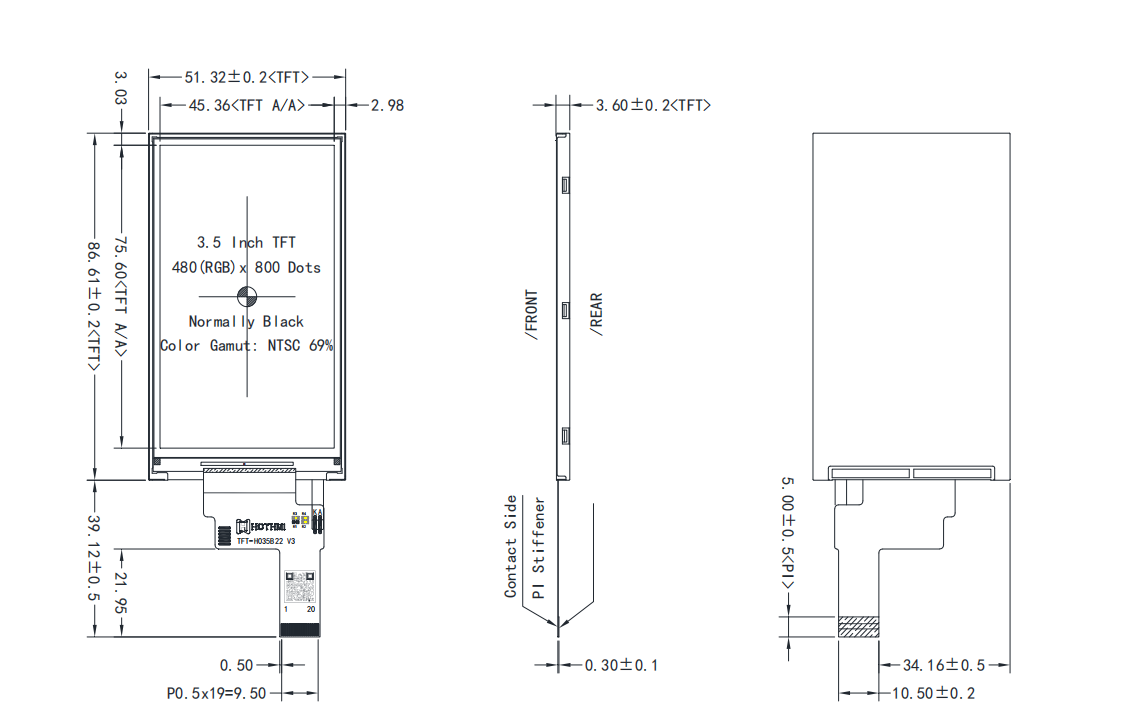

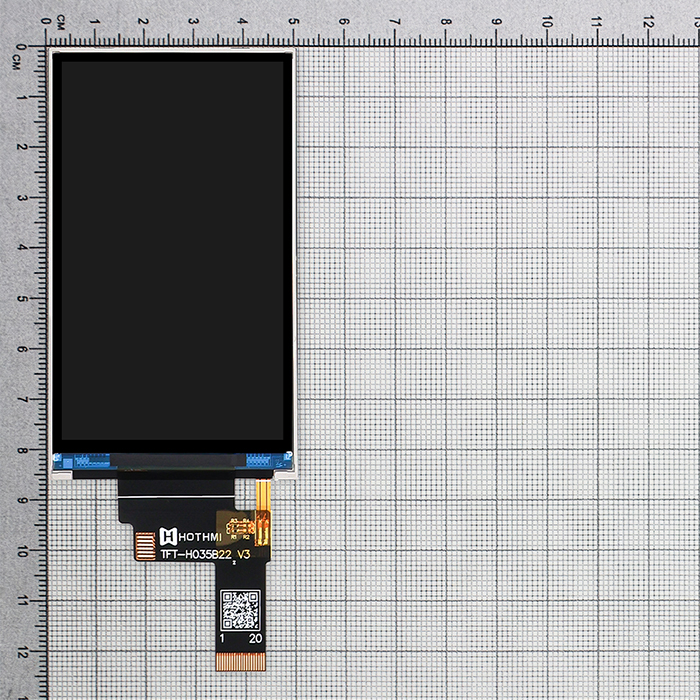

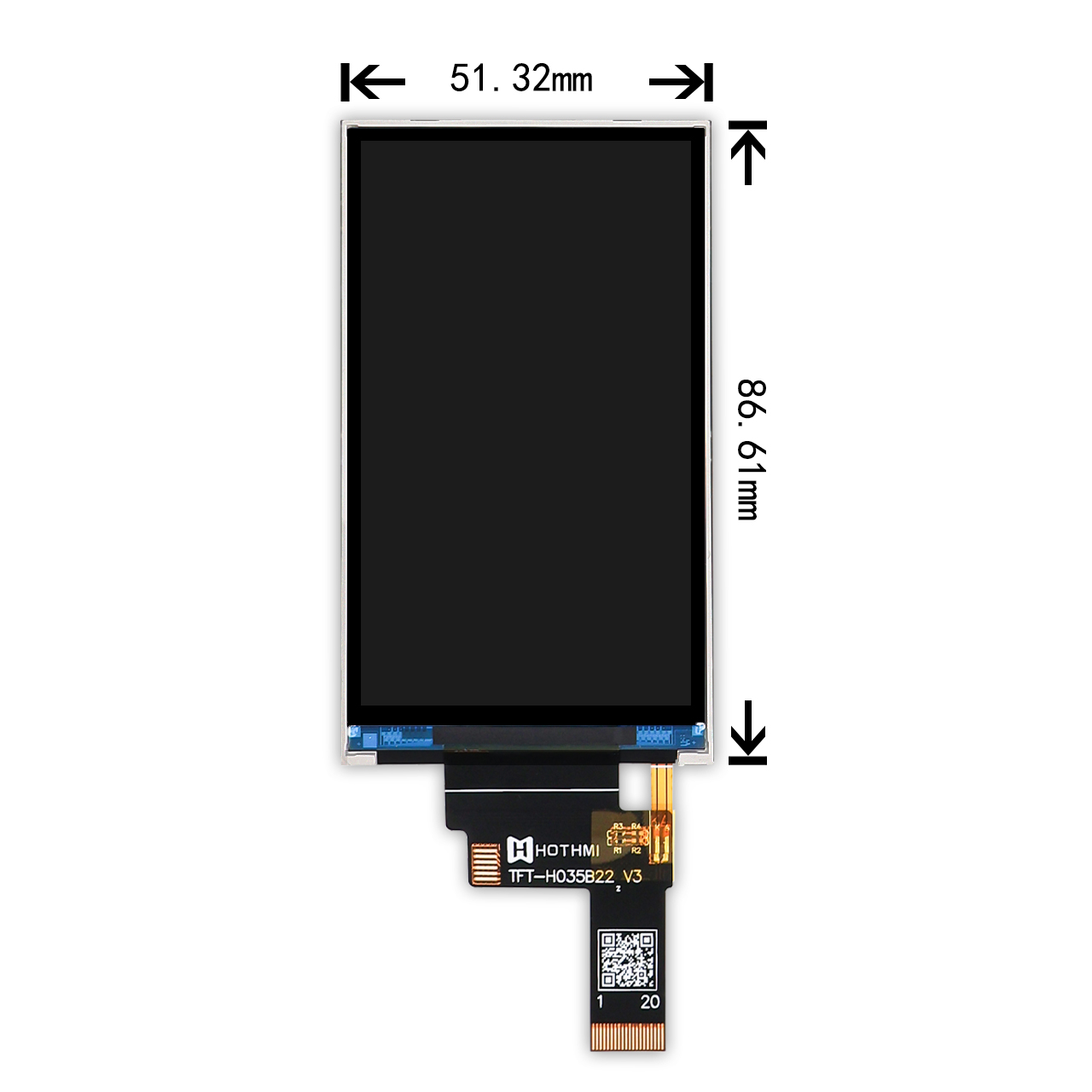

外形尺寸(mm) ：51.32×86.61×3.6
VA尺寸(mm)：3.5
AA尺寸(mm) ：3.5
有效尺寸mm：45.36×75.6
应用：工业控制系统、便携式电子设备
视角：IPS全视角
背光/亮度：800cd/m2
引脚：20
接口方式：MIPI
特殊说明：防静电ESD 8KV
工作温度：-20℃～+70℃
供电电压：3.0～3.3V
驱动芯片：ST7701S

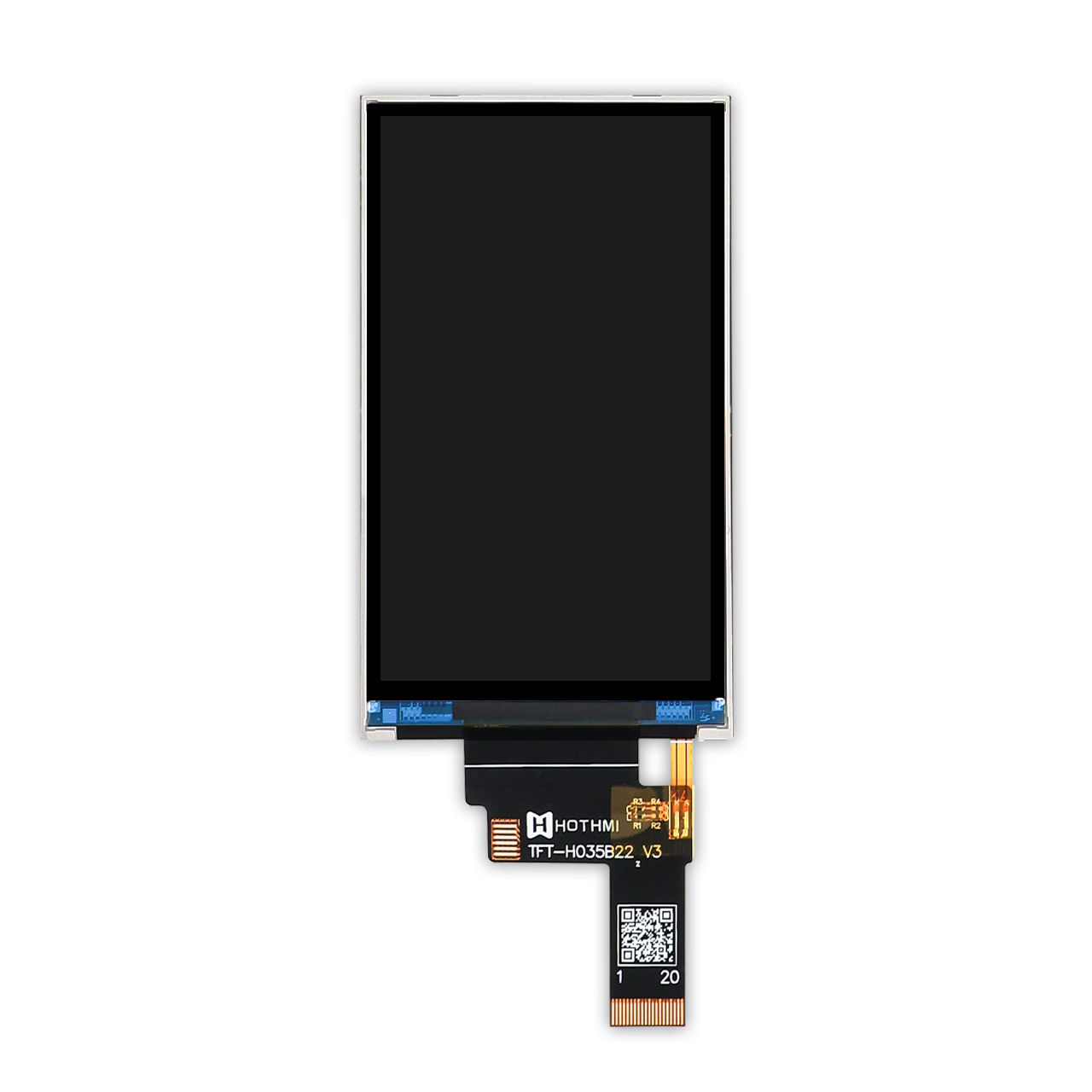

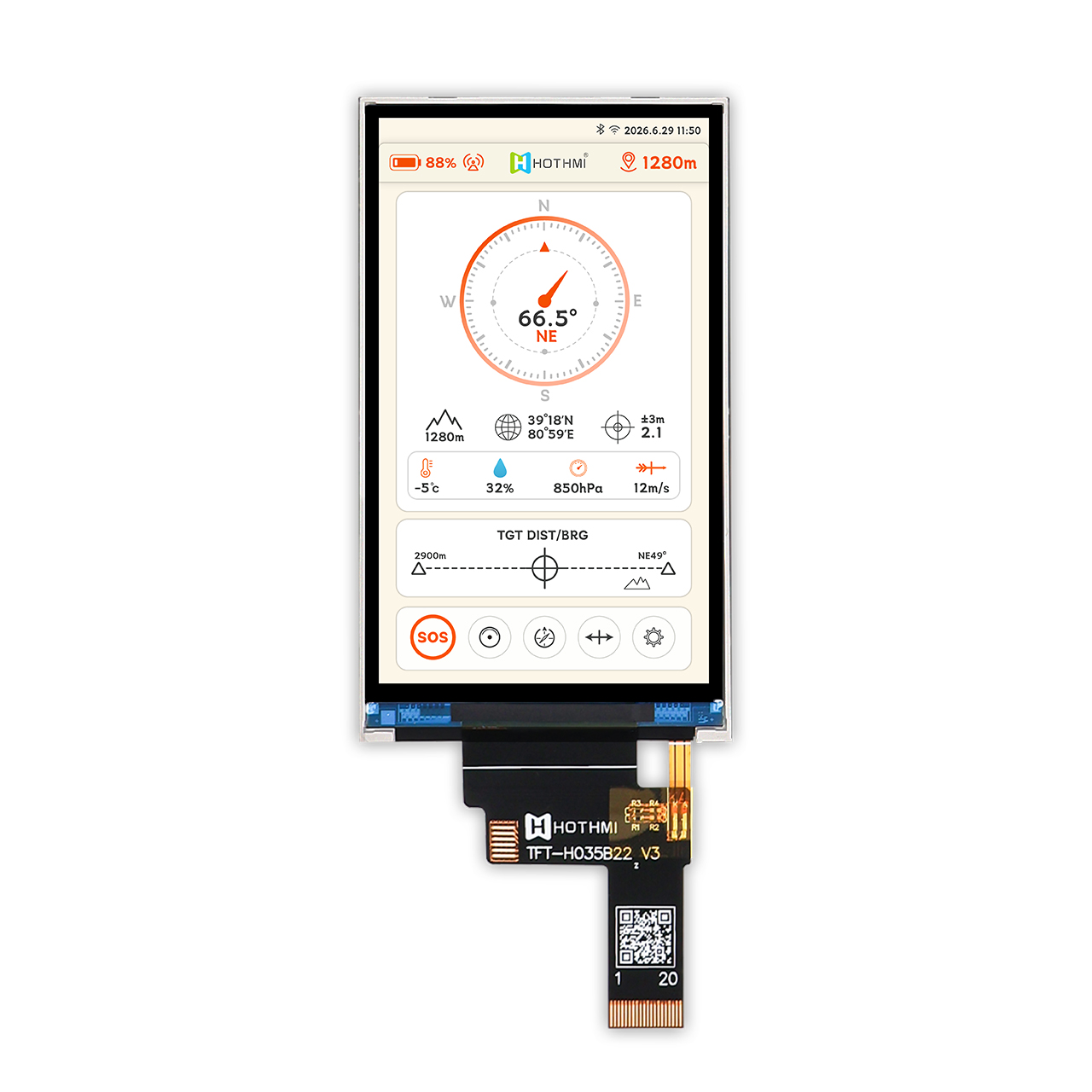

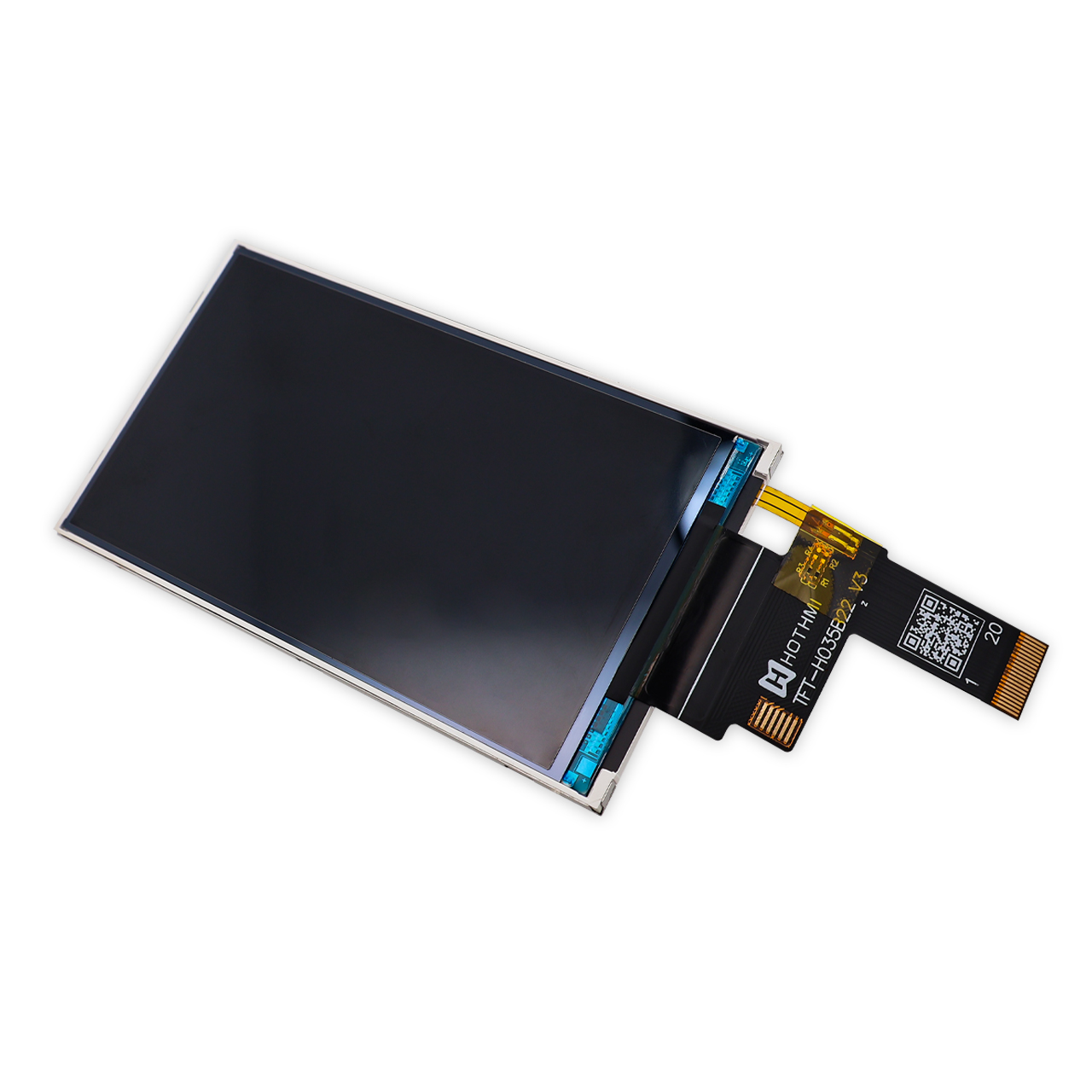

TFT-H035B22WVIST8N20是一款3.5寸TFT液晶显示屏，分辨率480×800，采用IPS全视角技术，显示区域45.36mm×75.6mm，外形尺寸51.32mm×86.61mm×3.6mm。这款3.5寸TFT液晶显示屏采用MIPI接口，20PIN连接，供电电压3.0~3.3V，搭载ST7701S驱动芯片。亮度800cd/m2，阳光下清晰可读，工作温度-20℃至+70℃，防静电ESD8KV。
| 引脚编号 | 标号 | 详细描述 |
| 1 | CTP_INT | 电容触摸中断信号 |
| 2 | CTP_SDA | 电容触摸 I2C 数据信号 |
| 3 | CTP_SCL | 电容触摸 I2C 时钟信号 |
| 4 | CTP_RTN | 电容触摸重置复位引脚 |
| 5 | CTP_VDD | 电容触摸电源 |
| 6 | VCI | 数字电源电压 |
| 7 | IOVCC | I/O 电源电压 |
| 8 | GND | 电源地 |
| 9 | D1P | MIPI 数据通道 1 正端输入引脚 |
| 10 | D1N | MIPI 数据通道 1 负端输入引脚 |
| 11 | GND | 电源地 |
| 12 | DCKP | MIPI 时钟线正端输入引脚 |
| 13 | DCKN | MIPI 时钟线负端输入引脚 |
| 14 | GND | 电源地 |
| 15 | D0P | MIPI 数据通道 0 正端输入引脚 |
| 16 | D0N | MIPI 数据通道 0 负端输入引脚 |
| 17 | GND | 电源地 |
| 18 | RESX | 全局复位引脚。低电平进入复位状态 |
| 19 | LEDK | LED 阴极 |
| 20 | LEDA | LED 阳极 |
亮度800cd/m2，远超普通工业屏（300-500cd/m2）。户外阳光直射下，屏幕内容依然清晰可见，无需用手遮挡或眯眼看。配合IPS全视角，从侧面观看同样清晰。适用于户外手持设备、车间窗边、半户外等强光环境。
采用MIPI DSI接口，4-Lane高速传输，以更少引脚实现更高数据传输速率。ST7701S驱动芯片专为高分辨率屏设计，支持60Hz刷新率下24bit真彩色稳定传输。相比RGB并行接口，MIPI引脚少、布线简单、EMI更低。
IPS全视角技术，上下左右可视角度80°以上。工业控制面板、手持设备等多人查看场景，从侧面观看画面色彩依然准确、不发白、不偏色。
工作温度范围-20℃至+70℃，覆盖绝大多数手持设备和工业场景。冬季寒冷户外、夏季高温车间，屏幕不黑屏、不花屏，全年全天候稳定显示。
工业控制系统：适用于PLC手持编程器、设备参数设置屏、工业手持终端。480×800竖屏显示参数列表、曲线波形一目了然。
手持设备：适用于便携式检测仪、数据采集终端、POS机。3.5寸黄金尺寸，单手握持舒适，800cd/m2高亮户外阳光下清晰可读。
医疗设备：适用于便携式监护仪、输液泵、手持诊断设备。IPS全视角方便医护人员从不同角度读取数据。
智能家居：适用于智能中控面板、温控器、门禁对讲机。MIPI接口，适合电池供电设备。
户外设备：适用于户外巡检仪、GPS定位仪、手持测绘终端。阳光下可读特性确保户外作业时信息一目了然。
答1：清晰。3.5寸480×800的像素密度约267PPI，文字边缘锐利，图标无锯齿。
答2：可以。可选配电阻触摸屏（4线，戴手套可用）或电容触摸屏（GT911，IIC接口，支持多点触控）。触摸屏可框贴或全贴合。
