类型：TFT显示屏模组
显示像素：320×240

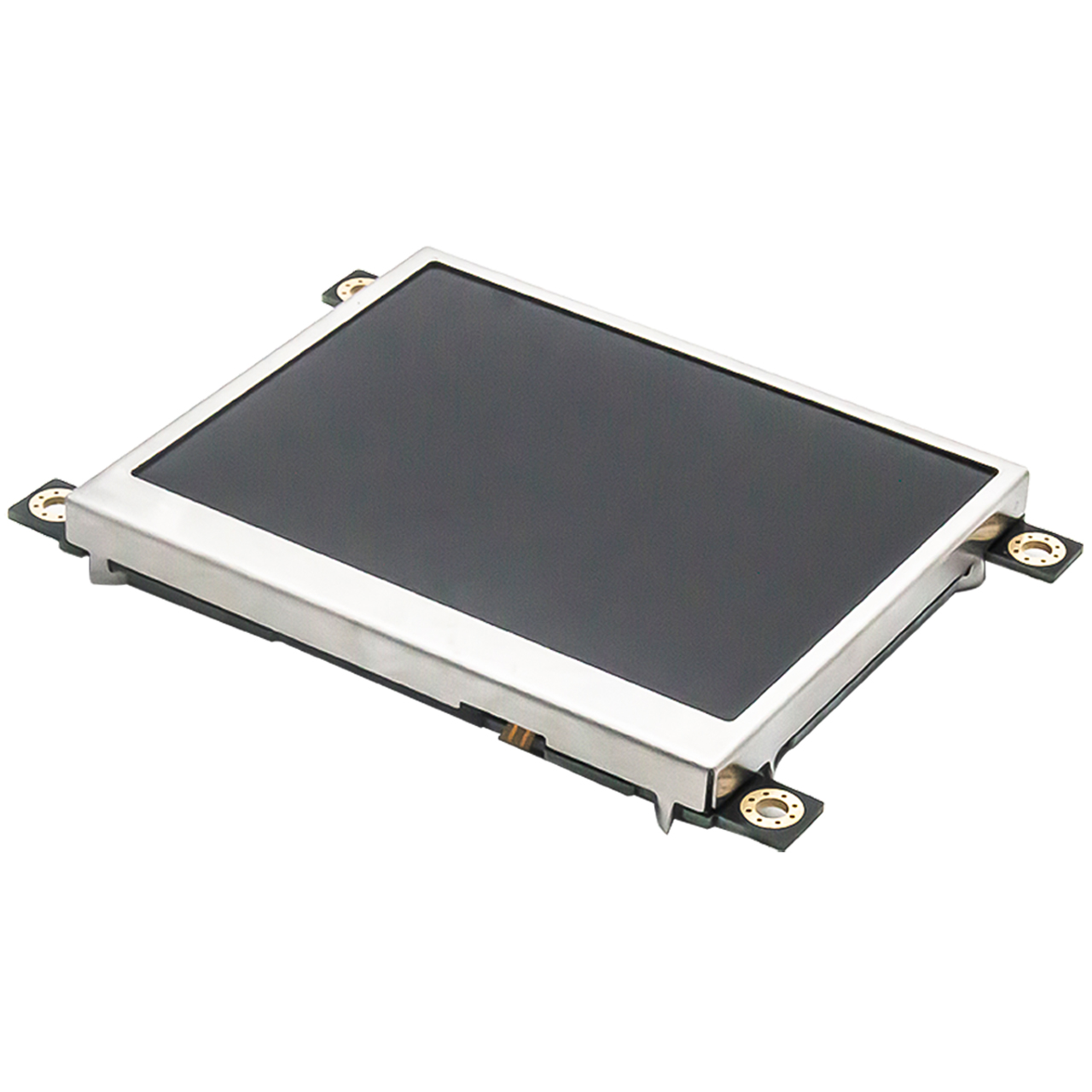

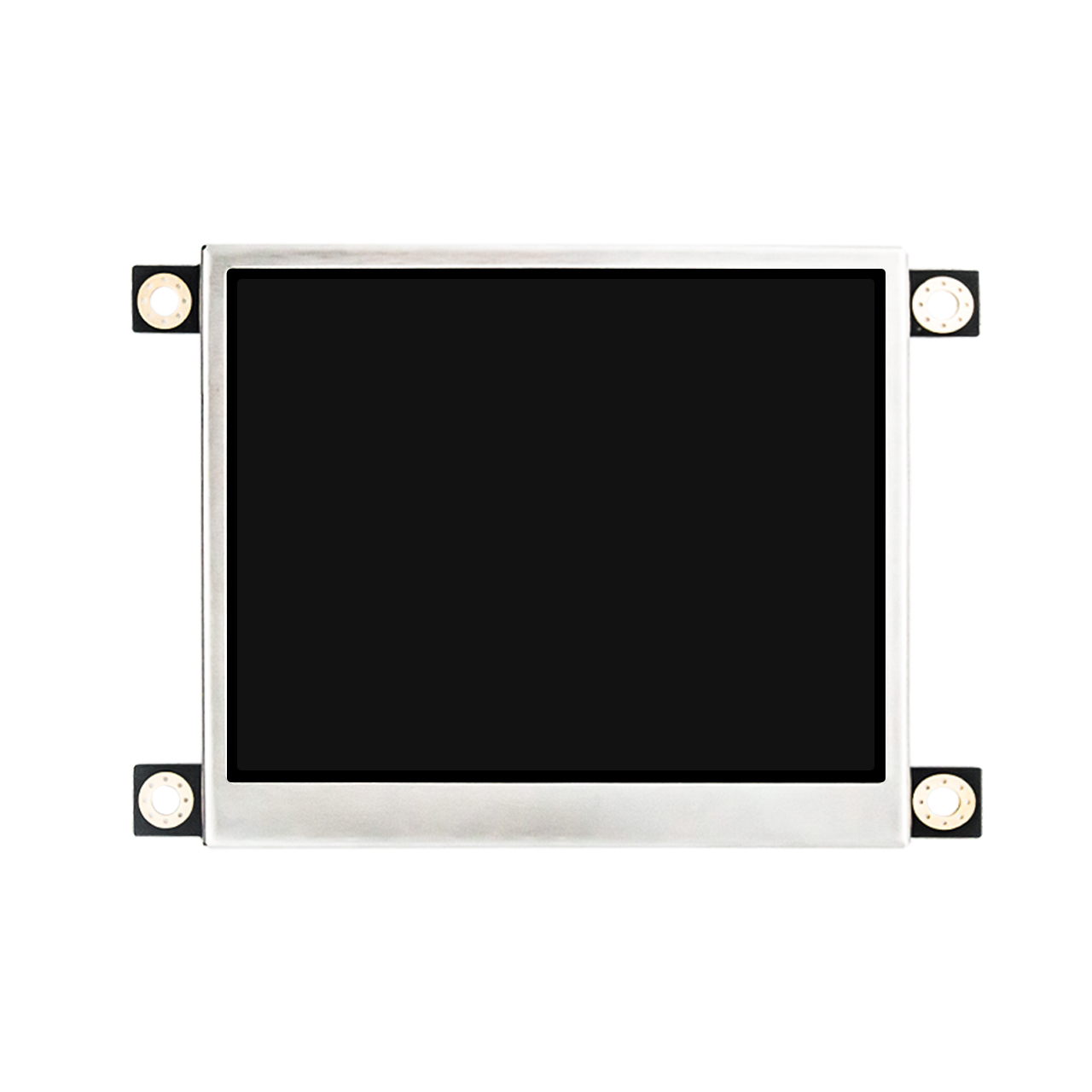

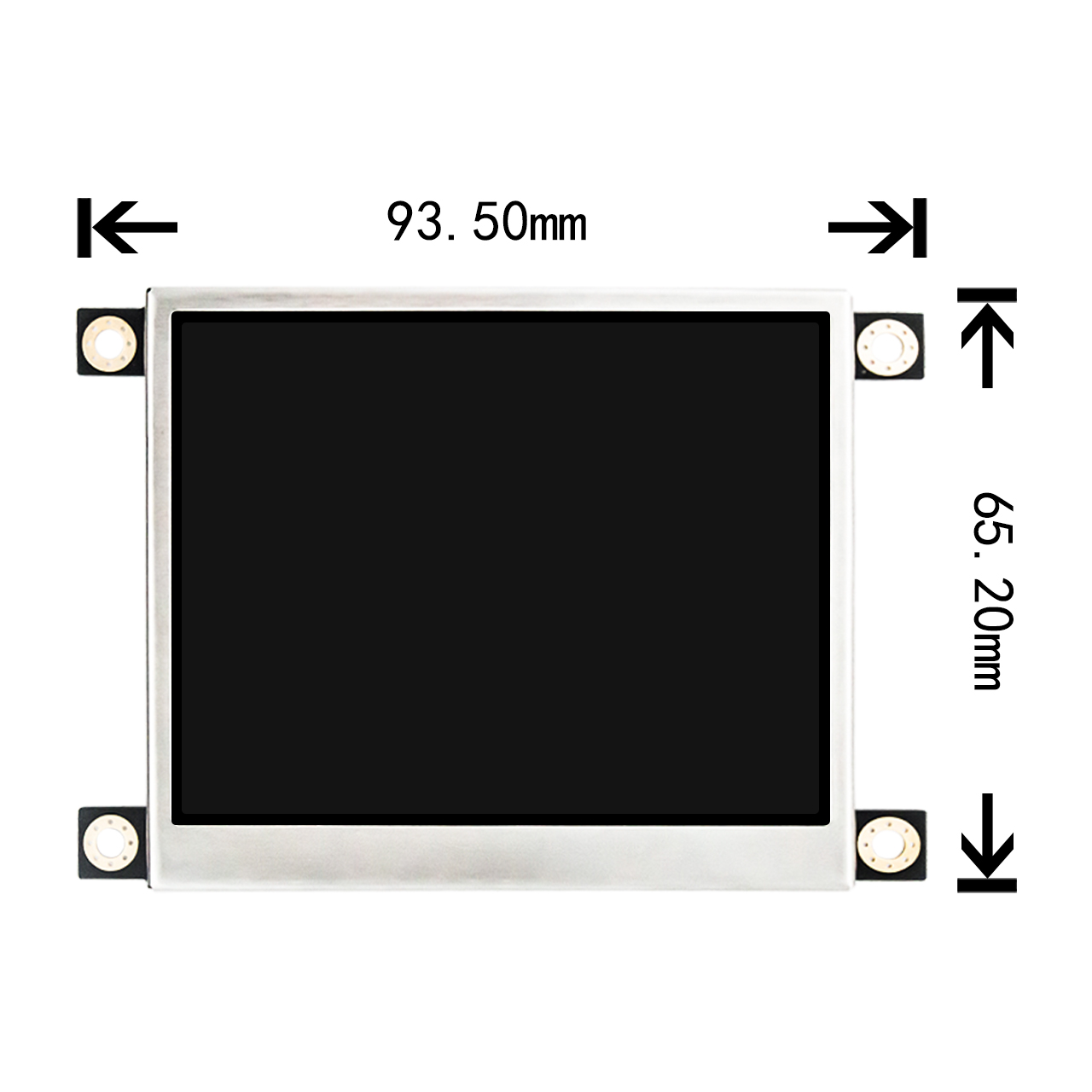

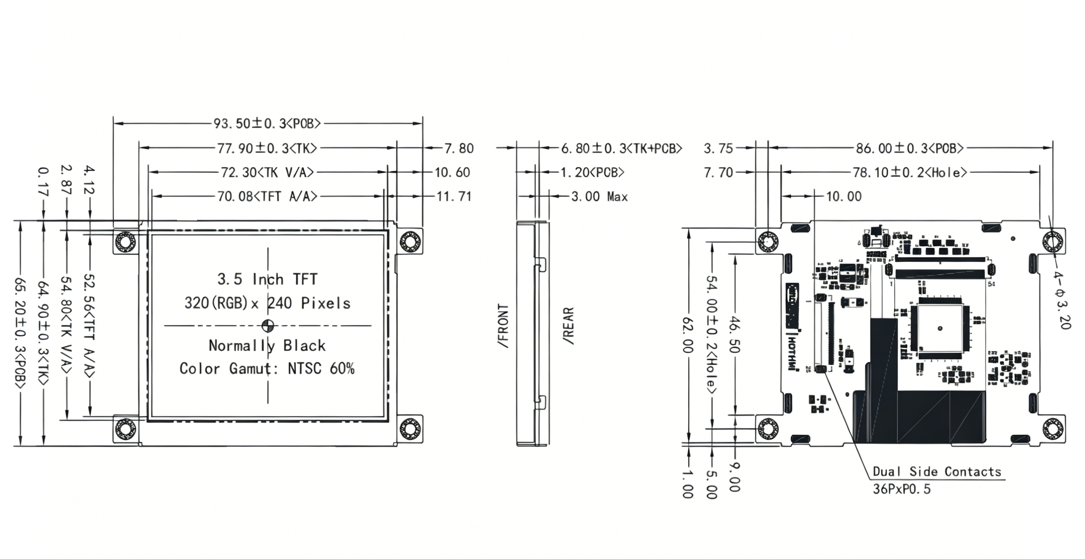

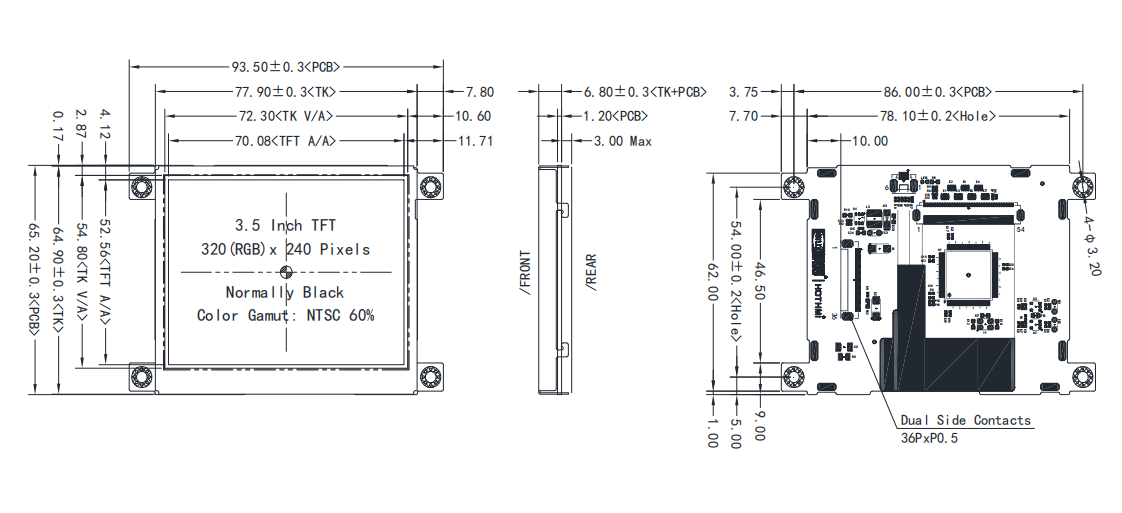

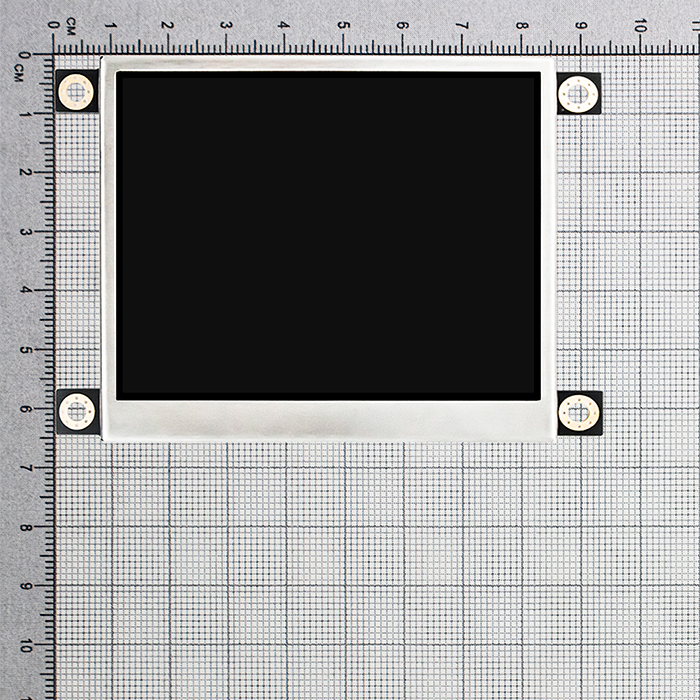

外形尺寸(mm) ：93.5×65.2×6.8
VA尺寸(mm)：3.5
AA尺寸(mm) ：3.5
有效尺寸mm：70.08×52.56
应用：车载，医疗，工控
视角：IPS全视角
背光/亮度：800cd/m2
引脚：36
接口方式：MCU
特殊说明：防静电ESD 8KV
工作温度：-30℃～+80℃
供电电压：3.0～5.3V
驱动芯片：SSD1963

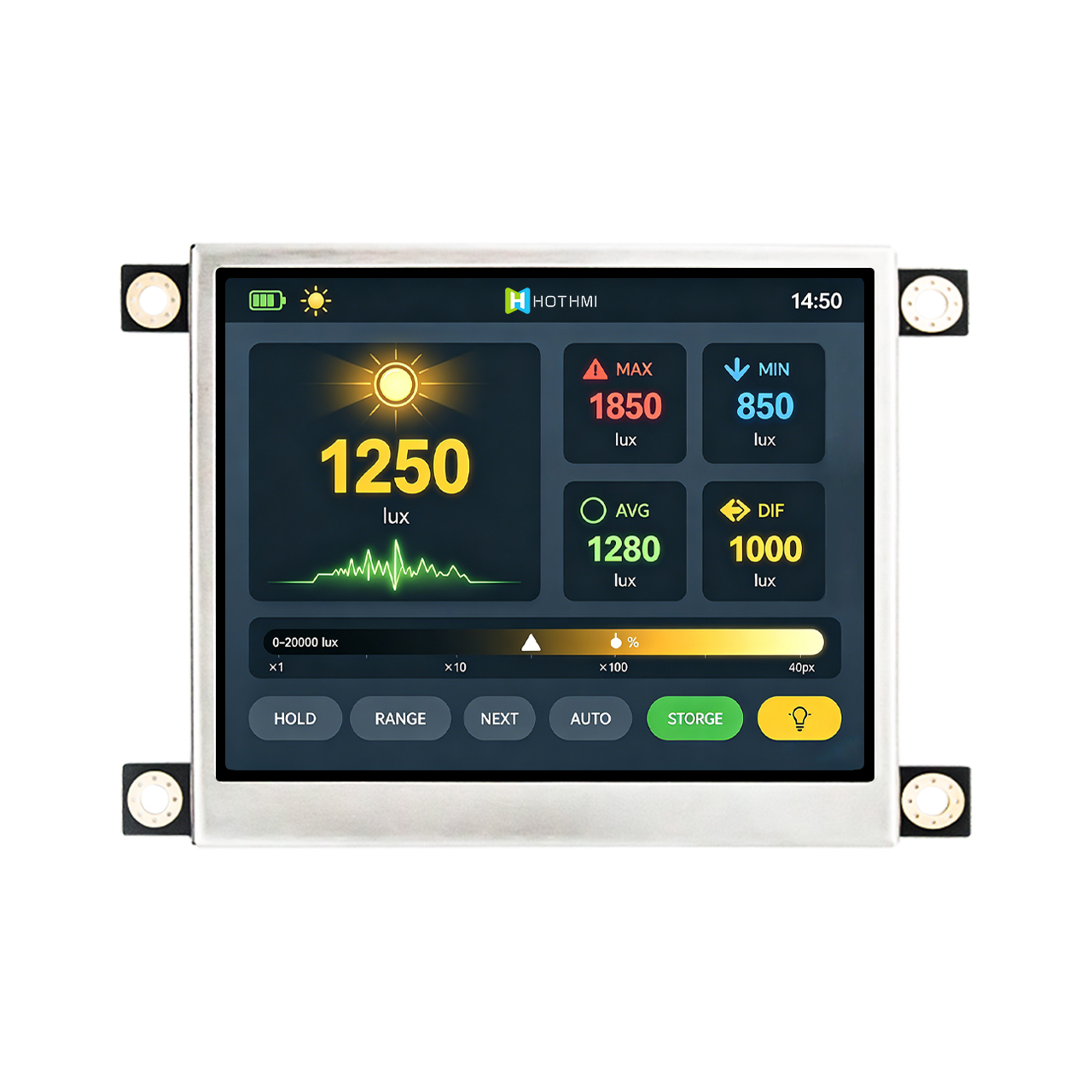

HTM-H035A33-MCU-A14是一款3.5寸TFT液晶模块，分辨率320×240，采用IPS全视角技术。3.5寸TFT液晶模块采用MCU接口，36PIN连接，供电电压3.0~5.3V，搭载SSD1963驱动芯片。亮度800cd/m2，阳光下清晰可读，工作温度-30℃至+80℃宽温设计，防静电ESD8KV。

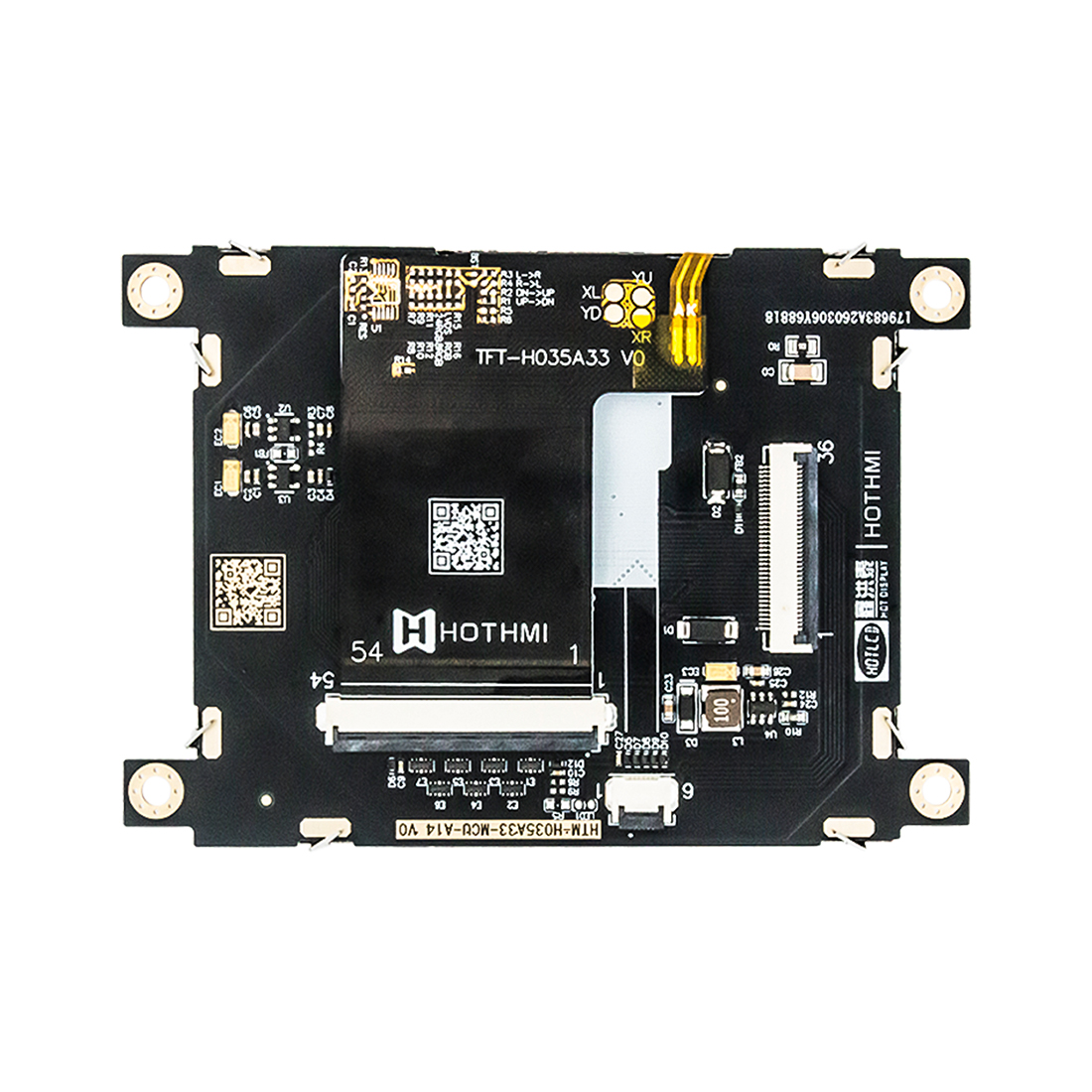

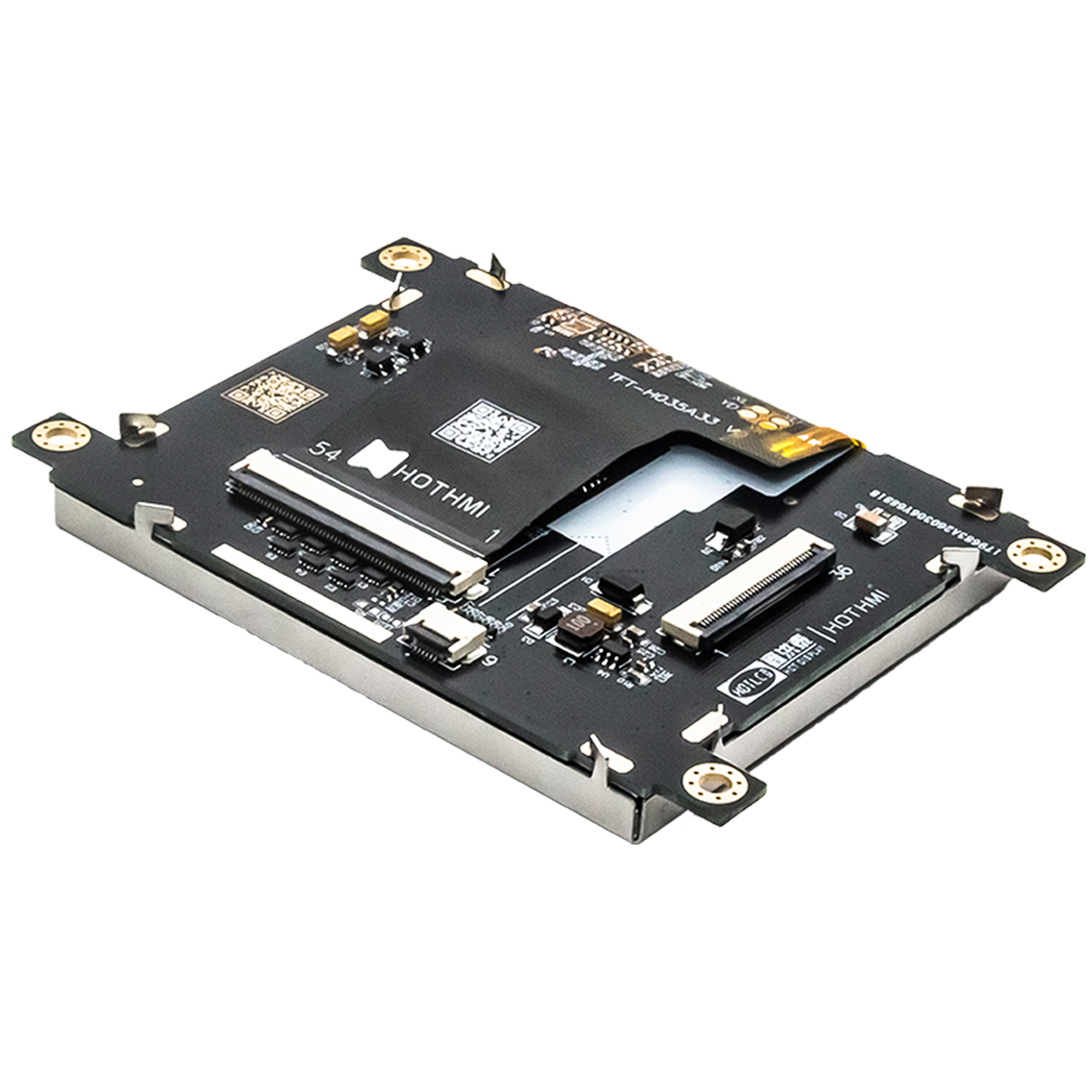

| 引脚编号 | 标号 | 详细描述 |
| 1 | GND | 电源地 |
| 2 | VCI | 输入电源 |
| 3 | BLEN | 启用和 LED 亮度控制输入。拉高电平以开启 IC。使用 20kHz 至 1MHz 的未滤波 PWM 调光信号驱动 EN，该信号的占空比与直流 LED 电流成正比 |
| 4 | RS | 显示数据（或参数）/ 命令（或寄存器索引）选择引脚 |
| 5 | WR | 在 MCU 并行接口中的写操作启用 |
| 6 | RD | 8080 单片机并行接口中的读取功能，低电平有效 |
| 7~22 | DB[0~15] | 数据总线。8 位总线时使用 DB [0~7]，未使用的引脚应保持浮空状态 |
| 23 | TE/WAIT | -Tearing 效应信号用于同步 MCU 对帧存储器的写入 |
| 24 | CTP-INT | 电容触摸的中断信号 |
| 25 | CS | 芯片选择引脚，低电平使能 |
| 26 | RESX | 重置信号。信号为低电平有效。内置 RC 电路（10K+0.1uF） |
| 27~28 | NC | 未连接 |
| 29 | CTP-SCL RTP-XL | 电容触摸的 IIC 时钟信号； |
| 30 | CTP-SDA RTP-YU | 电容触摸的 IIC 数据信号； |
| 31 | CTP-RTN RTP-XR | 电容触摸的复位信号； |
| 32 | RTP-YD | 电阻触摸 “YD” 坐标输入 |
| 33~34 | GND | 电源地 |
| 35~36 | VLED | 背光驱动电源输入 |
3.5寸TFT液晶模块亮度典型值800cd/m2，远超普通工业屏（300-500cd/m2）。户外手持设备、车载仪表、强光车间等环境下，画面依然鲜艳通透，无需用手遮挡即可清晰读取数据。
IPS全视角3.5寸液晶屏，上下左右可视角度80°以上。医疗监护仪、工业控制面板等多人查看场景，从侧面观看画面色彩依然准确、不发白、不偏色。
采用MCU接口显示屏方案，36PIN标准并行接口，供电电压宽范围3.0~5.3V，兼容3.3V和5V系统。SSD1963驱动芯片成熟稳定，驱动代码资源丰富，STM32、51、ARM等主流单片机均可快速驱动，配套现成驱动例程，大幅缩短开发周期。
宽温TFT彩屏工作温度-30℃至+80℃，存储温度-30℃至+80℃，配合ESD8KV抗静电能力。严寒户外、高温车间、强静电干扰环境均可长期稳定运行，大幅降低售后返修率。
车载电子：适用于车载娱乐屏、电动车仪表、工程车辆显示屏。800cd/m2高亮应对阳光直射，宽温设计适应严寒酷暑。
医疗设备：适用于便携式监护仪、输液泵、手持诊断设备。IPS全视角方便医护人员从不同角度读取数据。
工业工控：适用于PLC人机界面、工业巡检仪、设备参数设置屏。宽温TFT彩屏在车间、户外等严苛环境下可靠显示。户外手持终端：适用于数据终端、GPS定位仪、户外检测仪器。阳光下清晰可读，无需调高背光，延长设备续航。
答1：8位模式一次传1字节数据，16位模式一次传2字节，刷新速度更快。如果显示静态参数菜单，8位够用；如果要做动画或曲线实时刷新，建议用16位。硬件引脚兼容，软件配置即可切换。
答2：SSD1963是经典MCU接口驱动IC，驱动代码成熟，配套提供标准初始化代码和驱动例程，STM32、51、ESP32等主流平台均可快速上手。
答3：很多TFT模块需要外接背光驱动电路（升压、恒流）。这款模块已内置背光电路，只需给VCI供电，背光自动点亮，无需额外设计背光驱动，硬件设计更简单。
