类型：TFT显示屏
显示像素：1024x600

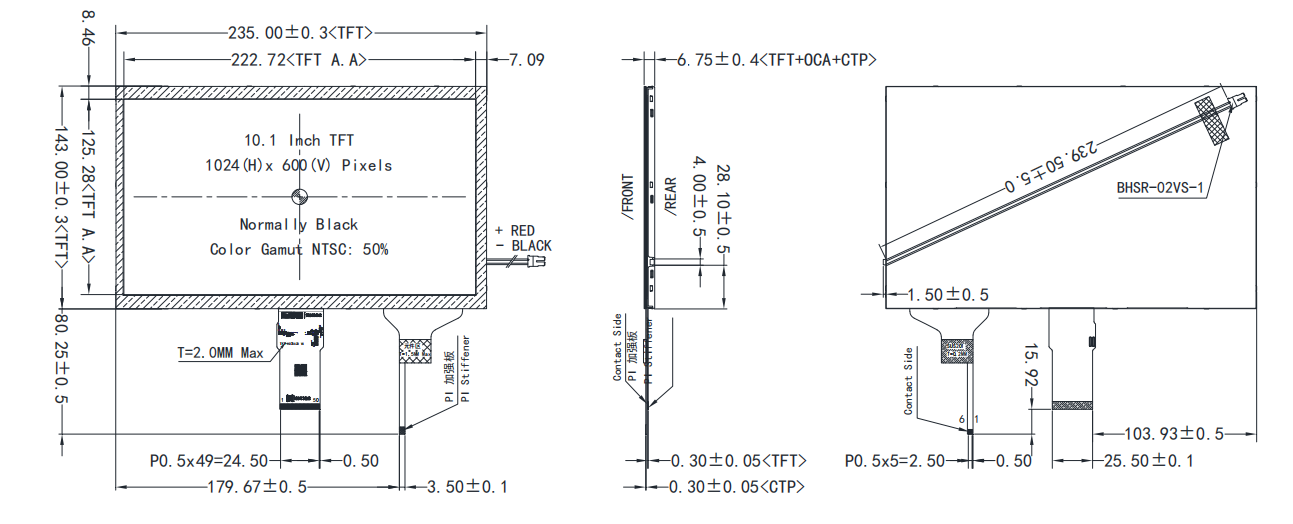

外形尺寸(mm) ：235.0x143.0x6.75
AA尺寸(mm) ：222.72x125.28
应用：车载，医疗，工控
视角：IPS全视角
背光/亮度：1000cd/m2
引脚：50
接口方式：RGB <TFT>, IIC<CTP>
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：3.3V
驱动芯片：HY4635B-N068 <CTP>

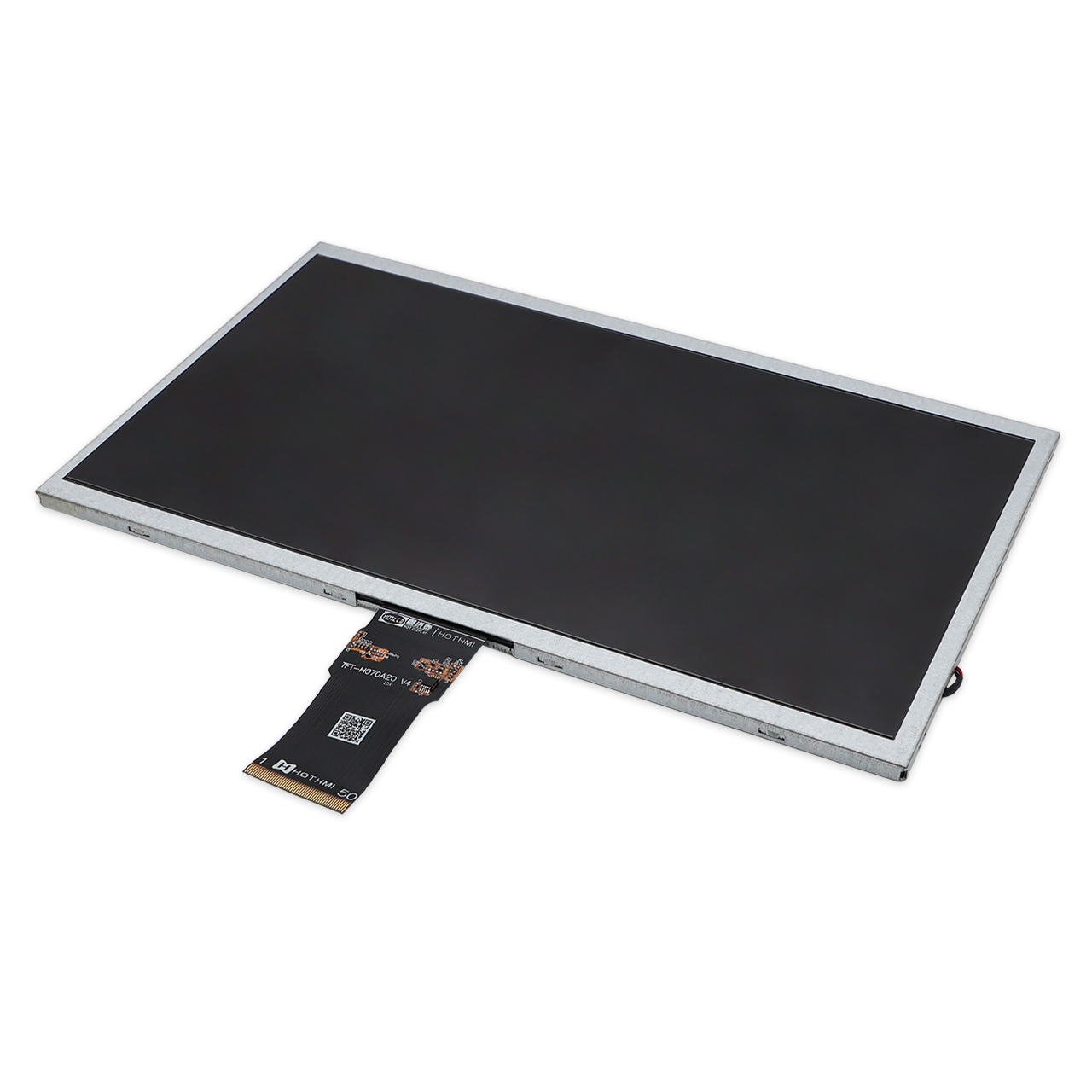

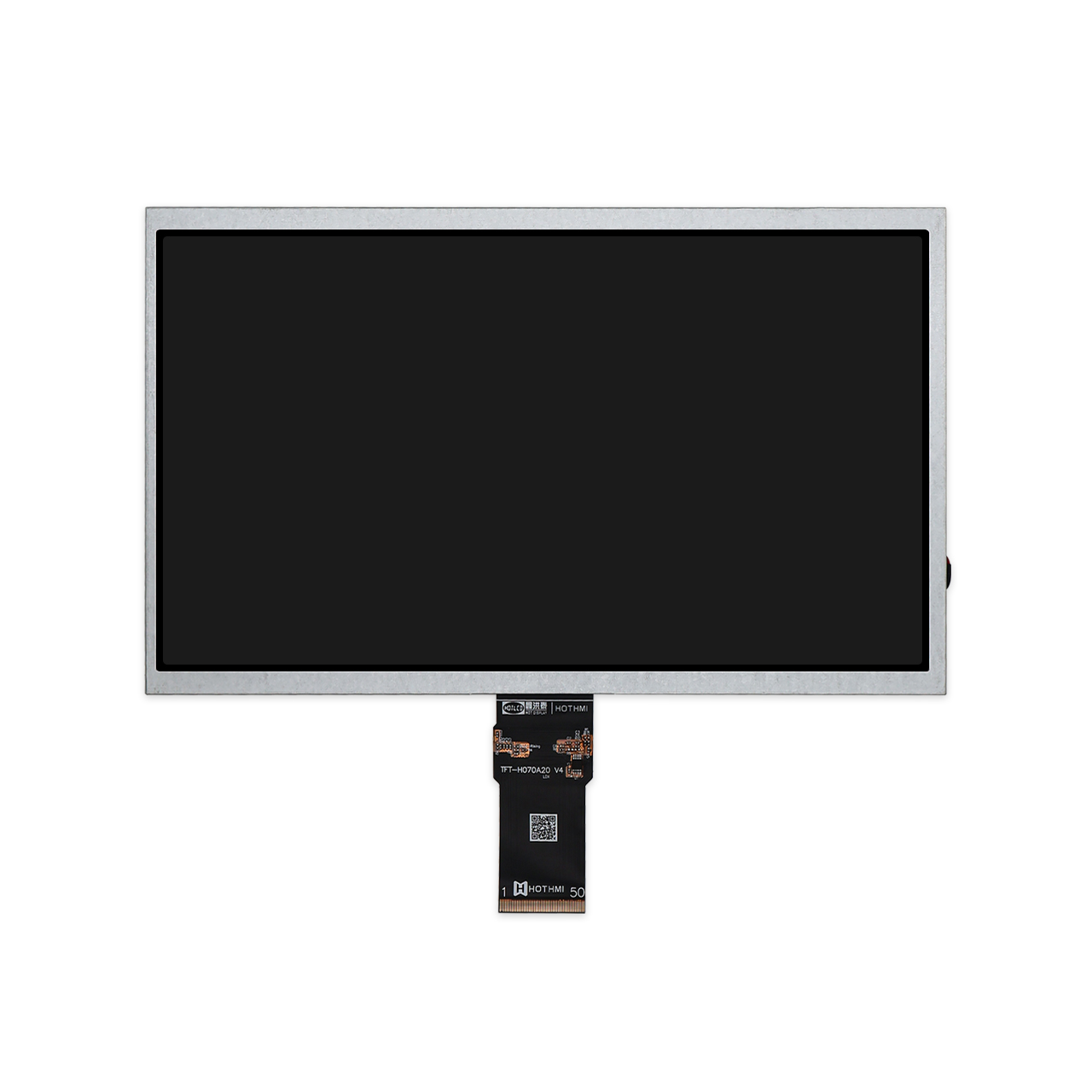

鑫洪泰TFT-H101A22WSICXKC50-V4-3是一款10.1英寸工业级电容触摸TFT LCD显示屏，集成高清显示与精准触控功能，专为工业HMI、自助终端、工控设备等各类人机交互场景量身打造。屏幕搭载1024×600高清分辨率，配备高性能HY4635B-N068触控IC，通过IIC接口实现精准触控操作；标配1000nit高亮度恒流背光、85°全视角广色域面板，搭配-20℃+70℃工业宽温设计，集成显示与触控信号，性能稳定、集成便捷，是工业人机交互领域高可靠的触控显示一体化解决方案。
同系列可选版本：针对仅需显示、无需触控交互的场景，可选用同规格无触摸纯显示版本，型号：TFT-H101A22WSICXKN50-V4-0。
高清细腻画质：采用1024(H)×600(V)高清像素分辨率，画面清晰锐利，数据参数、功能图标、人机操作界面成像精准细腻，完全匹配工业设备数据监测、状态展示、触控操作的专业显示需求。
1000nit高亮背光：屏幕典型亮度可达1000cd/㎡，搭配恒流驱动方案，背光输出均匀稳定，有效解决车间强光、半户外柔光环境下屏幕泛白、看不清的问题，保障强光场景下设备正常操作可视。
IPS全视角显示：实现上下左右85°全方位广视角观看，大角度无色彩偏移、画面不泛白、无失真；拥有NTSC 50%标准色域，色彩自然饱满、画面层次分明，工业界面展示效果细腻真实。
常黑低功耗模式：采用常黑（Normally Black）专业显示面板，静态待机功耗极低，适配工业设备长时间待机、间歇工作的运行模式，有效降低设备整体能耗。
电容触控方案：搭载HY4635B-N068电容触控芯片，针对工业复杂电磁环境优化调校，具备极强的抗干扰能力，工业工况下触控不跳点、不误触、不漂移，触控响应灵敏、运行稳定。
多点触控：支持多点触控，可完美实现点击、滑动、缩放、拖拽、长按等多元手势操作，轻松满足工业设备复杂人机交互、多手势操作的使用需求。
标准IIC触控接口：触控部分采用通用IIC通讯接口，接线简洁精简，广泛兼容市面主流MCU、嵌入式主控芯片，开发集成难度低，适配各类工业控制硬件方案。
24位并行RGB高速接口：10.1寸电容触摸TFT LCD显示屏采用行业标准24bit RGB TTL数据接口，支持DE/SYNC双模式自由切换，兼容主流MCU、ARM、嵌入式主控平台，对接逻辑简单、开发门槛低，通用性极强。
宽温稳定运行：工业宽温方案，工作温度区间-20℃+70℃，储存温度-30℃~+80℃，在极寒低温、高温闷热、温差多变的恶劣环境中，显示、触控功能均可正常启动、稳定运行，适配工业车间、户外机柜、露天设备等严苛场景。
参数分类 | 规格详情 |
产品型号 | TFT-H101A22WSICXKC50-V4-3 |
屏幕尺寸 | 10.1英寸 |
分辨率 | 1024(H) × 600(V) |
显示模式 | 常黑（Normally Black） |
典型亮度 | 1000 cd/㎡ |
对比度 | 1000:1（典型值） |
可视角度 | U85°/D85°/L85°/R85° 全视角 |
色域 | NTSC 50% |
触控类型 | 电容式触摸屏（CTP） |
触控IC | HY4635B-N068 |
触控接口 | IIC（I2C） |
表面硬度 | 6H |
透光率 | ≥80% |
数据接口 | 24位RGB TTL并行接口 |
工作温度 | -20℃ ~ +70℃ |
储存温度 | -30℃ ~ +80℃ |

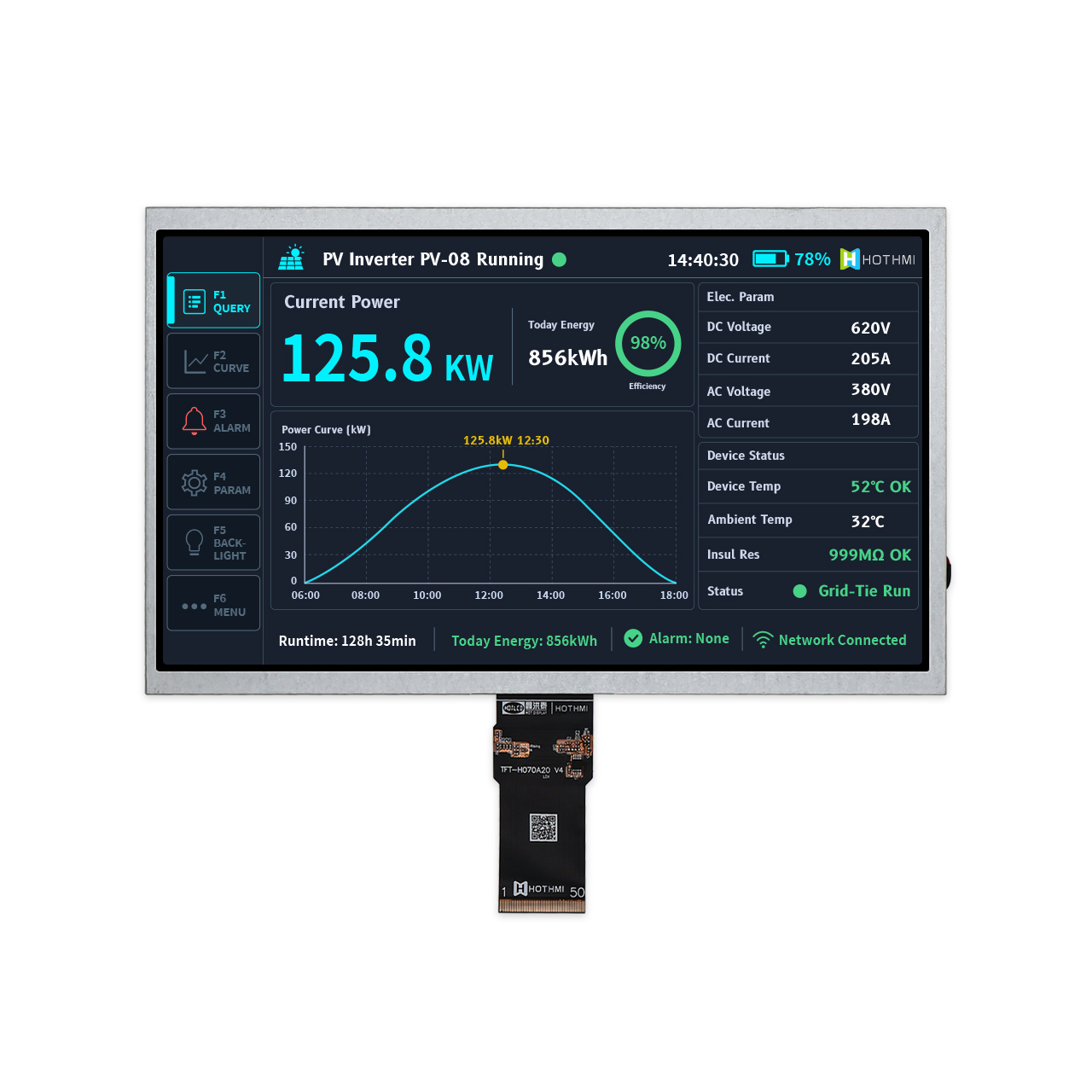

工业人机界面：PLC触控终端、工控HMI操作屏、现场控制柜触控显示屏；
自助服务终端：户外充电桩、自助售货机、门禁设备、公共自助触控终端；
医疗智能设备：医疗检测仪器、智能医疗装备、医用交互操作显示屏；
安防监控系统：触控监控终端、安防主控设备、安防操作显示面板；
车载船载设备：车载辅助触控副屏、船舶工业设备控制显示屏。
Q1：显示和触控分别采用什么接口？
显示部分采用标准 24 位 RGB TTL 并行接口，支持 DE/SYNC 双模式切换，兼容主流 MCU、ARM、嵌入式主控平台；触控部分采用通用 IIC（I2C）接口，接线简洁，兼容主流触控驱动方案。
现货库存：TFT-H101A22WSICXKC50-V4-3常年常备样品库存与批量现货，支持客户样品测试、小批量试产及大批量量产供货，交期稳定可控。
配套资料：免费提供官方规格书PDF、机械尺寸图纸、引脚定义表等开发资料。
定制服务：支持背光亮度定制、接口参数适配、结构尺寸改型、触控方案调校等个性化服务。
技术支持：提供全程硬件接线指导、驱动调试协助、一对一远程技术支持，全方位解决客户开发、量产、售后使用问题。
鑫洪泰10.1寸电容触摸TFT LCD显示屏，融合1000nit高清高亮显示、工业抗干扰触控、IIC+RGB通用接口、工业宽温稳定性能于一体，实现触控、显示二合一，完美适配工业人机交互、自助终端、医疗、安防、车载船载等场景，为各类嵌入式智能设备提供稳定、耐用、高性价比的工业触控显示解决方案。
