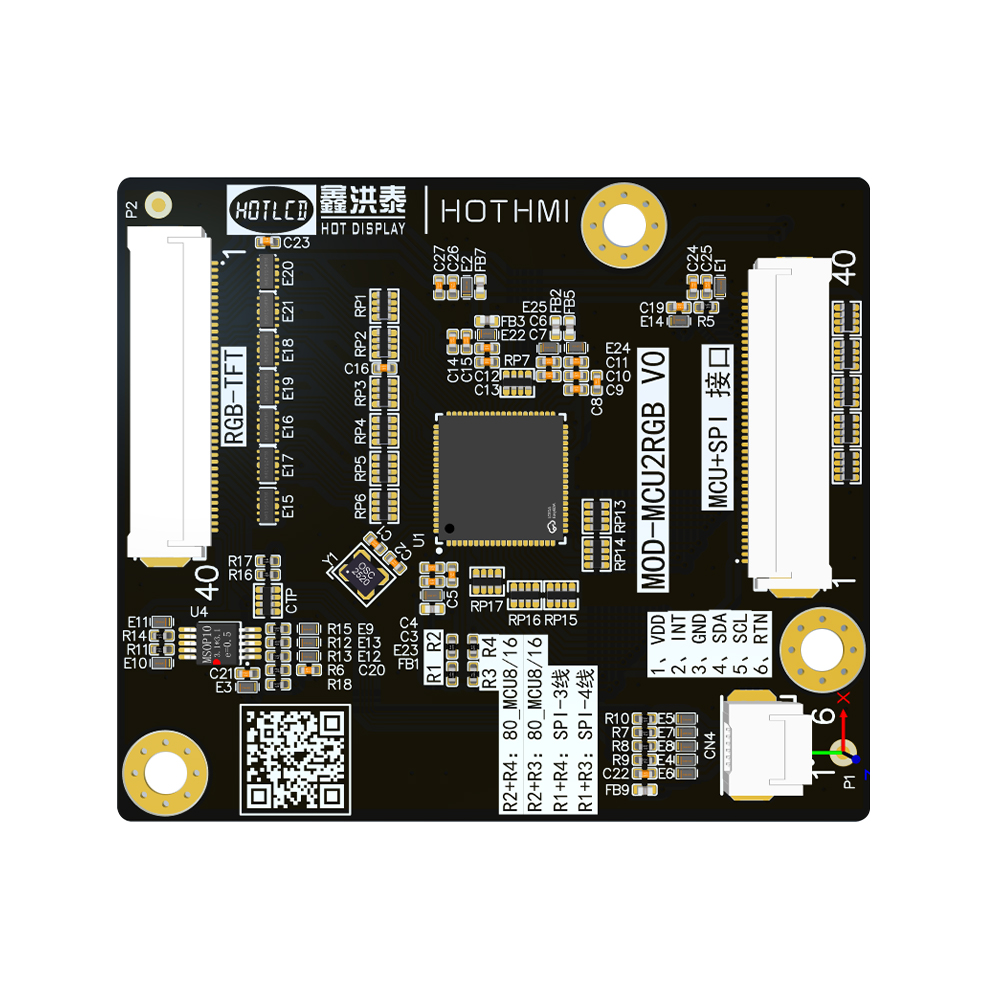

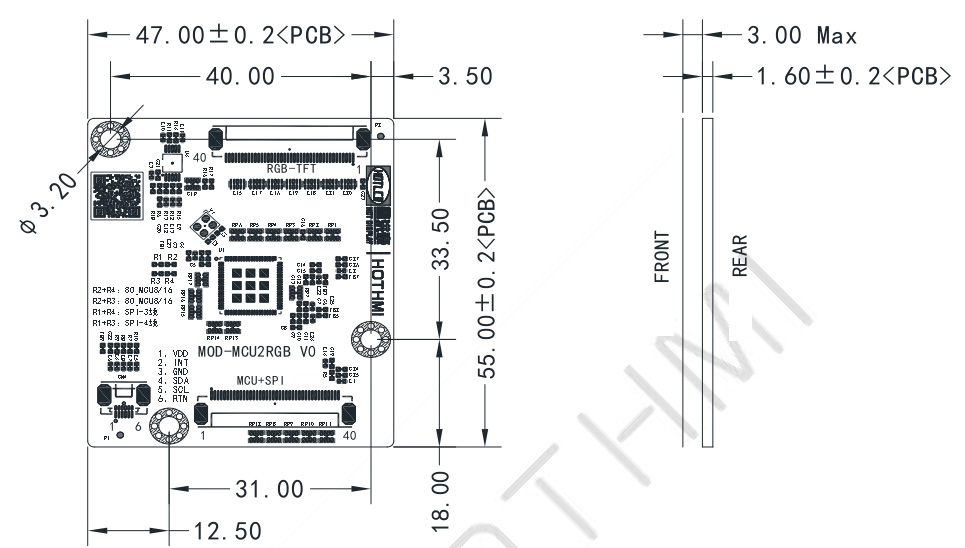

SPI/MCU 信号转TTL 信号模块MOD-MCU2RGB

鑫洪泰MOD-MCU2RGB 是一款SPI与8/16 位 MCU 并口转 RGB TTL 显示驱动模块，专为资源有限的单片机驱动高分辨率 RGB 屏幕设计。模块内置 128Mb 大容量显示显存，集成 JPG 硬件解码器、2D BitBLT 图形加速引擎、几何绘图引擎，支持 αRGB 8:8:8:8 全彩显示、PIP 画中画、透明混合、镜像翻转；输入支持 3 线 / 4 线 SPI、8 位 / 16 位并行接口，输出驱动 16 位 (5:6:5) 或 24 位 (8:8:8) RGB 接口 TFT 屏，支持 1024×768 分辨率；工业级宽温设计，工作温度 -40℃~+85℃，3.0V±0.3V 电源供电，是工业仪表、嵌入式设备、智能家居显示的理想驱动方案。

SPI/MCU 信号转TTL 信号模块的核心优势

双模式输入接口，灵活适配各类 MCU

SPI 串行接口：支持 3 线 SPI、4 线 SPI 两种模式，兼容普通单片机 SPI 外设，少引脚即可驱动高分辨率 RGB 屏，节省 MCU IO 资源。

MCU 并行接口：支持 8 位、16 位两种并口模式，匹配传统 8080 总线时序，高速并口实现快速数据刷新，适合高帧率 UI 场景。

内置大容量显存，硬件图形加速

板载128Mb 高容量显示显存，完整缓存一帧或多帧画面数据，MCU 只需写入指令和数据，模块独立完成画面刷新，大幅降低 MCU 运算与总线负担。

JPG 硬件解码：内置 JPG 解码器，硬件解码图片，无需 MCU 软解码，大幅提升图片加载速度，节省 MCU 算力。

2D BitBLT 图形加速引擎：支持 ROP 光栅运算的图像复制、PIP 画中画显示、图形混合透明叠加，硬件完成图层搬运与合成。

内置几何绘图引擎：硬件支持画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形等基础图形绘制，不用 MCU 逐点运算。

支持 αRGB 8:8:8:8 色彩深度，带 8 位 Alpha 透明通道，实现半透明叠加、渐变等高级 UI 效果。

多格式显示支持，丰富显示效果

支持驱动16 位 RGB (5:6:5) 和 24 位 RGB (8:8:8) 两种接口 TFT 显示屏，适配市面绝大多数标准 RGB 屏。

最高支持分辨率 1024×768，覆盖中小尺寸工业屏、仪表屏的主流规格。

支持画面镜像、垂直翻转功能，适配不同安装方向与结构需求，无需软件翻转算法。

支持多重显示缓冲区，可在显存内切换主显示视窗，实现画面秒切、无黑屏刷新。

工业级宽温设计，稳定可靠

宽温性能：工作温度 -40℃ ~ +85℃，覆盖工业级温宽，高低温环境下显示稳定，适配户外、工业现场、车载等严苛场景。

电源供电：3.0V±0.3V 供电，标准 3.0V 系统可直接供电，无需额外电源转换，简化硬件设计。

接口防护设计：信号引脚做优化处理，提升工业电磁环境下的抗干扰能力。

MOD-MCU2RGB 核心参数表

SPI/MCU 信号转TTL 信号模块的典型应用场景

工业仪器仪表：数显仪表、检测设备、工业变送器显示驱动；

嵌入式控制设备：PLC 显示终端、小型工控 HMI、现场控制器；

智能家居与小家电：智能家电显示面板、控制面板驱动；

医疗与车载设备：小型医疗设备显示、车载状态显示驱动；

物联网终端：数据采集终端、智能传感设备显示驱动。

SPI/MCU 信号转TTL 信号模块的常见问答 FAQ

Q1：这款模块支持哪些输入接口？
A：支持两种输入模式：SPI 串行接口（3 线/4 线可选）、8 位/16 位 MCU 并行接口，可根据 MCU 资源选择合适的连接方式。

Q2：内置 128Mb 显存的作用是什么？能减轻 MCU 负担吗？
A：显存用于缓存显示画面，MCU 只需发送指令和数据，模块独立完成画面刷新与图层处理，无需 MCU 持续刷屏，大幅降低 MCU 的运算负载和 IO 占用。

供货与技术服务

现货库存：MOD-MCU2RGB 常备样品库存，支持样品测试与小批量试产。

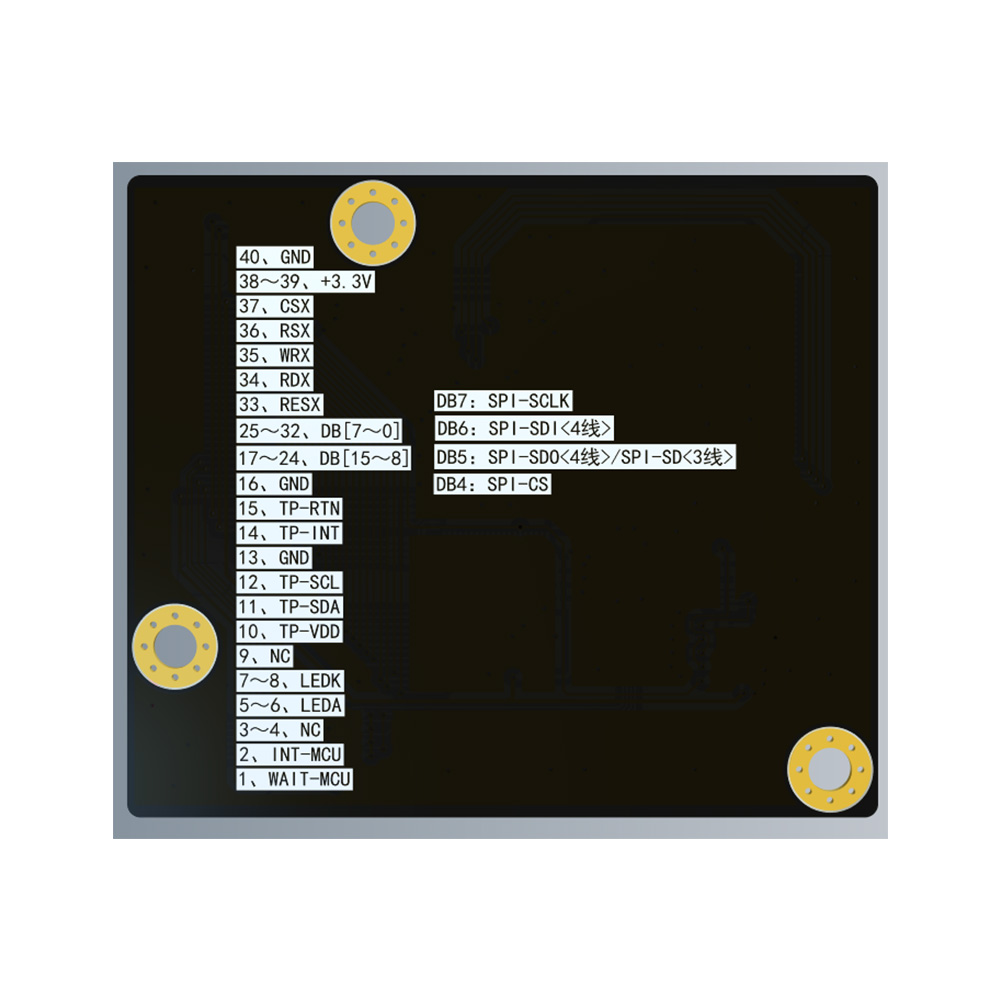

配套资料：规格书 PDF、引脚定义图、参考电路、驱动代码。

定制服务：分辨率适配、接口调整、硬件定制。

技术支持：硬件接线指导、驱动调试、一对一远程技术协助。

鑫洪泰 MOD-MCU2RGB SPI/MCU 信号转TTL 信号模块，内置大容量显存与硬件图形加速，宽温工业级设计，让低资源单片机也能轻松驱动高分辨率 RGB 屏，为工业嵌入式显示提供高可靠、低成本的驱动方案。
